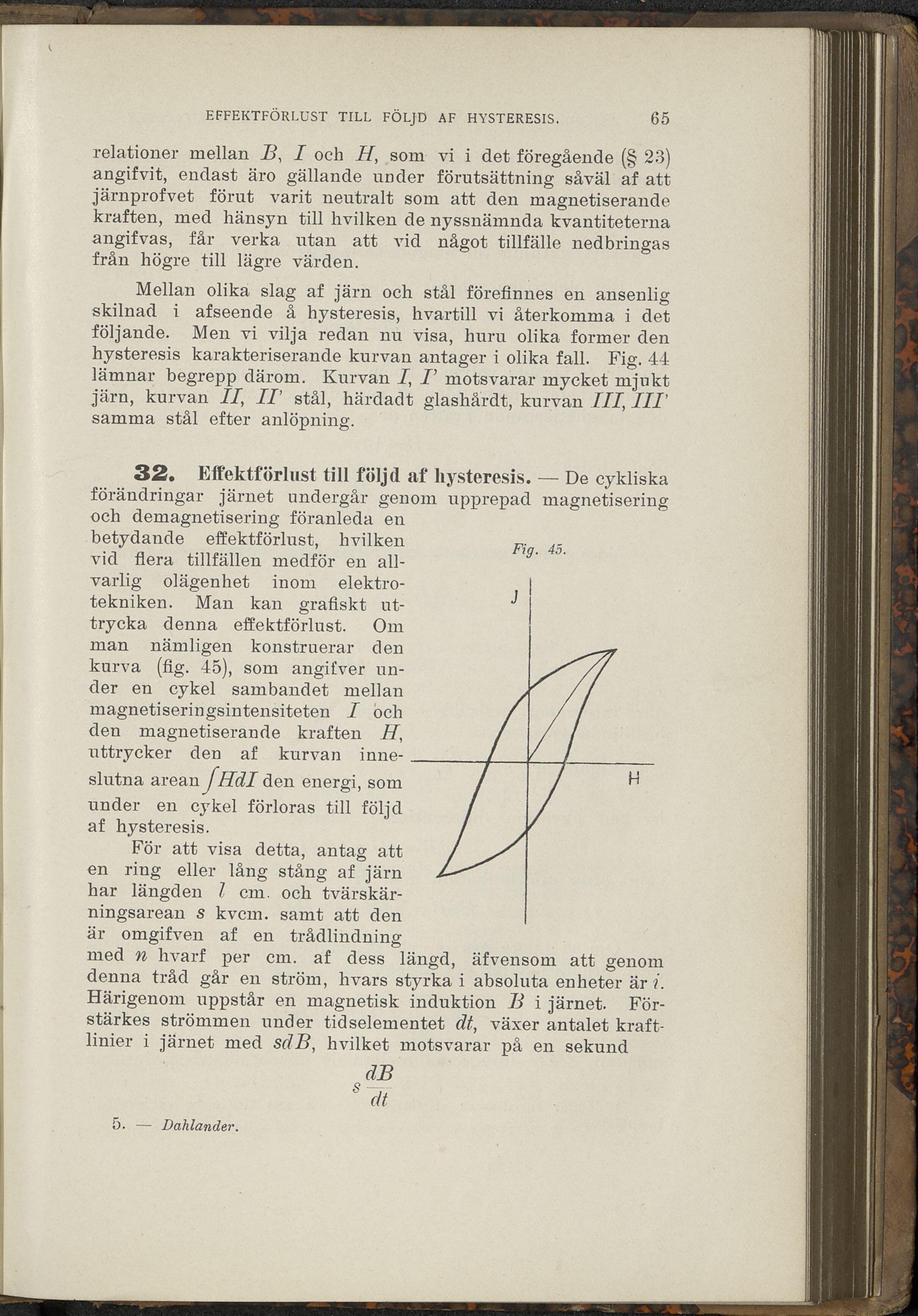

EFFEKTFÖRLUST TILL FÖLJD AF HYSTERESIS, 65 relationer mellan B, I och H, som vi i det föregående (§ 23) angifvit, endast äro gällande under förutsättning såväl af att järnprofvet förut varit neuti’alt som att den magnetiserande kraften, med hänsyn till hvilken de nyssnämnda kvantiteterna angifvas, får verka utan att vid något tillfälle nedbringas från högre till lägre värden. Mellan olika slag af järn och stål förefinnes en ansenlig skilnad i afseende a hysteresis, hvartill vi återkomma i det följande. Men vi vilja redan nu visa, huru olika former den hysteresis karakteriserande kurvan antager i olika fall. Fig. 44 lämnar begrepp därom. Kurvan I, B motsvarar mycket mjukt järn, kurvan II, II’ stål, härdadt glashårdt, kurvan III, III' samma stål efter anlöpning. 32. Effektförlust till följd af hysteresis. — De cykliska förändringar järnet undergår genom upprepad magnetisering och demagnetisering föranleda en betydande effektförlust, hvilken .. vid flera tillfällen medför en all- varlig olägenhet inom elektro- tekniken. Man kan grafiskt ut- trycka denna effektförlust. Om man nämligen konstruerar den kurva (fig. 45), som angifver un- der en cykel sambandet mellan magnetiseringsintensiteten I och den magnetiserande kraften H, uttrycker den af kurvan inne- slutna arean JHdl den energi, som under en cykel förloras till följd af hysteresis. För att visa detta, antag att en ring eller lång stäng af järn har längden 7 cm. och tvärskär- ningsarean s kvcm. samt att den är omgifven af en trådlindning med n hvarf per cm. af dess längd, äfvensom att genom denna tråd går en ström, hvars styrka i absoluta enheter är 2 . Härigenom uppstår en magnetisk induktion B i järnet. För- stärkes strömmen under tidselementet dt, växer antalet kraft- linier i järnet med sdB, hvilket motsvarar på en sekund dB S ,, 5. — Dahlander.
