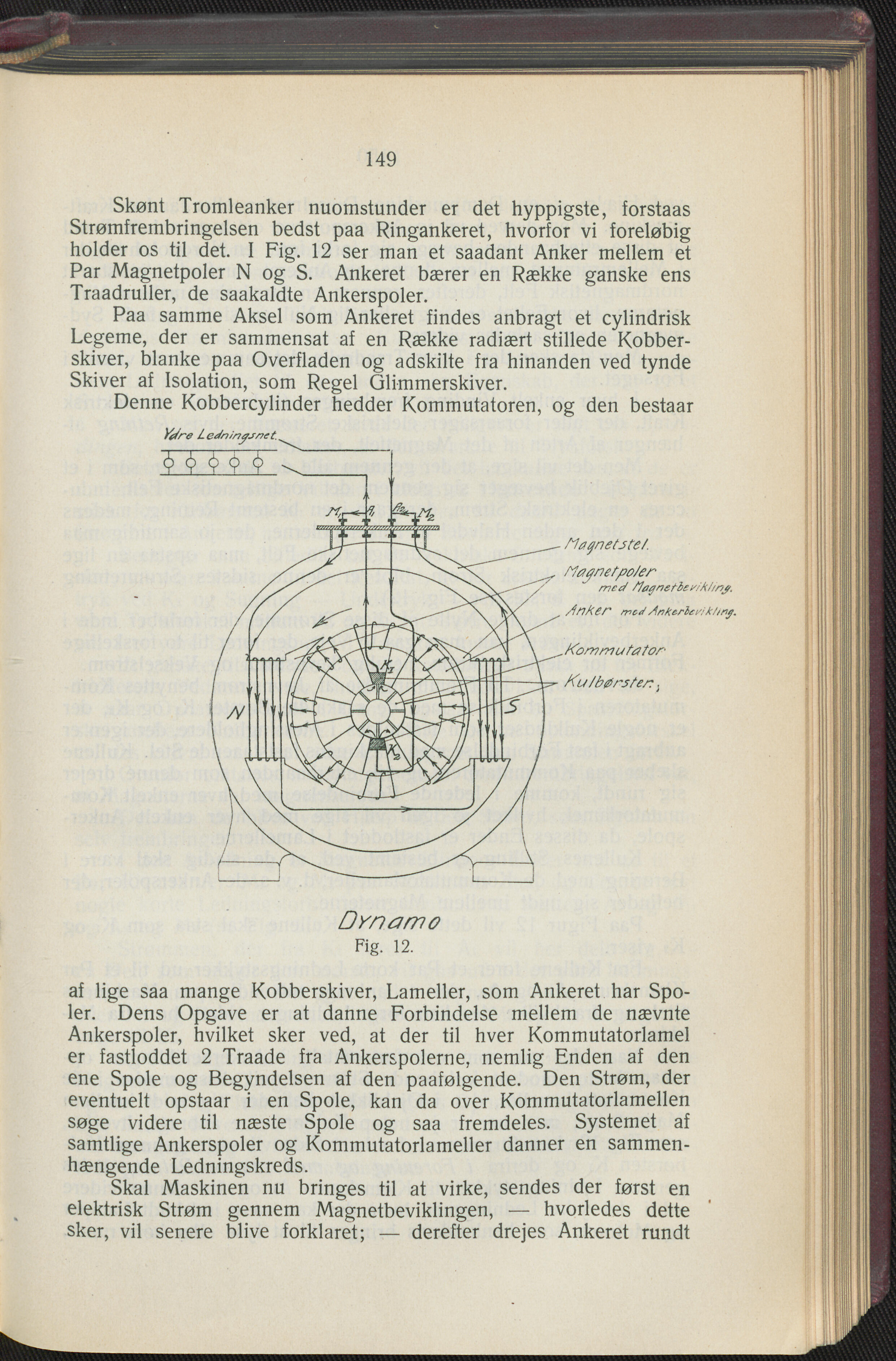

149 Skønt Tromleanker nuomstunder er det hyppigste, forstaas Strømfrembringelsen bedst paa Ringankeret, hvorfor vi foreløbig holder os til det. I Fig. 12 ser man et saadant Anker mellem et Par Magnetpoler N og S. Ankeret bærer en Række ganske ens Traadruller, de saakaldte Ankerspoler. Paa samme Aksel som Ankeret findes anbragt et cylindrisk Legeme, der er sammensat af en Række radiært stillede Kobber- skiver, blanke paa Overfladen og adskilte fra hinanden ved tynde Skiver af Isolation, som Regel Glimmerskiver. Denne Kobbercylinder hedder Kommutatoren, og den bestaar Dynamo Fig. 12. af lige saa mange Kobberskiver, Lameller, som Ankeret har Spo- ler. Dens Opgave er at danne Forbindelse mellem de nævnte Ankerspoler, hvilket sker ved, at der til hver Kommutatorlamel er fastloddet 2 Traade fra Ankerspolerne, nemlig Enden af den ene Spole og Begyndelsen af den paafølgende. Den Strøm, der eventuelt opstaar i en Spole, kan da over Kommutatorlamellen søge videre til næste Spole og saa fremdeles. Systemet af samtlige Ankerspoler og Kommutatorlameller danner en sammen- hængende Ledningskreds. Skal Maskinen nu bringes til at virke, sendes der først en elektrisk Strøm gennem Magnetbeviklingen, — hvorledes dette sker, vil senere blive forklaret; — derefter drejes Ankeret rundt
