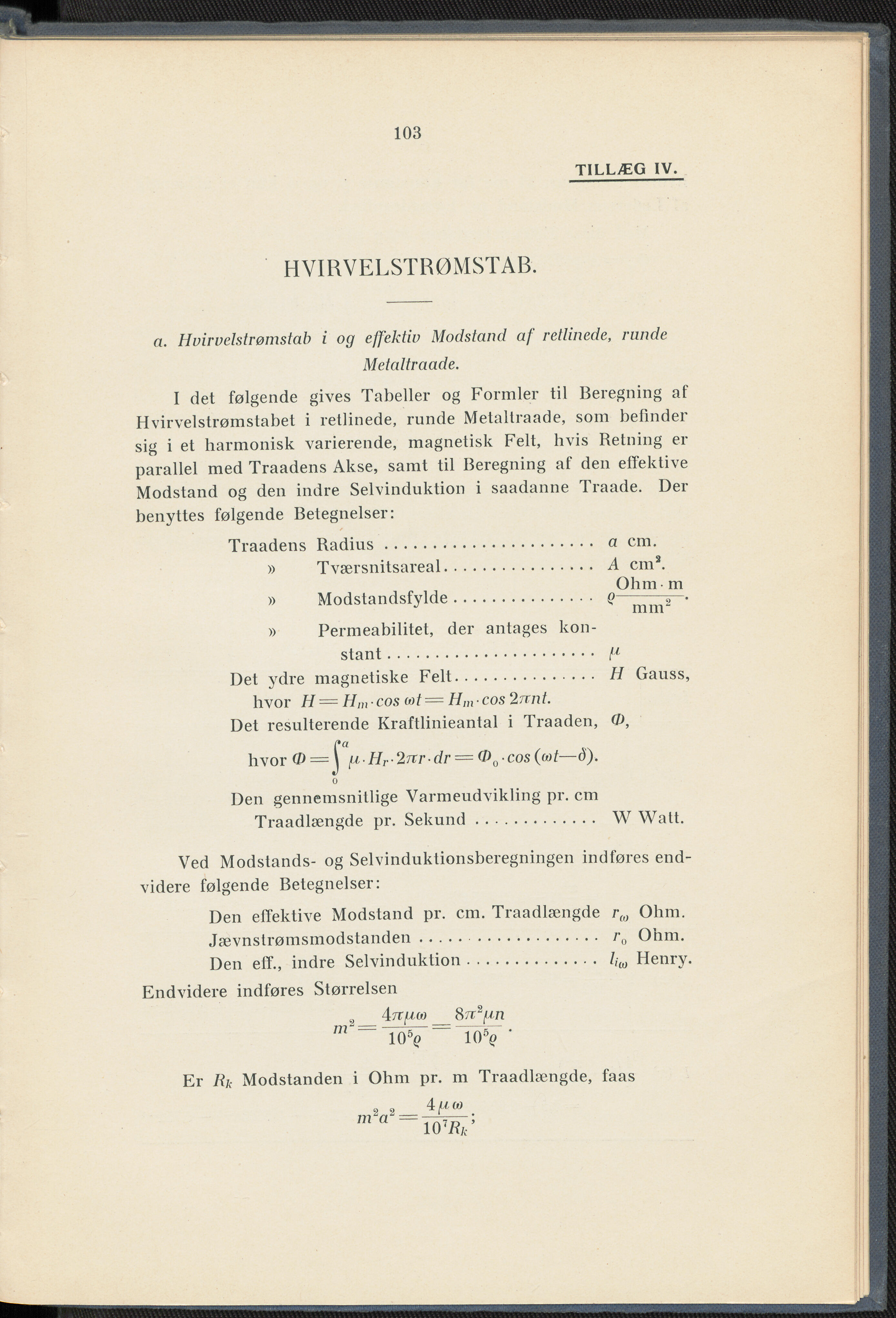

__________ 103 TILLÆG IV. HVIRVELSTRØMSTAB. ___ a. Hvirvelstrømstab i og effektiv Modstand af retlinede, runde Metaltraade. I det følgende gives Tabeller og Formler til Beregning af Hvirvelstrømstabet i retlinede, runde Metaltraade, som befinder sig i et harmonisk varierende, magnetisk Felt, hvis Retning er parallel med Traadens Akse, samt til Beregning af den effektive Modstand og den indre Selvinduktion i saadanne Traade. Der benyttes følgende Betegnelser: Traadens Radius....................... » Tværsnitsareal................. » Modstandsfylde................ » Permeabilitet, der antages kon- stant ....................... Det ydre magnetiske Felt................ hvor H = Hm-cos wt= Hincos 2irnt. Det resulterende Kraftlinieantal i Traaden, hvor (P = j /i-Hr-2/cr• dr = d)Q - cos (wt —<)). O Den gennemsnitlige Varmeudvikling pr. cm Traadlængde pr. Sekund............. Ved Modstands- og Selvinduktionsberegningen indføres end- videre følgende Betegnelser: Den effektive Modstand pr. cm. Traadlængde r(0 Ohm. Jævnstrømsmodstanden_____ ...................... r0 Ohm. Den eff., indre Selvinduktion............... Z/w Henry. Endvidere indføres Størrelsen Itt/w__Sn2fin m = ioV ~ ' Er Rk Modstanden i Ohm pr. m Traadlængde, faas a cm. A cm2. Ohm • m Q 2 ■ mm fi II Gauss, W Watt.
