Telefonledningernes Teori

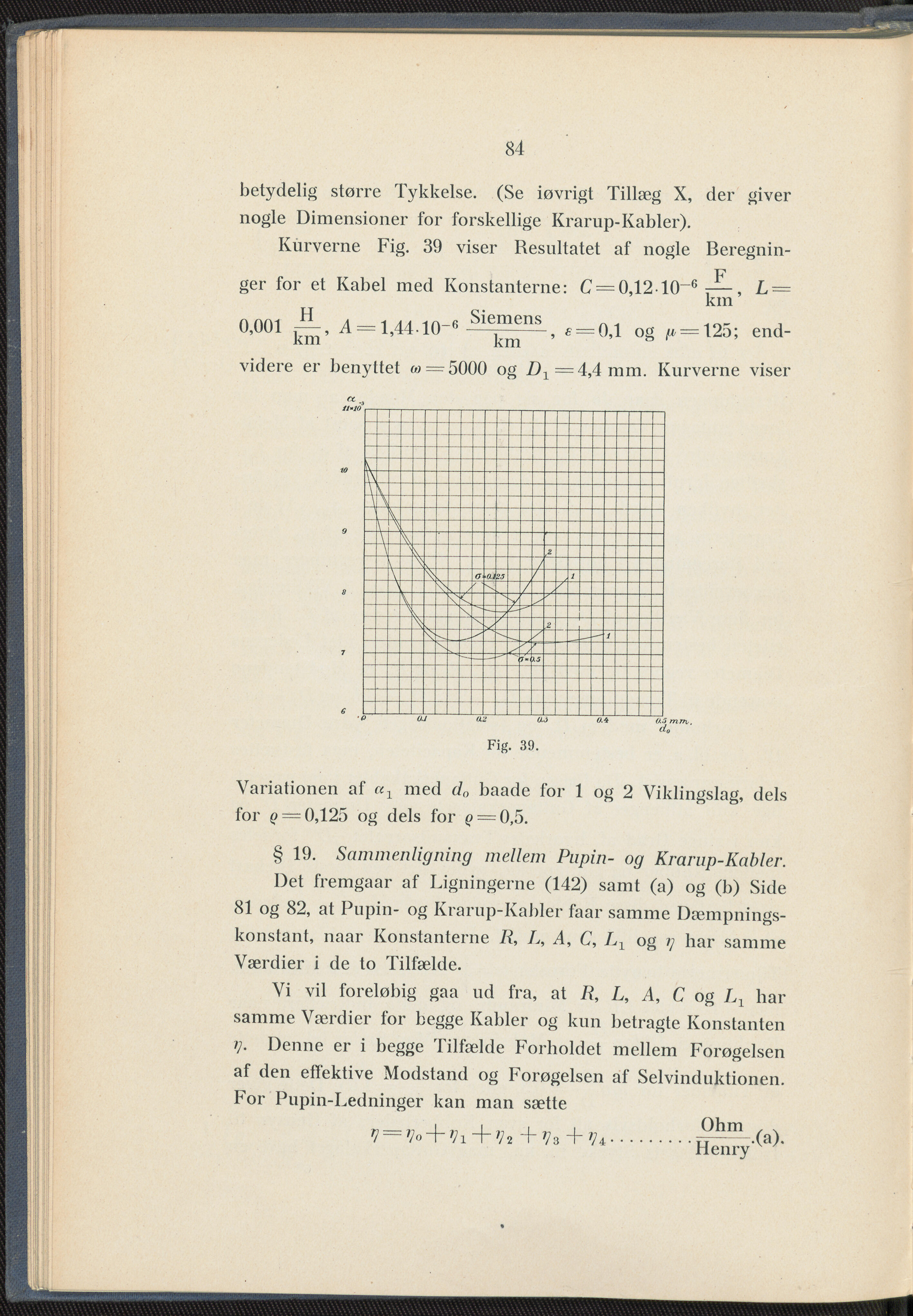

84 betydelig større Tykkelse. (Se iøvrigt Tillæg X, der giver nogle Dimensioner for forskellige Krarup-Kabler). Kurverne Fig. 39 viser Resultatet af nogle Beregnin- ger for et Kabel med Konstanterne: C = 0,1210~6 —, L = km °’001 E? 4 = 1,44.10-«^^-, ,=0,1 og ,» = 125; end- videre er benyttet « = 5000 og Z)1=4,4mm. Kurverne viser Variationen af a1 med d0 baade for 1 og 2 Viklingslag, dels for (> = 0,125 og dels for £ = 0,5. § 19. Sammenligning mellem Pupin- og Krarup-Kabler. Det fremgaar af Ligningerne (142) samt (a) og (b) Side 81 og 82, at Pupin- og Krarup-Kabler faar samme Dæmpnings- konstant, naar Konstanterne R, L, A, C, Lx og ?; har samme Værdier i de to Tilfælde. Vi vil foreløbig gaa ud fra, at R, L, A, C og har samme Værdier for begge Kabler og kun betragte Konstanten Denne er i begge Tilfælde Forholdet mellem Forøgelsen af den effektive Modstand og Forøgelsen af Selvinduktionen. For Pupin-Ledninger kan man sætte V = V« + 'A + v 2 + Vo + '2 i...... Henry
