Almenfattelig Vejledning til Vejarbejders Udførelse
med specielt Hensyn til Veibetjente og Communer
Forfatter: Gr. J. Salomon
År: 1849
Forlag: Forfatterens Forlag hos S. Trier.
Sted: Kjøbenhavn
Sider: 191
UDK: TB 625.7 Sal
Med sex lithographerede Blade.
Søgning i bogen
Den bedste måde at søge i bogen er ved at downloade PDF'en og søge i den.
Derved får du fremhævet ordene visuelt direkte på billedet af siden.
Digitaliseret bog
Bogens tekst er maskinlæst, så der kan være en del fejl og mangler.

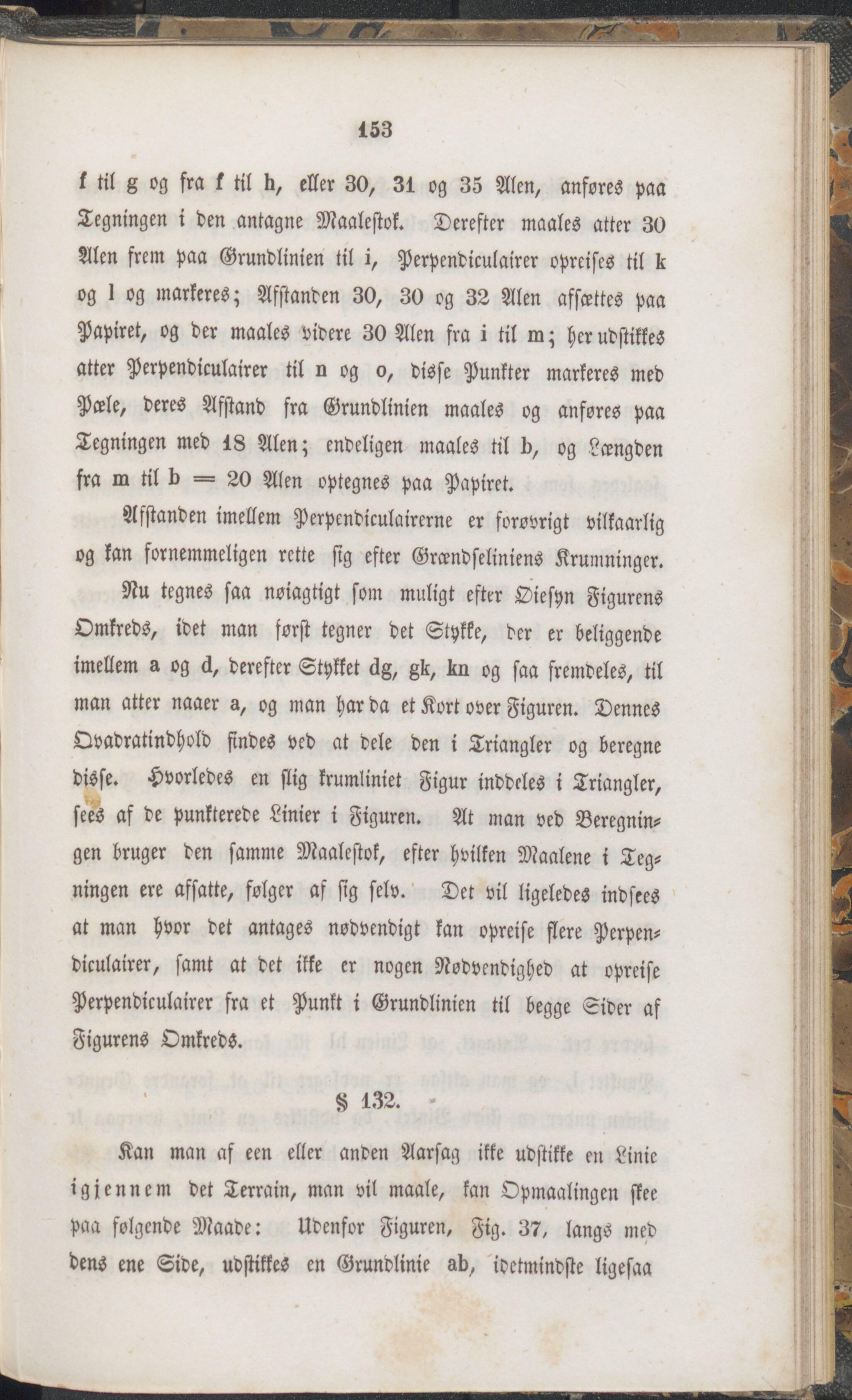

153
f til g og fra f til h, eller 30, 31 og 35 Alen, anføres paa
Tegningen i den antegne Maalestok. Derefter maales atter 30
Alen frem paa Grundlinien til i, Perpendiculairer opreises til k
og 1 og markeres; Afstanden 30, 30 og 32 Alen afsættes paa
Papiret, og der maales videre 30 Alen fra i til w; her udstikkes
atter Perpendiculairer til n og o, disse Punkter markeres med
Pæle, deres Afstand fra Grundlinien maales og anføres paa
Tegningen med 18 Alen; endeligen maales til b, og Længden
fra m tH b = 20 Alen optegnes paa Papiret.
Afstanden imellem Perpcndiculairerne er forovrigt vilkaarlig
og kan fornemmeligen rette sig efter Grændseliniens krumninger.
Nu tegnes saa noiagtigt som muligt efter Oiesyn Figurens
Omkreds, idet man forst tegner det Stykke, der er beliggende
imellem a og d, derefter Stykket dg, gk, kn og saa fremdeles, til
man atter naaer a, og man har da et Kort over Figuren. Dennes
Qvadratindhold findes ved at dele dm i Triangler og beregne
disse. Hvorledes en flig krumliniet Figur inddeles i Triangler,
sees af de punkterede Linier i Figuren. At man ved Beregnin-
gen bruger den samme Maalestok, efter hvilken Maalene i Teg-
ningen ere afsatte, folger af sig selv. Det vil ligeledes indsees
at man hvor det antages nødvendigt kan opretfe flere Perpen-
diculairer, samt at det ikke er nogen Nødvendighed at opreise
Perpendiculairer fra et Punkt i Grundlinien til begge Sider af
Figurens Omkreds.
8 132. -
Kan man af een eller anden Aarsag i ffe udstikke en Linie
igjennem det Terrain, man vil maale, kan Opmaalingen siee
paa folgende Maade: Udenfor Figuren, Fig. 37, langs med
dens ene Side, udstikkes en Grundlinie ab, idetmindste ligesaa
