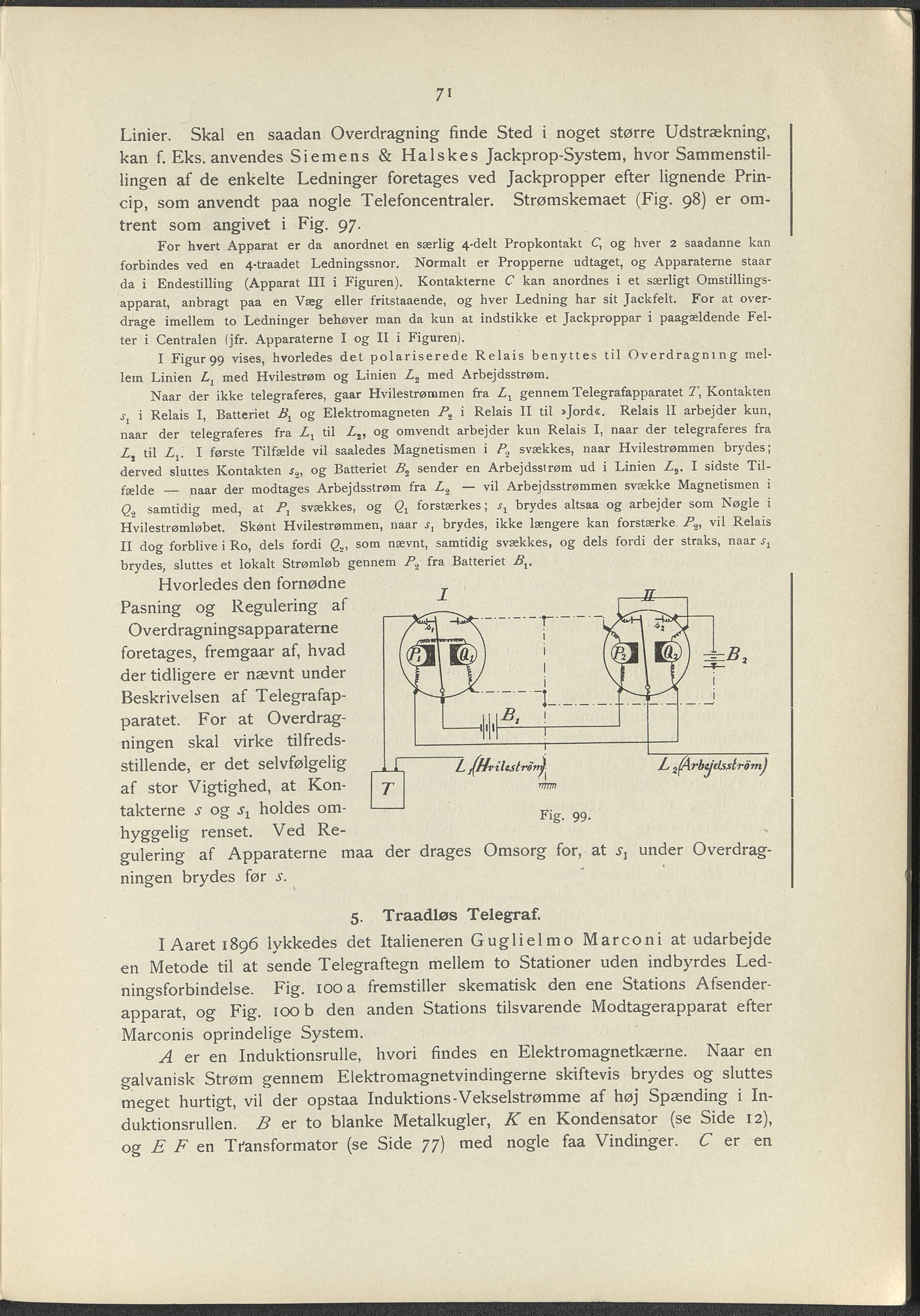

7' Linier. Skal en saadan Overdragning finde Sted i noget større Udstrækning, kan f. Eks. anvendes Siemens & Halskes Jackprop-System, hvor Sammenstil- lingen af de enkelte Ledninger foretages ved Jackpropper efter lignende Prin- cip, som anvendt paa nogle Telefoncentraler. Strømskemaet (Fig. 98) er om- trent som angivet i Fig. 97. For hvert Apparat er da anordnet en særlig 4-delt Propkontakt C, og hver 2 saadanne kan forbindes ved en 4-traadet Ledningssnor. Normalt er Propperne udtaget, og Apparaterne staar da i Endestilling (Apparat III i Figuren). Kontakterne C kan anordnes i et særligt Omstillings- apparat, anbragt paa en Væg eller fritstaaende, og hver Ledning har sit Jackfelt. For at over- drage imellem to Ledninger behøver man da kun at indstikke et Jackproppar i paagældende Fel- ter i Centralen (jfr. Apparaterne I og II i Figuren). I Figur 99 vises, hvorledes det polariserede Relais benyttes til Overdragning mel- lem Linien Lx med Hvilestrøm og Linien Z.2 med Arbejdsstrøm. Naar der ikke telegraferes, gaar Hvilestrømmen fra Lx gennem Telegrafapparate t Z, Kontakten i Relais I, Batteriet Bx og Elektromagneten Pn i Relais II til »Jord«. Relais II arbejder kun, naar der telegraferes fra Lr til og omvendt arbejder kun Relais I, naar der telegraferes fra L til Zj. I første Tilfælde vil saaledes Magnetismen i P, svækkes, naar Hvilestrømmen brydes; derved sluttes Kontakten s2, og Batteriet B2 sender en Arbejdsstrøm ud i Linien Zs. I sidste Til- fælde — naar der modtages Arbejdsstrøm fra Z2 — vil Arbejdsstrømmen svække Magnetismen i Q2 samtidig med, at Px svækkes, og forstærkes; brydes altsaa og arbejder som Nøgle i Hvilestrømløbet. Skønt Hvilestrømmen, naar j, brydes, ikke længere kan forstærke P2, vil Relais II dog forblive i Ro, dels fordi <2Z, som nævnt, samtidig svækkes, og dels fordi der straks, naar brydes, sluttes et lokalt Strømløb gennem P2 fra Batteriet Bv Hvorledes den fornødne Pasning og Regulering af Overdragningsapparaterne foretages, fremgaar af, hvad der tidligere er nævnt under Beskrivelsen af Telegrafap- paratet. For at Overdrag- ningen skal virke tilfreds- stillende, er det selvfølgelig af stor Vigtighed, at Kon- takterne 5 og holdes om- hyggelig renset. Ved Re- Fig- 99- L ^Hvilistrorn^ gulering af Apparaterne maa der drages Omsorg for, at under Overdrag- ningen brydes før 5. Traadløs Telegraf. IAareti896 lykkedes det Italieneren Guglielmo Marconi at udarbejde en Metode til at sende Telegraftegn mellem to Stationer uden indbyrdes Led- ningsforbindelse. Fig. 100 a fremstiller skematisk den ene Stations Afsender- apparat, og Fig. 100 b den anden Stations tilsvarende Modtagerapparat efter Marconis oprindelige System. A er en Induktionsrulle, hvori findes en Elektromagnetkærne. Naar en galvanisk Strøm gennem Elektromagnetvindingerne skiftevis brydes og sluttes meget hurtigt, vil der opstaa Induktions-Vekselstrømme af høj Spænding i In- duktionsrullen. B er to blanke Metalkugler, K en Kondensator (se Side 12), og E F en Transformator (se Side 77) med nogle faa Vindinger. C er en
