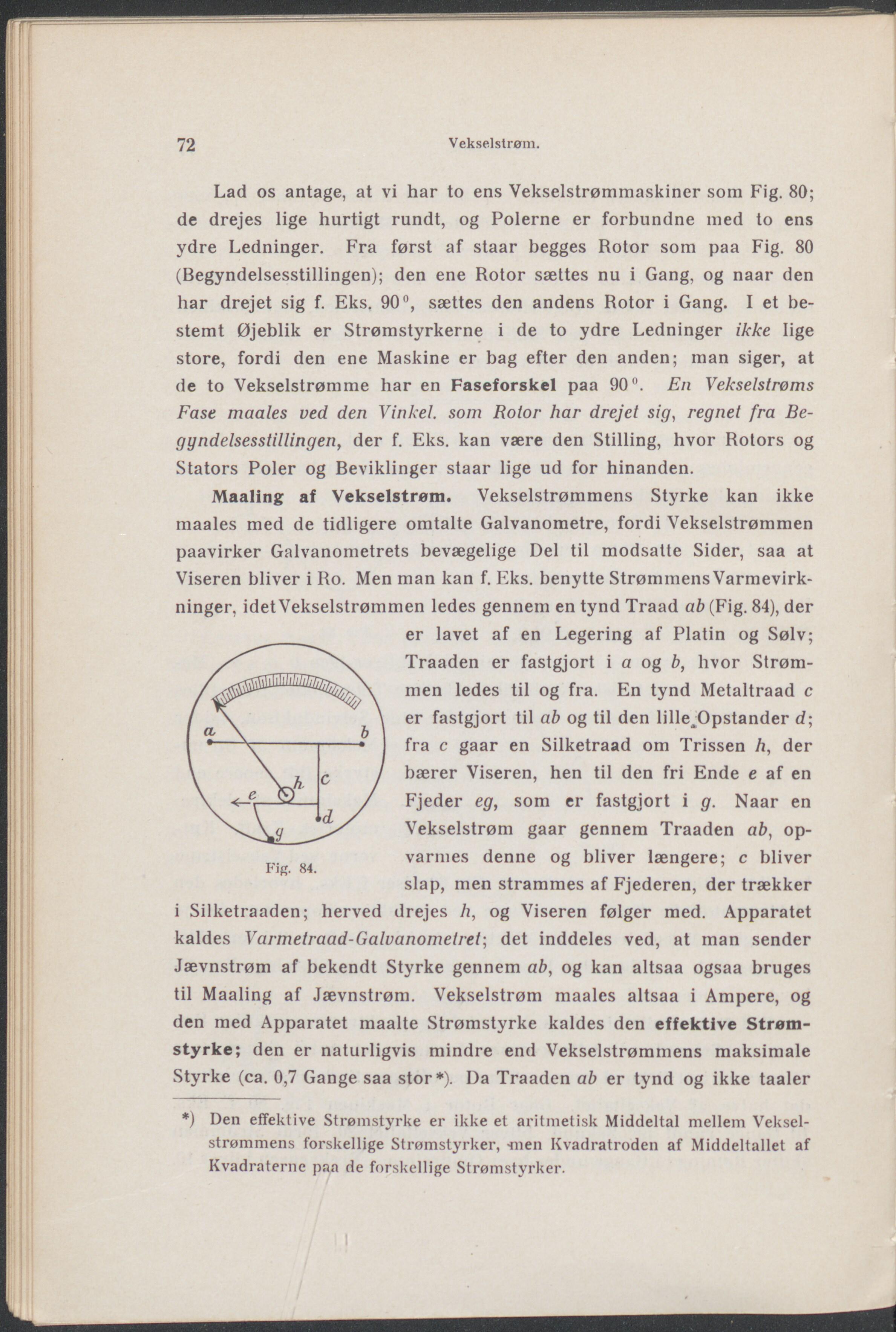

72
Vekselstrøm.
Lad os antage, at vi har to ens Vekselstrømmaskiner som Fig. 80;
de drejes lige hurtigt rundt, og Polerne er forbundne med to ens
ydre Ledninger. Fra først af staar begges Rotor som paa Fig. 80
(Begyndelsesstillingen); den ene Rotor sættes nu i Gang, og naar den
har drejet sig f. Eks. 90°, sættes den andens Rotor i Gang. I et be-
stemt Øjeblik er Strømstyrkerne i de to ydre Ledninger ikke lige
store, fordi den ene Maskine er bag efter den anden; man siger, at
de to Vekselstrømme har en Faseforskel paa 90°. En Vekselstrøms
Fase maales ved den Vinkel, som Rotor har drejet sig, regnet fra Be-
gyndelsesstillingen, der f. Eks. kan være den Stilling, hvoi* Rotors og
Stators Poler og Beviklinger staar lige ud for hinanden.
Maaling af Vekselstrøm. Vekselstrømmens Styrke kan ikke
maales med de tidligere omtalte Galvanometre, fordi Vekselstrømmen
paavirker Galvanometrets bevægelige Del til modsatte Sider, saa at
Viseren bliver i Ro. Men man kan f. Eks. benytte Strømmens Varmevirk-
ninger, idet Vekselstrømmen ledes gennem en tynd Traad ab (Fig. 84), der
Fig. 84.
er lavet af en Legering af Platin og Sølv;
Traaden er fastgjort i a og b, hvor Strøm-
men ledes til og fra. En tynd Metaltraad c
er fastgjort til ab og til den lille^Opstander d;
fra c gaar en Silketraad om Trissen h, der
bærer Viseren, hen til den fri Ende e af en
Fjeder eg, som er fastgjort i g. Naar en
Vekselstrøm gaar gennem Traaden ab, op-
varmes denne og bliver længere; c bliver
slap, men strammes af Fjederen, der trækker
i Silketraaden;
herved drejes h, og Viseren følger med.
Apparatet
kaldes Varmetraad-Galvanometret; det inddeles ved, at man sender
Jævnstrøm af bekendt Styrke gennem ab, og kan altsaa ogsaa bruges
til Maaling af Jævnstrøm. Vekselstrøm maales altsaa i Ampere, og
den med Apparatet maalte Strømstyrke kaldes den effektive Strøm-
styrke; den er naturligvis mindre end Vekselstrømmens maksimale
Styrke (ca. 0,7 Gange saa stor*). Da Traaden ab er tynd og ikke taaler
*) Den effektive Strømstyrke er ikke et aritmetisk Middeltal mellem Veksel-
strømmens forskellige Strømstyrker, -nien Kvadratroden af Middeltallet af
Kvadraterne paa de forskellige Strømstyrker.
