Elektrisk Belysning i Teori og Praksis
Haandbog for Elektroteknikere, Ingeniører og Maskinmestere ved elektriske Anlæg

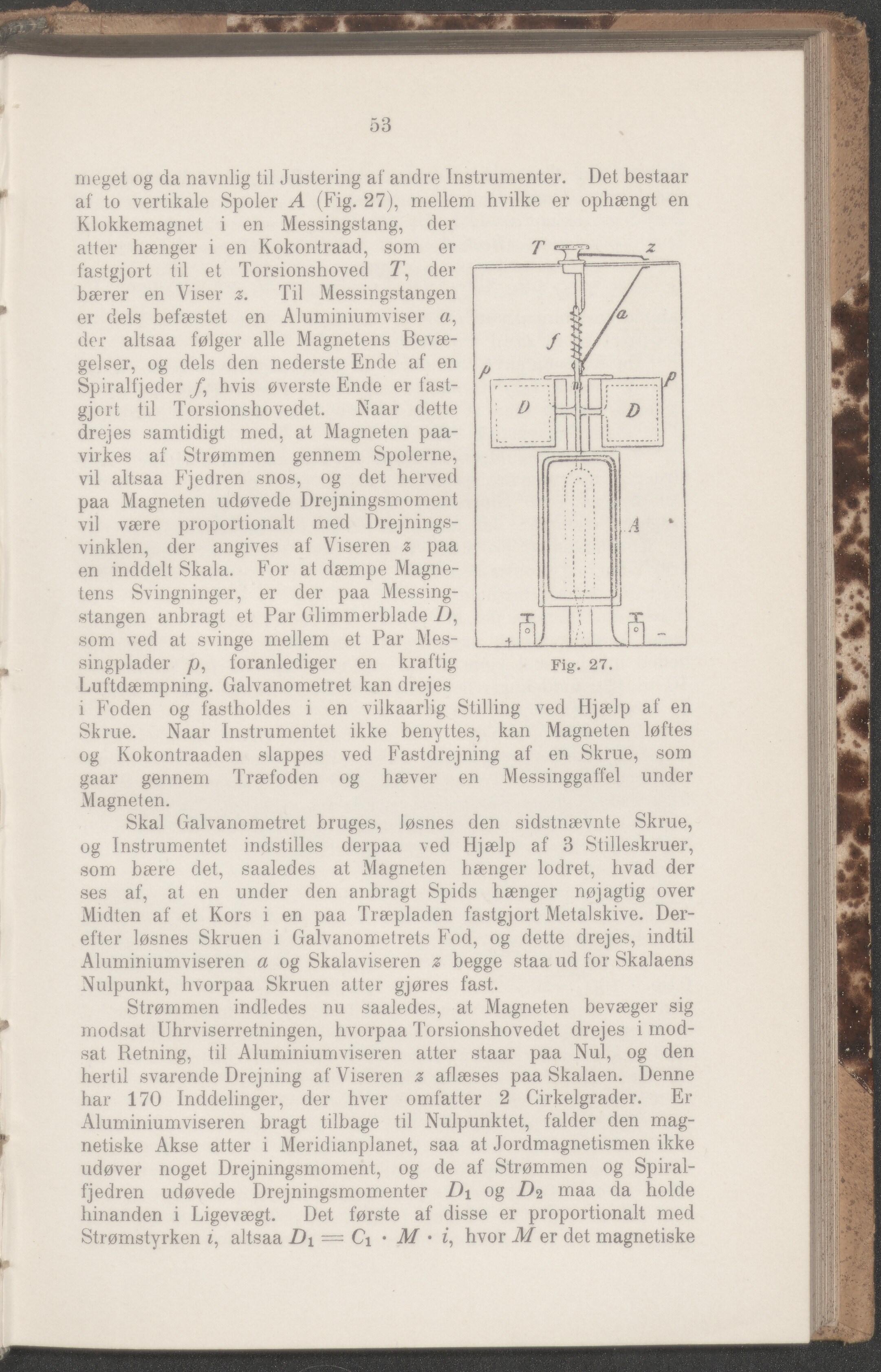

meget og da navnlig til Justering af andre Instrumenter. Det bestaar af to vertikale Spoler A (Fig. 27), mellem hvilke er ophængt en Klokkemagnet i en Messingstang, der atter hænger i en Kokontraad, som er fastgjort til et Torsionshoveel 7’, der bærer en Viser z. Ti] Messingstangen er dels befæstet en Aluminiumviser <z, der altsaa følger alle Magnetens Bevæ- gelser, og dels den nederste Ende af en Spiralfjeder /, hvis øverste Ende er fast- gjort til Torsionshovedet. Naar dette drejes samtidigt med, at Magneten paa- virkes af Strømmen gennem Spolerne, vil altsaa Fjedren snos, og det herved paa Magneten udøvede Drejningsmoment vil være proportionalt med Drejnings- vinklen, der angives af Viseren z paa en inddelt Skala. For at dæmpe Magne- tens Svingninger, er der paa Messing- stangen anbragt et Par Glimmerblade 2), som ved at svinge mellem et Par Mes- singplader p, foranlediger en kraftig Luftdæmpning. Galvanometret kan drejes i Foden og fastholdes i en vilkaarlig Stilling ved Hjælp af en Skrue. Naar Instrumentet ikke benyttes, kan Magneten løftes og Kokontraaden slappes ved Fastdrejning af en Skrue, som gaar gennem Træfoden og hæver en Messinggaffel under Magneten. Skal Galvanometret bruges, løsnes den sidstnævnte Skrue, og Instrumentet indstilles derpaa ved Hjælp af 3 Stilleskruer, som bære det, saaledes at Magneten hænger lodret, hvad der ses af, at en under den anbragt Spids hænger nøjagtig over Midten af et Kors i en paa Træpladen fastgjort Metalskive. Der- efter løsnes Skruen i Galvanometrets Fod, og dette drejes, indtil Aluminiumviseren a og Skalaviseren z begge staa ud for Skalaens Nulpunkt, hvorpaa Skruen atter gjøres fast. Strømmen indledes nu saaledes, at Magneten bevæger sig modsat Uhrviserretningen, hvorpaa Torsionshovedet drejes i mod- sat Retning, til Aluminiumviseren atter staar paa Nul, og den hertil svarende Drejning af Viseren z aflæses paa Skalaen. Denne har 170 Inddelinger, der hver omfatter 2 Cirkelgrader. Er Aluminiumviseren bragt tilbage til Nulpunktet, falder den mag- netiske Akse atter i Meridianplanet, saa at Jordmagnetismen ikke udøver noget Drejningsmoment, og de af Strømmen og Spiral- fjedren udøvede Drejningsmomenter Di og maa da holde hinanden i Ligevægt. Det første af disse er proportionalt med Strømstyrken i, altsaa D\ = Ci • M • i, hvor M er det magnetiske
