Elektrisk Belysning i Teori og Praksis
Haandbog for Elektroteknikere, Ingeniører og Maskinmestere ved elektriske Anlæg

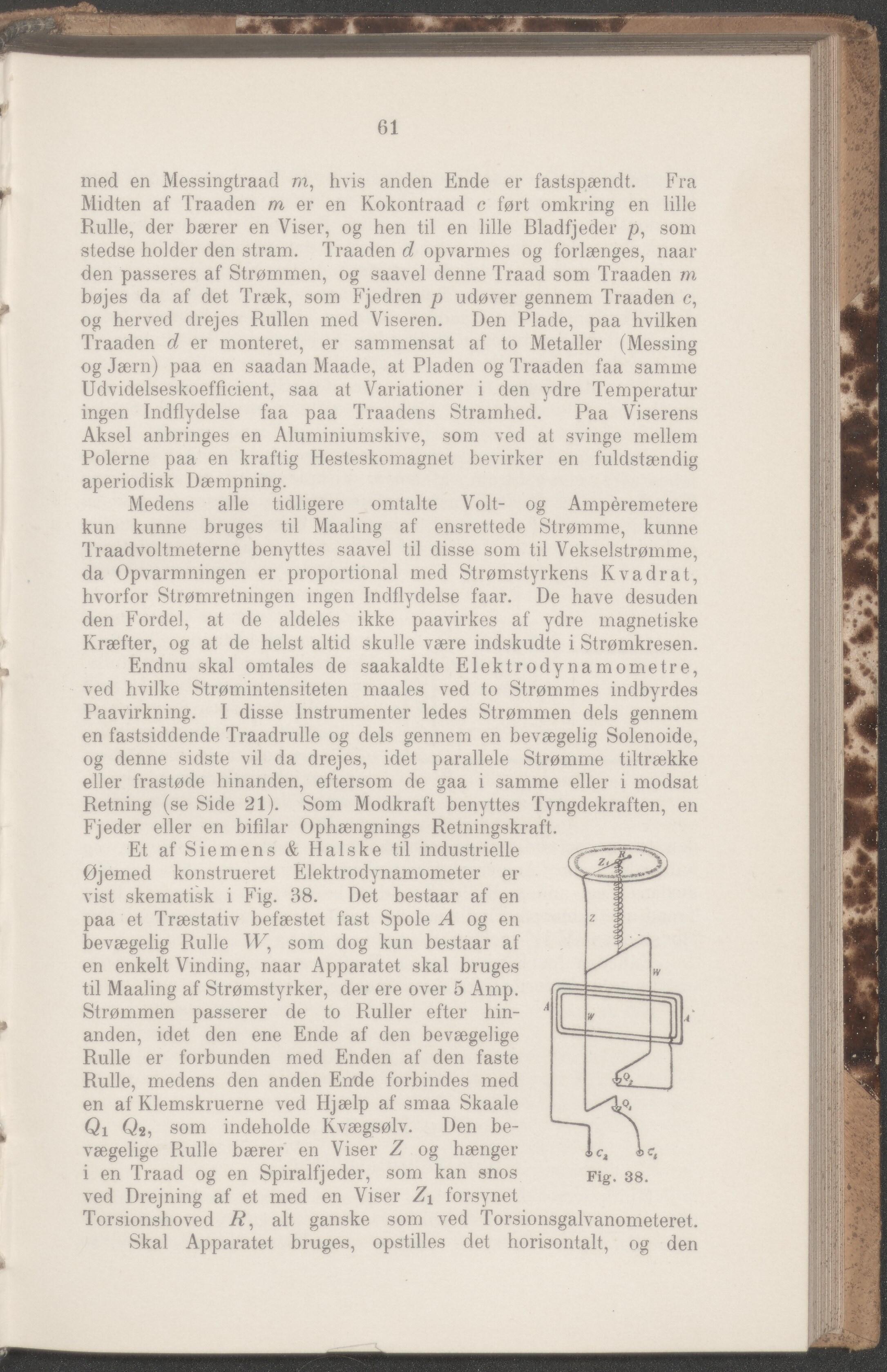

61 med en Messingtraad m, hvis anden Ende er fastspændt. Fra Midten af Traaden m er en Kokonfraad c ført omkring en lille Rulle, der bærer en Viser, og hen til en lille Bladfjeder p, som stedse holder den stram. Traaden d opvarmes og forlænges, naar den passeres af Strømmen, og saavel denne Traad som Traaden m bøjes da af det Træk, som Fjedren p udøver gennem Traaden c, og herved drejes Rullen med Viseren. Den Plade, paa hvilken Traaden d er monteret, er sammensat af to Metaller (Messing og Jærn) paa en saadan Maade, at Pladen og Traaden faa samme Udvidelseskoeffieient, saa at Variationer i den ydre Temperatur ingen Indflydelse faa paa Traadens Stramhed. Paa Viserens Aksel anbringes en Aluminiumskive, som ved at svinge mellem Polerne paa en kraftig Hesteskomagnet bevirker en fuldstændig aperiodisk Dæmpning. Medens alle tidligere omtalte Volt- og Ampéremetere kun kunne bruges til Maaling af ensrettede Strømme, kunne Traadvoltmeterne benyttes saavel til disse som til Vekselstrømme, da Opvarmningen er proportional med Strømstyrkens Kvadrat, hvorfor Strømretningen ingen Indflydelse faar. De have desuden den Fordel, at de aldeles ikke paavirkes af ydre magnetiske Kræfter, og at de helst altid skulle være indskudte i Strømkresen. Endnu skal omtales de saakaldte Elektrodynamometre, ved hvilke Strømintensiteten maales ved to Strømmes indbyrdes Paavirkning. I disse Instrumenter ledes Strømmen dels gennem en fastsiddende Traadrulle og dels gennem en bevægelig Solenoide, og denne sidste vil da drejes, idet parallele Strømme tiltrække eller frastøde hinanden, eftersom de gaa i samme eller i modsat Retning (se Side 21). Som Modkraft benyttes Tyngdekraften, en Fjeder eller en bifilar Ophængnings Retningskraft. Et af Siemens & Halske til industrielle Øjemed konstrueret Elektrodynamometer er vist skematisk i Fig. 38. Det bestaar af en | paa et Træstativ befæstet fast Spole A og en z | bevægelig Rulle IF, som dog kun bestaar af en enkelt Vinding, naar Apparate! skal bruges w til Maaling af Strømstyrker, der ere over 5 Amp. Strømmen passerer de to Ruller efter hin- anden, idet den ene Ende af den bevægelige Rulle er forbunden med Enden af den faste Rulle, medens den anden Ende forbindes med en af Klemskruerne ved Hjælp af smaa Skaale Qi Qa, som indeholde Kvægsølv. Den be- vægelige Rulle bærer en Viser Z og hænger i en Traad og en Spiralfjeder, som kan snos ved Drejning af et med en Viser Zi forsynet Fig. 38. Torsionshoved R, alt ganske som ved Torsionsgalvanometeret. Skal Apparate! bruges, opstilles det horisontalt, og den
