Elektrisk Belysning i Teori og Praksis
Haandbog for Elektroteknikere, Ingeniører og Maskinmestere ved elektriske Anlæg

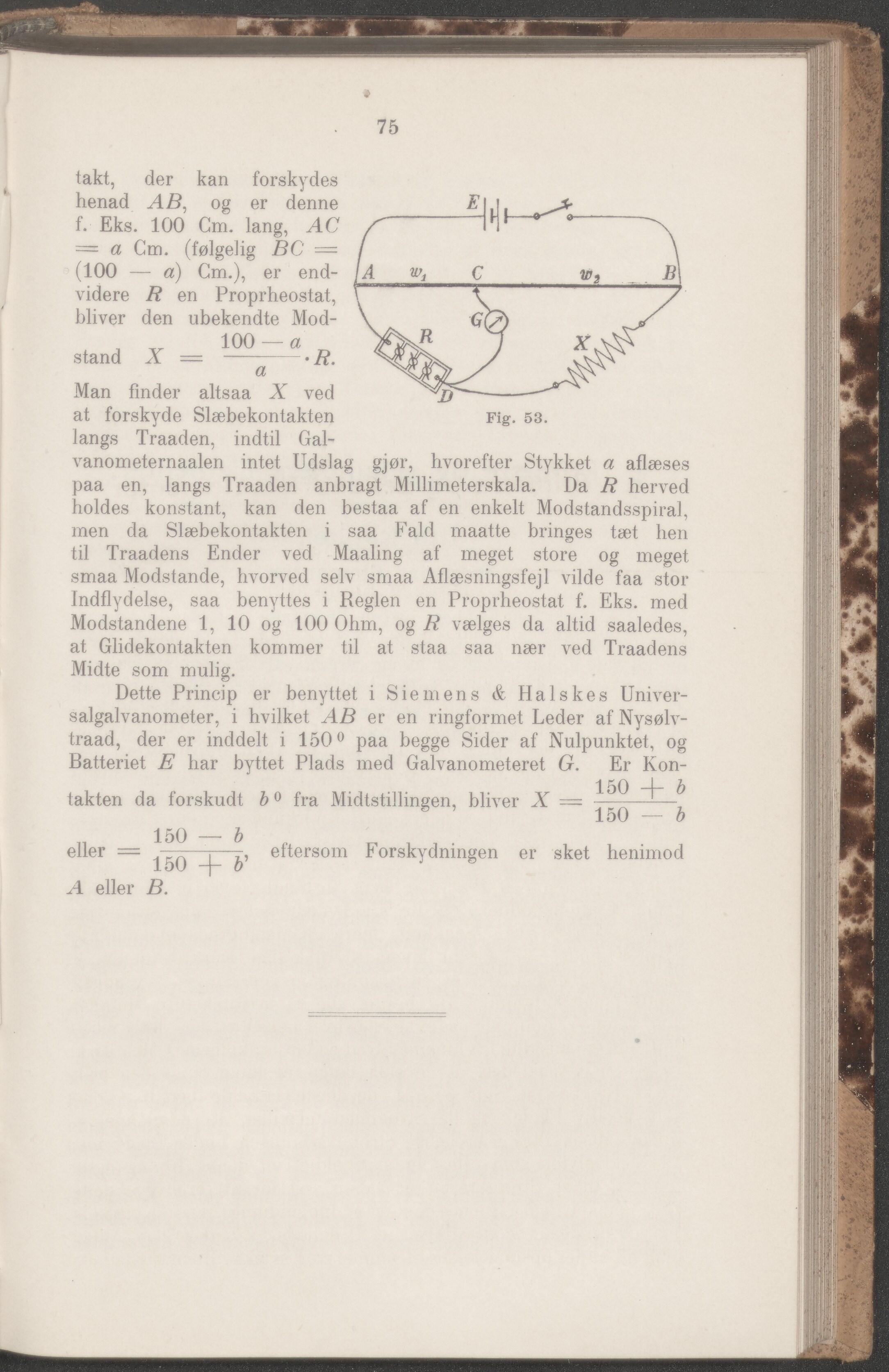

75 takt, der kan forskydes henad AB, og er denne f. Eks. 100 Cm. lang, AC = a Cm. (følgelig BC = (100 — d) Cm.), er end- videre R en Proprheostat, bliver den ubekendte Mod- . „ 100 — a stand X = —------------• R. a Man finder altsaa X ved at forskyde Slæbekontakten langs Traaden, indtil Gal- vanometernaalen intet Udslag gjør, hvorefter Stykket a aflæses paa en, langs Traaden anbragt Millimeterskala. Da R herved holdes konstant, kan den bestaa af en enkelt Modstandsspiral, men da Slæbekontakten i saa Fald maatte bringes tæt hen til Traadens Ender ved Maaling af meget store og meget smaa Modstande, hvorved selv smaa Aflæsningsfejl vilde faa stor Indflydelse, saa benyttes i Reglen en Proprheostat f. Eks. med Modstandene 1, 10 og 100 Ohm, og R vælges da altid saaledes, at Glidekontakten kommer til at staa saa nær ved Traadens Midte som mulig. Dette Princip er benyttet i Siemens & Halskes Univer- salgalvanometer, i hvilket AB er en ringformet Leder afNysølv- traad, der er inddelt i 150° paa begge Sider af Nulpunktet, og Batteriet E har byttet Plads med Galvanometeret G. Er Kon- takten da forskudt b0 fra Midtstillingen, bliver X ~ eller = eftersom Forskydningen er sket henimod A eller B.
