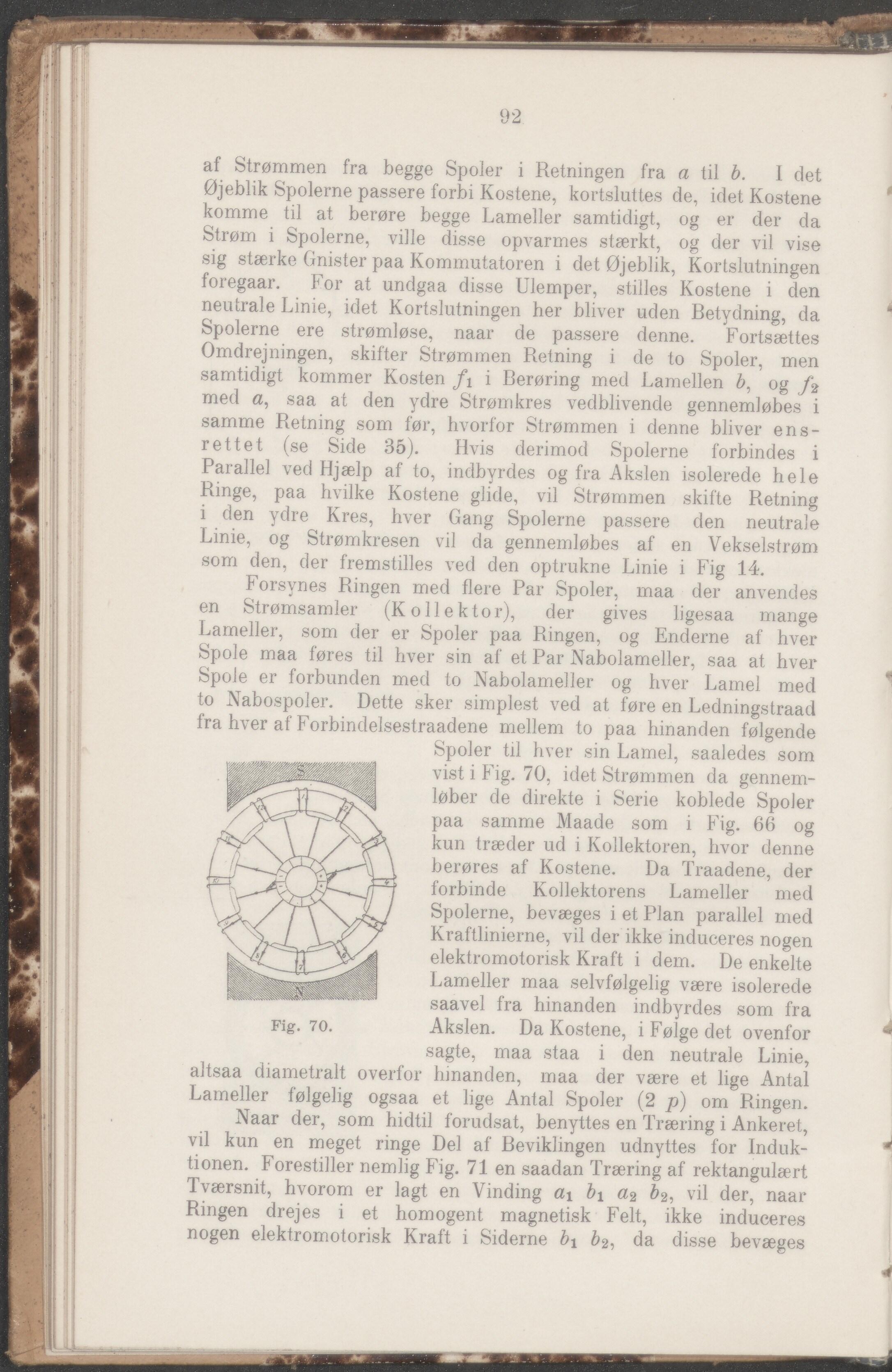

92 af Strømmen fra begge Spoler i Retningen fra a til b. I det Øjeblik Spolerne passere forbi Kostene, kortsluttes de, idet Kostene komme til at berøre begge Lameller samtidigt, og er der da Strøm i Spolerne, ville disse opvarmes stærkt, og der vil vise sig stærke Gnister paa Kommutatoren i det Øjeblik, kortslutningen foregaar. For at undgaa disse Ulemper, stilles Kostene i den neutrale Linie, idet Kortslutningen her bliver uden Betydning, da Spolerne ere strømløse, naar de passere denne. Fortsættes Omdrejningen, skifter Strømmen Retning i de to Spoler, men samtidigt kommer Kosten i Berøring med Lamellen 6, og f2 med <z, saa at den ydre Strømkres vedblivende gennemløbes i samme Retning som før, hvorfor Strømmen i denne bliver ens- rettet (se Side 35). Hvis derimod Spolerne forbindes i Parallel ved Hjælp af to, indbyrdes og fra Akslen isolerede hele Kinge, paa hvilke Kostene glide, vil Strømmen skifte Retning i den ydre , Kres, hver Gang Spolerne passere den neutrale Linie, og Strømkresen vil da gennemløbes af en Vekselstrøm som den, der fremstilles ved den optrukne Linie i Fig 14. Forsynes Ringen med flere Par Spoler, maa der anvendes en Strømsamler (Kollektor), der gives ligesaa mange Lameller, som der er Spoler paa Ringen, og Enderne af hver Spole maa føres til hver sin af et Par Nabolameller, saa at hver Spole er forbunden med to Nabolameller og hver Lamel med to Nabospoler. Dette sker simplest ved at føre en Ledningstraad fra hver af Forbindelsestraadene mellem to paa hinanden følgende Spoler til hver sin Lamel, saaledes som vist i Fig. 70, idet Strømmen da gennem- løber de direkte i Serie koblede Spoler paa samme Maade som i Fig. 66 og kun træder ud i Kollektoren, hvor denne berøres af Kostene. Da Traadene, der forbinde Kollektorens Lameller med Spolerne, bevæges i et Plan parallel med Kraftlinierne, vil der ikke induceres nogen elektromotorisk Kraft i dem. De enkelte Lameller maa selvfølgelig være isolerede saavel fra hinanden indbyrdes som fra Akslen. Da Kostene, i Følge det ovenfor sagte, maa staa i den neutrale Linie, altsaa diametralt overfor hinanden, maa der være et lige Antal Lameller følgelig ogsaa et lige Antal Spoler (2 p) om Ringen. Naar der, som hidtil forudsat, benyttes en Træring i Ankeret, vil kun en meget ringe Del af Beviklingen udnyttes for Induk- tionen. Forestiller nemlig Fig. 71 en saadan Træring af rektangulært Tværsnit, hvorom er lagt en Vinding ai bi a2 b2, vil der, naar Ringen drejes i et homogent magnetisk Felt, ikke induceres nogen elektromotorisk Kraft i Siderne bi b2, da disse bevæges Fig. 70.
