En Nedbørsundersøgelse og en Maaling paa Drænudløb i Store Vildmose

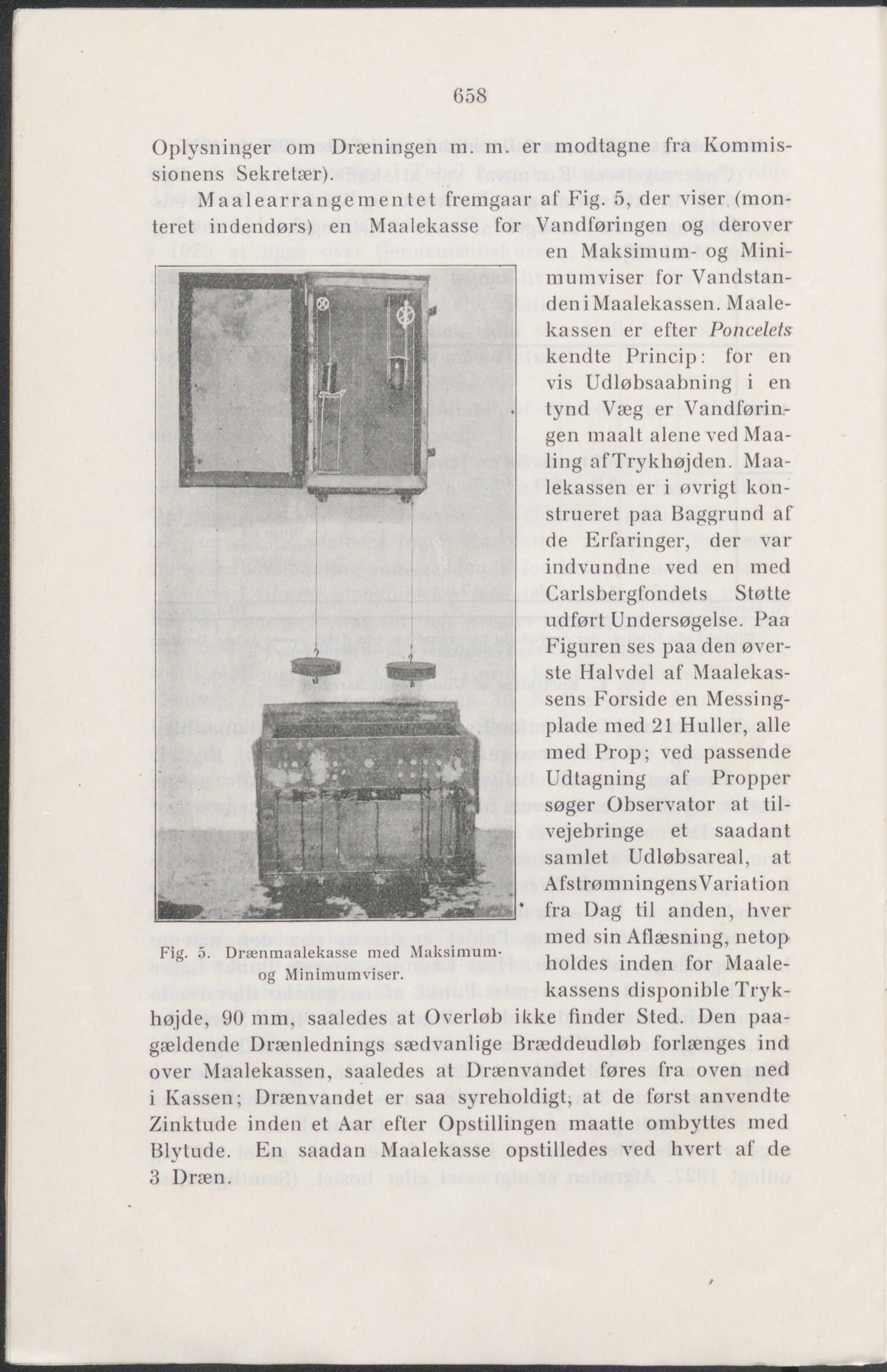

658 Fig. 5. Drænmaalekasse med Maksimum- og Minimumviser. Oplysninger om Dræningen m. m. er modtagne fra Kommis- sionens Sekretær). Maalearrangementet fremgaar af Fig. 5, der viser (mon- teret indendørs) en Maalekasse for Vandføringen og derover en Maksimum- og Mini- mum viser for Vandstan- den i Maalekassen. Maale- kassen er efter Poncelets kendte Princip: for en vis Udløbsaabning i en tynd Væg er Vandførin- gen maalt alene ved Maa- ling afTrykhøjden. Maa- lekassen er i øvrigt kon- strueret paa Baggrund af de Erfaringer, der var indvundne ved en med Carlsbergfondets Støtte udført Undersøgelse. Paa Figuren ses paa den øver- ste Halvdel af Maalekas- sens Forside en Messing- plade med 21 Huller, alle med Prop; ved passende Udtagning af Propper søger Observator at til- vejebringe et saadant samlet Udløbsareal, at Afstrømningens Variation fra Dag til anden, hver med sin Aflæsning, netop holdes inden for Maale- kassens disponible Tryk- højde, 90 mm, saaledes at Overløb ikke finder Sted. Den paa- gældende Drænlednings sædvanlige Bræddeudløb forlænges ind over Maalekassen, saaledes at Drænvandet føres fra oven ned i Kassen; Drænvandet er saa syreholdigt, at de først anvendte Zinktude inden et Aar efter Opstillingen maatte ombytles med Blytude. En saadan Maalekasse opstilledes ved hvert af de 3 Dræn.
