230
VEKSELSTRØM OG KRAFTOVERFØRING

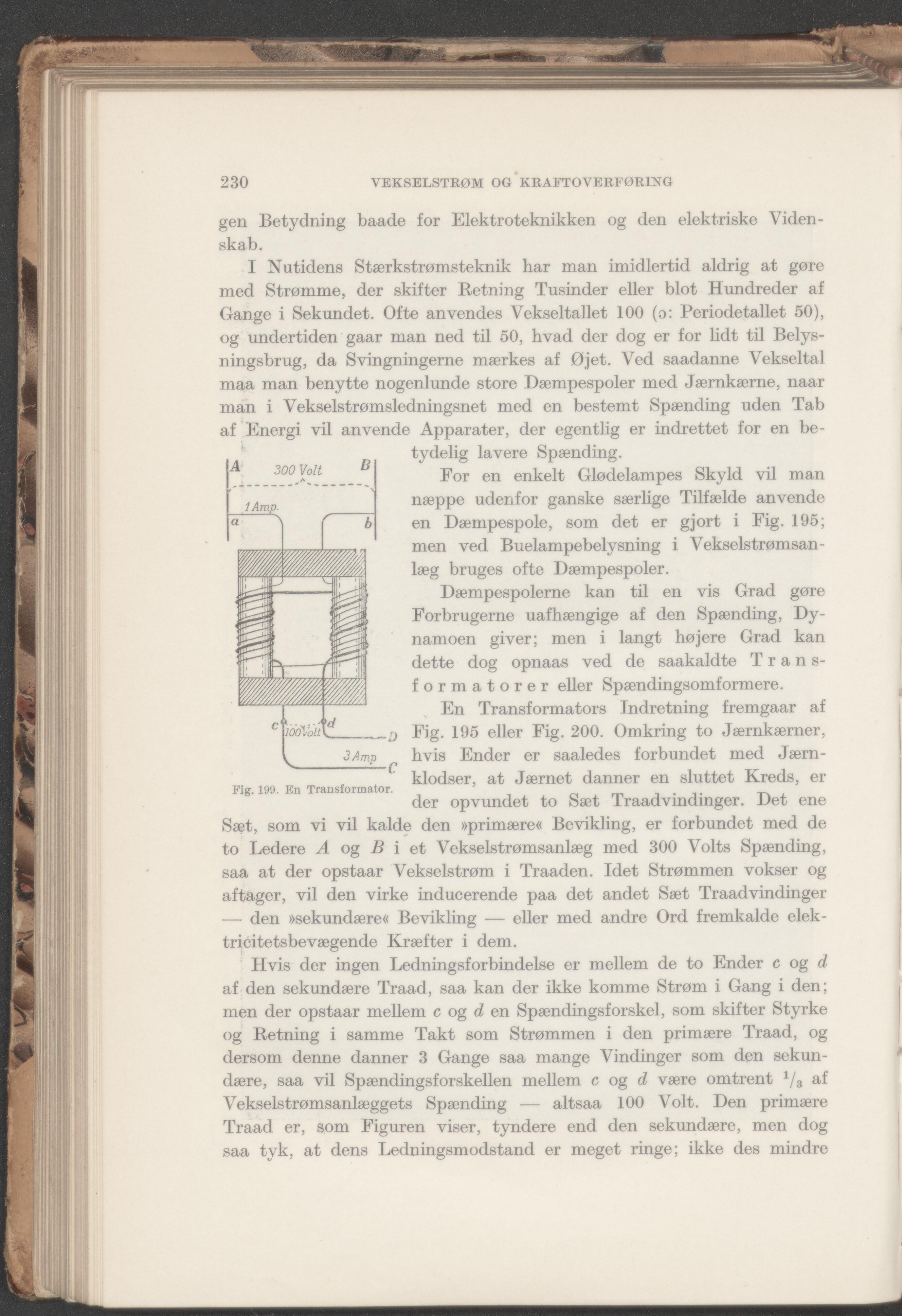

Fig. 199. En Transformator.
gen Betydning baade for Elektroteknikken og den elektriske Viden-
skab.
I Nutidens Stærkstrømsteknik har man imidlertid aldrig at gøre
med Strømme, der skifter Retning Tusinder eller blot Hundreder af
Gange i Sekundet. Ofte anvendes Vekseltallet 100 (ø: Periodetallet 50),
og undertiden gaar man ned til 50, hvad der dog er for lidt til Belys-
ningsbrug, da Svingningerne mærkes af Øjet. Ved saadanne Vekseltal
maa man benytte nogenlunde store Dæmpespoler med Jærnkærne, naar
man i Vekselstrømsledningsnet med en bestemt Spænding uden Tab
af Energi vil anvende Apparater, der egentlig er indrettet for en be-
tydelig lavere Spænding.
For en enkelt Glødelampes Skyld vil man
næppe udenfor ganske særlige Tilfælde anvende
en Dæmpespole, som det er gjort i Fig. 195;
men ved Buelampebelysning i Vekselstrømsan-
læg bruges ofte Dæmpespoler.
Dæmpespolerne kan til en vis Grad gøre
Forbrugerne uafhængige af den Spænding, Dy-
namoen giver; men i langt højere Grad kan
dette dog opnaas ved de saakaldte Trans-
formatorer eller Spændingsomformere.
En Transformators Indretning fremgaar af
Fig. 195 eller Fig. 200. Omkring to Jærnkærner,
hvis Ender er saaledes forbundet med Jærn-
klodser, at Jærnet danner en sluttet Kreds, er
der opvundet to Sæt Traadvindinger. Det ene
Sæt, som vi vil kalde den »primære« Bevikling, er forbundet med de
to Ledere A og B i et Vekselstrømsanlæg med 300 Volts Spænding,
saa at der opstaar Vekselstrøm i Traaden. Idet Strømmen vokser og
aftager, vil den virke inducerende paa det andet Sæt Traadvindinger
— den »sekundære« Bevikling — eller med andre Ord fremkalde elek-
tricitetsbevægende Kræfter i dem.
Hvis der ingen Ledningsforbindelse er mellem de to Ender c og d
af den sekundære Traad, saa kan der ikke komme Strøm i Gang i den;
men der opstaar mellem c og d en Spændingsforskel, som skifter Styrke
og Retning i samme Takt som Strømmen i den primære Traad, og
dersom denne danner 3 Gange saa mange Vindinger som den sekun-
dære, saa vil Spændingsforskellen mellem c og d være omtrent 1/3 af
Vekselstrømsanlæggets Spænding — altsaa 100 Volt. Den primære
Traad er, som Figuren viser, tyndere end den sekundære, men dog
saa tyk, at dens Ledningsmodstand er meget ringe; ikke des mindre
