Elektriciteten
De elektriske Kræfters Frembringelse og Anvendelse i Menneskets Tjeneste

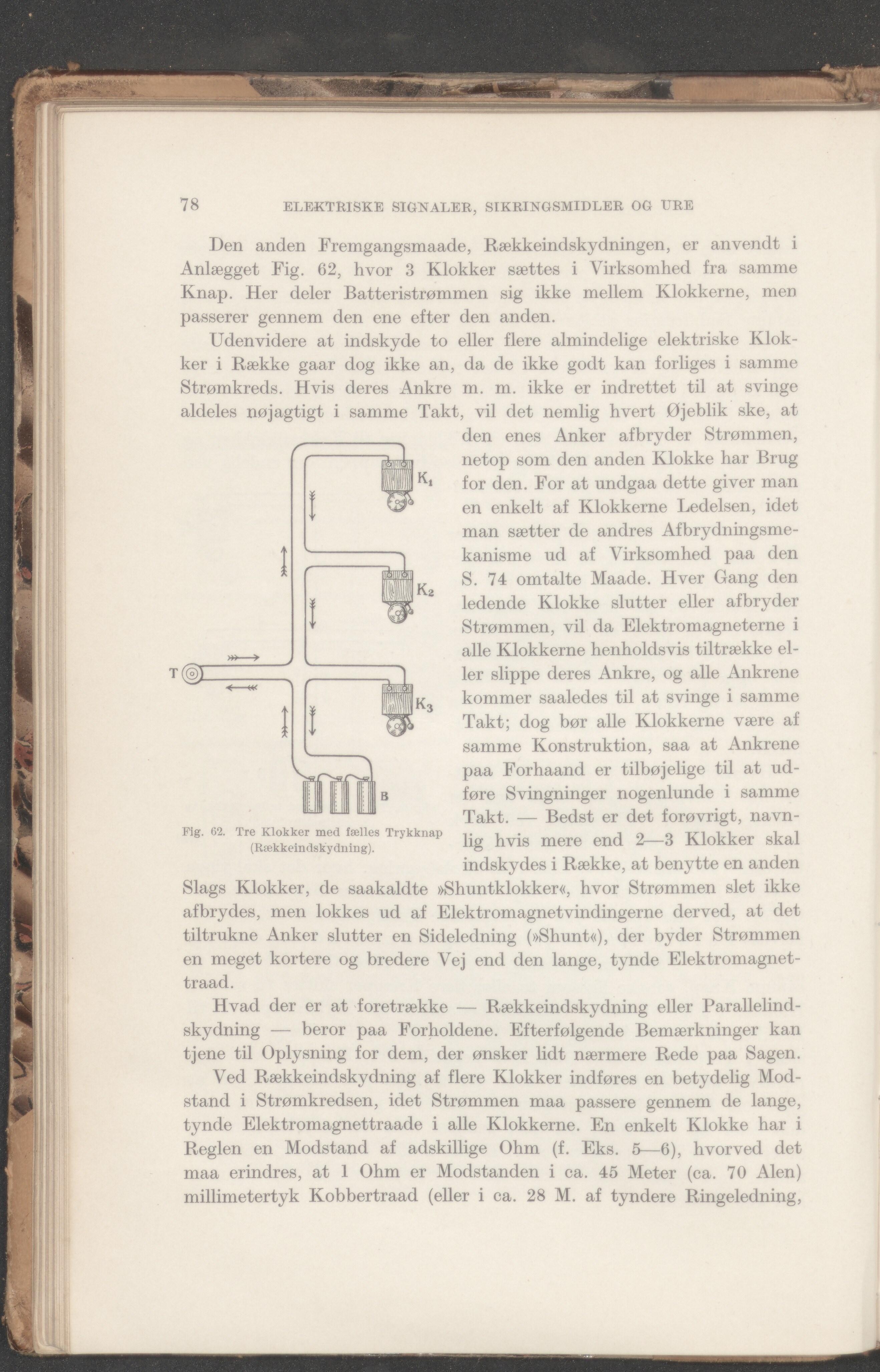

78 ELEKTRISKE SIGNALER, SIKRINGSMIDLER OG URE Fig. 62. Tre Klokker med fælles Trykknap (Rækkeindskydning). Den anden Fremgangsmaade, Rækkeindskydningen, er anvendt i Anlægget Fig. 62, hvor 3 Klokker sættes i Virksomhed fra samme Knap. Her deler Batteristrømmen sig ikke mellem Klokkerne, men passerer gennem den ene efter den anden. Udenvidere at indskyde to eller flere almindelige elektriske Klok- ker i Række gaar dog ikke an, da de ikke godt kan forliges i samme Strømkreds. Hvis deres Ankre m. m. ikke er indrettet til at svinge aldeles nøjagtigt i samme Takt, vil det nemlig hvert Øjeblik ske, at den enes Anker afbryder Strømmen, netop som den anden Klokke har Brug for den. For at undgaa dette giver man en enkelt af Klokkerne Ledelsen, idet man sætter de andres Afbrydningsme- kanisme ud af Virksomhed paa den S. 74 omtalte Maade. Hver Gang den ledende Klokke slutter eller afbryder Strømmen, vil da Elektromagneterne i alle Klokkerne henholdsvis tiltrække el- ler slippe deres Ankre, og alle Ankrene kommer saaledes til at svinge i samme Takt; dog bør alle Klokkerne være af samme Konstruktion, saa at Ankrene paa Forhaand er tilbøjelige til at ud- føre Svingninger nogenlunde i samme Takt. — Bedst er det forøvrigt, navn- lig hvis mere end 2—3 Klokker skal indskydes i Række, at benytte en anden Slags Klokker, de saakaldte »Shuntklokker«, hvor Strømmen slet ikke afbrydes, men lokkes ud af Elektromagnet vindingerne derved, at det tiltrukne Anker slutter en Sideledning (»Shunt«), der byder Strømmen en meget kortere og bredere Vej end den lange, tynde Elektromagnet- traad. Hvad der er at foretrække — Rækkeindskydning eller Parallelind- skydning — beror paa Forholdene. Efterfølgende Bemærkninger kan tjene til Oplysning for dem, der ønsker lidt nærmere Rede paa Sagen. Ved Rækkeindskydning af flere Klokker indføres en betydelig Mod- stand i Strømkredsen, idet Strømmen maa passere gennem de lange, tynde Elektromagnettraade i alle Klokkerne. En enkelt Klokke har i Reglen en Modstand af adskillige Ohm (f. Eks. 5—6), hvorved det maa erindres, at 1 Ohm er Modstanden i ca. 45 Meter (ca. 70 Alen) millimetertyk Kobbertraad (eller i ca. 28 M. af tyndere Ringeledning,
