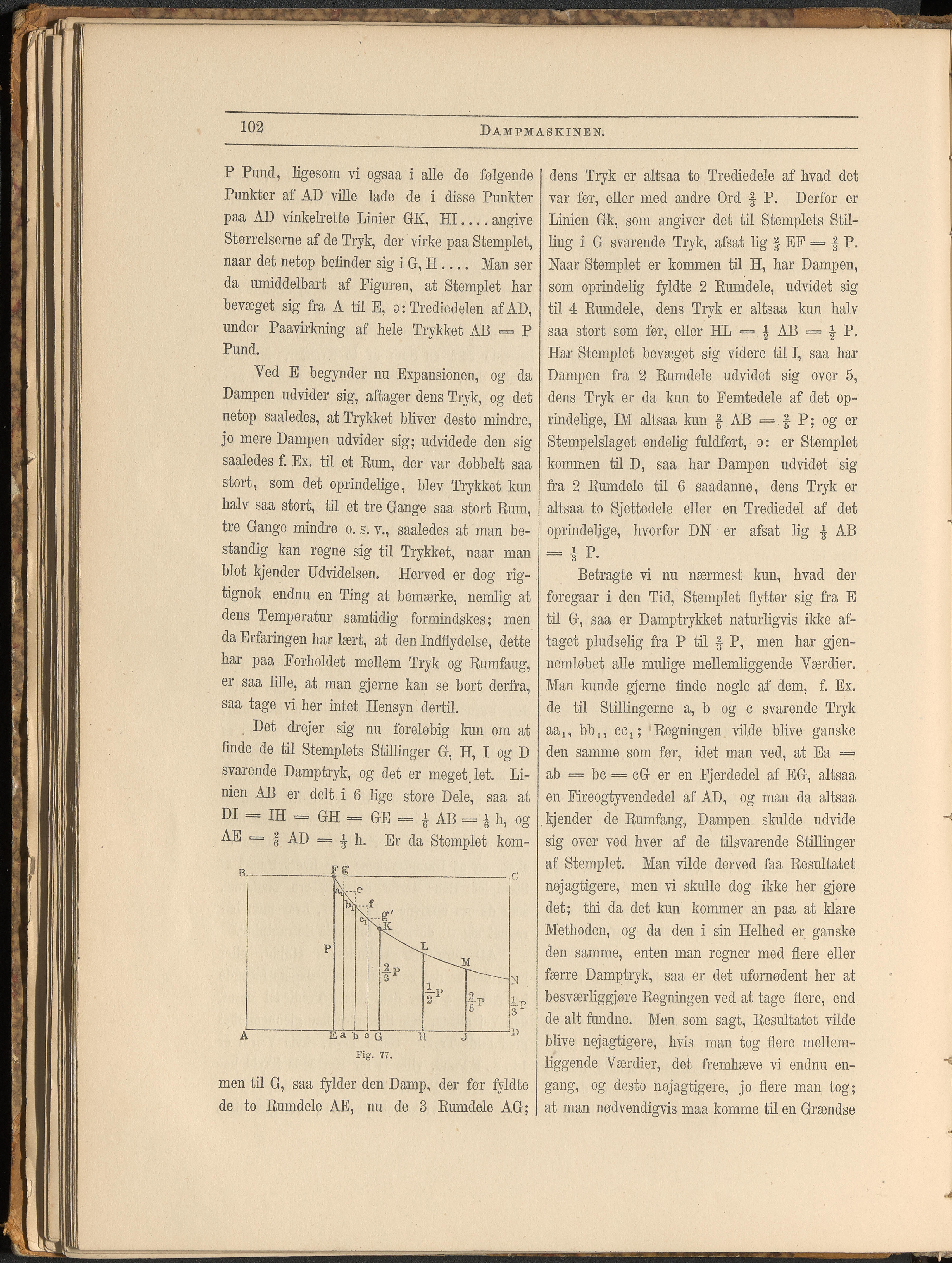

102
Dampmaskinen.
P Pund, ligesom vi ogsaa i alle de følgende
Punkter af AD ville lade de i disse Punkter
paa AD vinkelrette Linier GK, HI.... angive
Størrelserne af de Tryk, der virke paa Stemplet,
naar det netop befinder sig i G, H.... Man ser
da umiddelbart af Figuren, at Stemplet har
bevæget sig fra A til E, o: Trediedelen af AD,
under Paavirkning af hele Trykket AB P
Pund.
Ved E begynder nu Expansionen, og cla
Dampen udvider sig, aftager dens Tryk, og det
netop saaledes, at Trykket bliver desto mindre,
jo mere Dampen udvider sig; udvidede den sig
saaledes f. Ex. til et Rum, der var dobbelt saa
stort, som det oprindelige, blev Trykket kun
halv saa stort, til et tre Gange saa stort Rum,
tre Gange mindre o. s. v., saaledes at man be-
standig kan regne sig til Trykket, naar man
blot kjender Udvidelsen. Herved er dog rig-
tignok endnu en Ting at bemærke, nemlig at
dens Temperatur samtidig formindskes; men
da Erfaringen har lært, at den Indflydelse, dette
har paa Forholdet mellem Tryk og Rumfang,
er saa lille, at man gjerne kan se bort derfra,
saa tage vi her intet Hensyn dertil.
Det drejer sig nu foreløbig kim om at
finde de til Stemplets Stillinger G, H, I og D
svarende Damptryk, og det er meget, let. Li-
nien AB er delt i 6 lige store Dele, saa at
DI = IH = GH = GE = i AB = | h, og
AE ■= | ad — i h. Er Stemplet kom-
men til G, saa fylder den Damp, der før fyldte
de to Rumdele AE, nu de 3 Bumdele AG;
dens Tryk er altsaa to Trediedele af hvad det
var før, eller med andre Ord | P. Derfor er
Linien Gk, som angiver det til Stemplets Stil-
ling i G svarende Tryk, afsat lig | EF = | P.
Naar Stemplet er kommen til H, har Dampen,
som oprindelig fyldte 2 Rumdele, udvidet sig
til 4 Rumdele, dens Tryk er altsaa kun halv
saa stort som før, eller HL = | AB = | P.
Har Stemplet bevæget sig videre til I, saa har
Dampen fra 2 Rumdele udvidet sig over 5,
dens Tryk er da kun to Femtedele af det op-
rindelige, IM altsaa kun f AB = | P; og er
Stempelslaget endelig fuldført, o: er Stemplet
kommen til D, saa har Dampen udvidet sig
fra 2 Rumdele til 6 saadanne, dens Tryk er
altsaa to Sjettedele eller en Trediedel af det
oprindelige, hvorfor DN er afsat lig | AB
= i P.
Betragte vi nu nærmest lam, livad der
foregaar i den Tid, Stemplet flytter sig fra E
til G, saa er Damptrykket naturligvis ikke af-
taget pludselig fra P til | P, men har gjen-
nemlobct alle mulige mellemliggende Værdier.
Man kunde gjerne finde nogle af dem, f. Ex.
de til Stillingerne a, b og c svarende Tryk
aan bbj, ccj; Regningen vilde blive ganske
den samme som før, idet man ved, at Ea =
ab = bc = cG er en Fjerdedel af EG, altsaa
en Fireogtyvendedel af AD, og man da altsaa
kjender de Rumfang, Dampen skulde udvide
sig over ved hver af de tilsvarende Stillinger
af Stemplet. Man vilde derved faa Resultatet
nøjagtigere, men vi skulle dog ikke her gjøre
det; thi da det kun kommer an paa at Hare
Methoden, og da den i sin Helhed er ganske
den samme, enten man regner med flere eller
færre Damptryk, saa er det ufornødent her at
besværliggøre Regningen ved at tage flere, end
de alt fundne. Men som sagt, Resultatet vildo
blive nøjagtigere, livis man tog flere mellem-
liggende Værdier, det fremhæve vi endnu en-
gang, og desto nøjagtigere, jo flere man tog;
at man nødvendigvis maa komme til en Grændse
