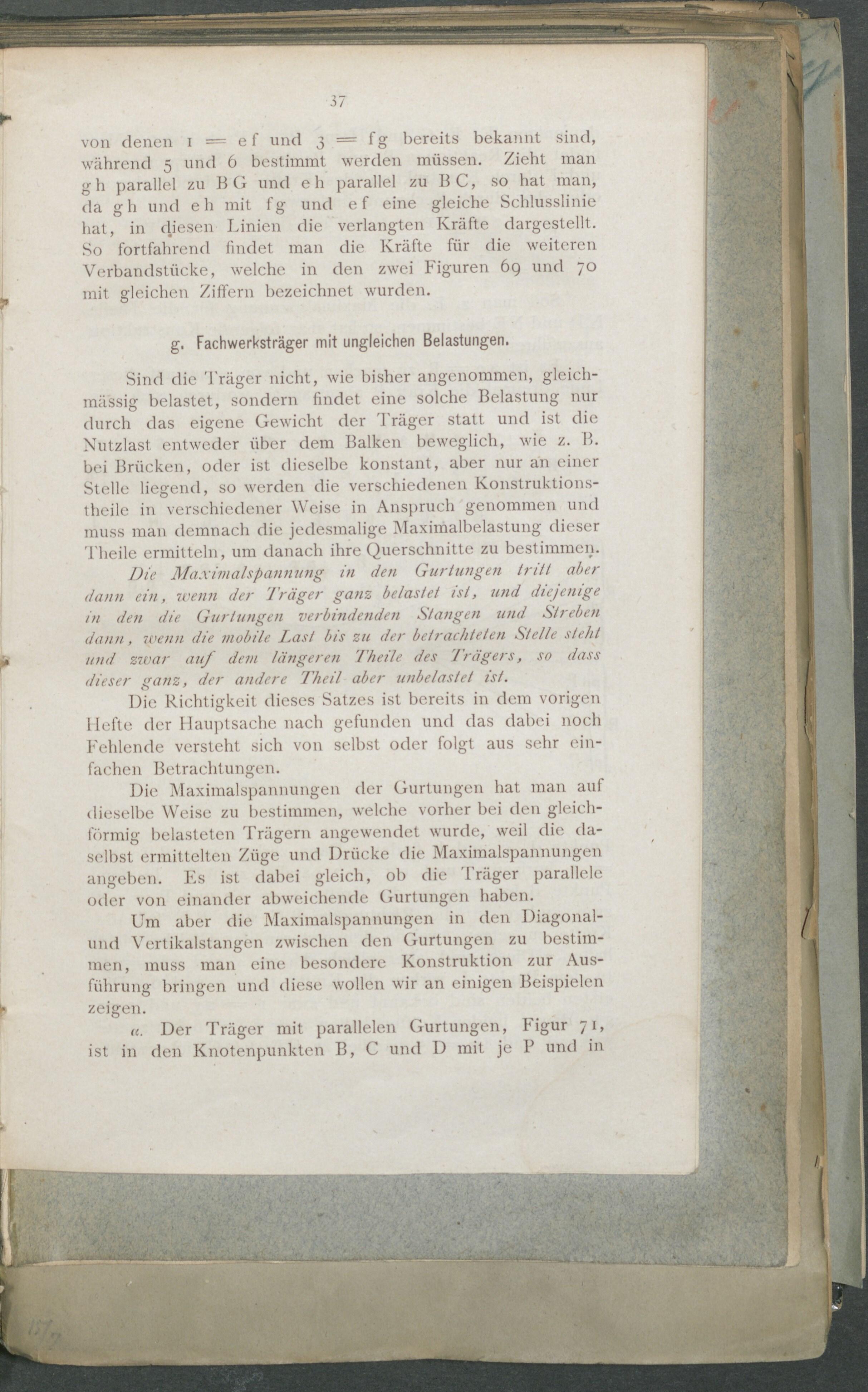

37 von denen i = ef und 3 === bereits bekannt sind, während 5 und 6 bestimmt werden müssen. Zieht man gh parallel zu B G und eh parallel zu BC, so hat man, da gh und eh mit fg und ef eine gleiche Schlusslinie hat, in diesen Linien die verlangten Kräfte dargestellt. So fortfahrend findet man die Kräfte für die weiteren Verbandstücke, welche in den zwei Figuren 69 und 70 mit gleichen Ziffern bezeichnet wurden. g. Fachwerksträger mit ungleichen Belastungen. Sind die 'Präger nicht, wie bisher angenommen, gleich- mässig belastet, sondern findet eine solche Belastung nur durch das eigene Gewicht der I räger statt und ist die Nutzlast entweder über dem Balken beweglich, wie z. B. bei Brücken, oder ist dieselbe konstant, aber nur an einer Stelle liegend, so werden die verschiedenen Konstruktions- theile in verschiedener Weise in Anspruch genommen und muss man demnach die jedesmalige Maximalbelastung dieser Theile ermitteln, um danach ihre Querschnitte zu bestimmen. Die Maxiinalspannung in den Gurtungen tritt aber dann ein, wenn der Träger ganz belastet ist, und diejenige in den die Gurtungen verbindenden Stangen und Streben dann, wenn die mobile Tast bis zu der betrachteten Stelle stehl und zwar auf dem längeren Theile des Trägers, so dass dieser ganz, der andere Theil aber unbelastet ist. Die Richtigkeit dieses Satzes ist bereits in dem vorigen Hefte der Hauptsache nach gefunden und das dabei noch Fehlende versteht sich von selbst oder folgt aus sehr ein- fachen Betrachtungen. Die Maximalspannungen der Gurtungen hat man auf dieselbe Weise zu bestimmen, welche vorher bei den gleich- förmig belasteten Trägern angewendet wurde, weil die da- selbst ermittelten Züge und Drücke die Maximalspannungen angeben. Es ist dabei gleich, ob die Träger parallele oder von einander abweichende Gurtungen haben. Um aber die Maximalspannungen in den Diagonal- und Vertikalstangen zwischen den Gurtungen zu bestim- men, muss man eine besondere Konstruktion zur Aus- führung bringen und diese wollen wir an einigen Beispielen zeigen. u. Der Träger mit parallelen Gurtungen, Figur 71, ist in den Knotenpunkten B, C und I) mit je P und in
