Jærnbeton
Forelæsninger for Byggeteknikere holdte paa den Polytekniske Læreanstalt Foraaret 1907

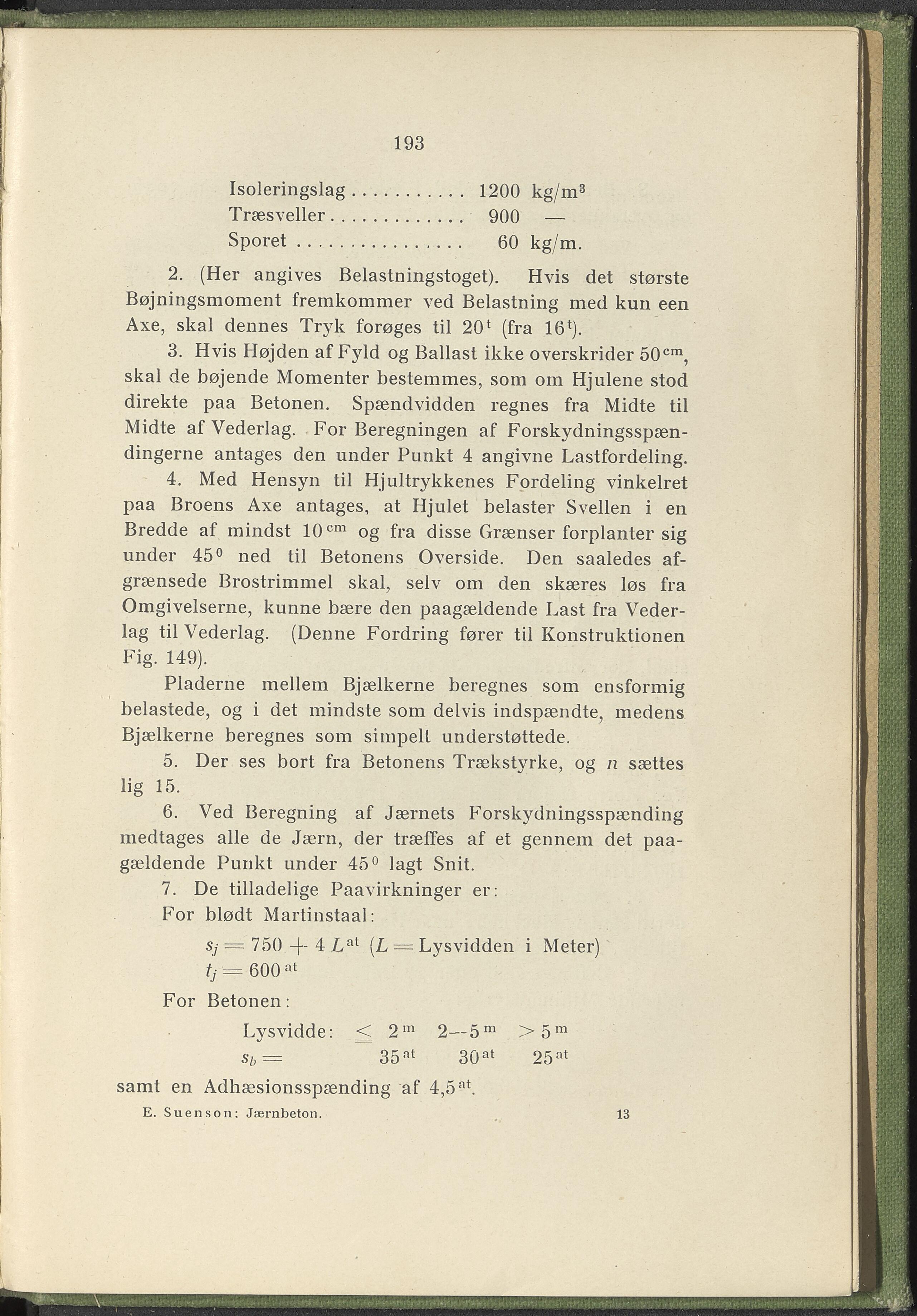

193 Isoleringslag........... 1200 kg/m3 Træsveller................ 900 — Sporet.................. 60 kg/m. 2. (Her angives Belastningstoget). Hvis det største Bøjningsmoment fremkommer ved Belastning med kun een Axe, skal dennes Tryk forøges til 20 ‘ (fra Iß1). 3. Hvis Højden af Fyld og Ballast ikke overskrider 50cm, skal de bøjende Momenter bestemmes, som om Hjulene stod direkte paa Betonen. Spændvidden regnes fra Midte til Midte af Vederlag. For Beregningen af Forskydningsspæn- dingerne antages den under Punkt 4 angivne Lastfordeling. 4. Med Hensyn til Hjultrykkenes Fordeling vinkelret paa Broens Axe antages, at Hjulet belaster Svellen i en Bredde af mindst 10cm og fra disse Grænser forplanter sig under 45° ned til Betonens Overside. Den saaledes af- grænsede Brostrimmel skal, selv om den skæres løs fra Omgivelserne, kunne bære den paagældende Last fra Veder- lag til Vederlag. (Denne Fordring fører til Konstruktionen Fig. 149). Pladerne mellem Bjælkerne beregnes som ensformig belastede, og i det mindste som delvis indspændte, medens Bjælkerne beregnes som simpelt understøttede. 5. Der ses bort fra Betonens Trækstyrke, og n sættes lig 15. 6. Ved Beregning af Jærnets Forskydningsspænding medtages alle de Jærn, der træffes af et gennem det paa- gældende Punkt under 45° lagt Snit. 7. De tilladelige Paavirkninger er: For blødt Martinstaal: Sj = 750 4 Lat (L = Ly s vidden i Meter) tj = 600 at For Betonen: Lysvidde: < 2m 2—5m >5m sb = 35at 30 at 25at samt en Adhæsionsspænding af 4,5at. E. Suenson: Jærnbeton. 13
