Det Physiske Cabinet
Eller Beskrivelse over de til Experimental-Physiken henhörende vigtigste Instrumenter.

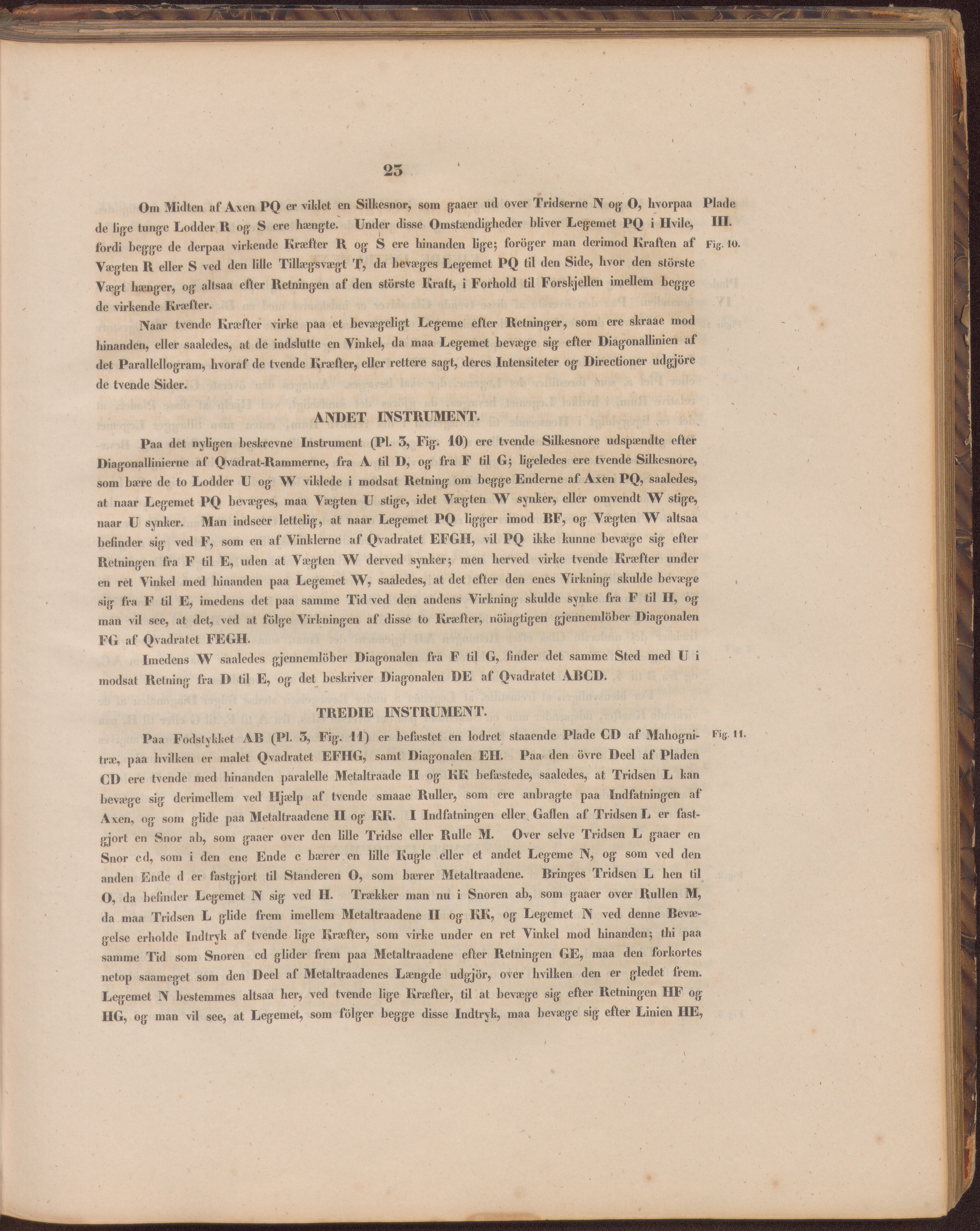

Ørn Midten af Axen PQ er viklet en Silkesnor, som gaaer ud over Tridserne N og- O, hvorpaa Plade de lige tung-e Lodder R og S ere hængte. Under disse Omstændigheder bliver Legemet PQ i Hvile, III. fordi begge de derpaa virkende Kræfter R og’ S ere hinanden lige; foröger man derimod Kraften af Fig. 10. Vægten R eller S ved den lille Tillæg-svægt T, da bevæg-es Legemet PQ til den Side, livor den störste Vægt hænger, og altsaa efter Retningen af den störste Kraft, i Forhold til Forskellen imellem begge de virkende Kræfter. Naar tvende Kræfter virke paa et bevægeligt Legeme efter Retninger, som ere skraae mod hinanden, eller saaledes, at de indslutte en Vinkel, da maa Legemet bevæge sig: efter Diagonallinien af det Parallellogram, hvoraf de tvende Kræfter, eller rettere sag t, deres Intensiteter og Directioner udgjöre de tvende Sider. ANDET INSTRUMENT. Paa det nyligen beskrevne Instrument (PI. 5, Fig-. 10) ere tvende Silkesnore udspændte efter Diag-onallinierne af Qva<1 ral-Kaminerne, fra A til D, og fra F til Gj ligeledes ere tvende Silkesnore, som bære de to Lodder U og- W viklede i modsat Retning- om beg-ge Enderne af Axen PQ, saaledes, at naar Legemet PQ bevæges, maa Vægten U stige, idet Væg-ten W synker, eller omvendt W stige, naar Ü synker. Man indseer lettelig-, at naar Legemet PQ ligger imod BF, o<; Vægten W altsaa befinder sig ved F, som en af Vidderne af Qvadratet EFGH, vil PQ ikke kunne bevæge sig- efter Retningen fra F til E, uden at Vægten W derved synker; men herved virke tvende Kræfter under en ret Vinkel med hinanden paa Legemet W, saaledes, at det efter den enes Virkning skulde bevæge sig- fra F til E? imedens det paa samme Tid ved tlen andens Virkning- skulde synke fra F til II, og- mail vil see, at det, ved at folge Virkningen af disse to Kræfter, noiagtigen gjennemlöber Diagonalen FG af Qvadratet FEGH. Imedens W saaledes gjennemlöber Diagonalen fra F til G, finder det samme Sted med U i modsat Retning- fra D til E, og- det beskriver Diagonalen DE af Qvadratet ABCD. TREDIE INSTRUMENT. Paa Fodsi ykkel AB (PI. 5, Fig-. 11) er befæstet en lodret staaende Piade CD af Mahogni- Fig.lt. træ, paa hvilken er malet Qvadratet EFHG, samt Diagonalen EH. Paa den ovre Deel af Pladen CD ere tvende med hinanden paralelle Metaltraade II og- KK befæstede, saaledes, at Tridsen L kan bevæge sig: derimellem ved Hjælp af tvende smaae Ruller, som ere anbragte paa Indfatningen af Axen, og som glide paa Metaltraadene II og- KK. I Indfatningen eller Gaflen af Tridsen L er fast- gjort en Snor ab, som g’aaer over den lille Tridse eller Rulle M. Over selve Tridsen L ganer en Snor cd, som i den ene? Ende c bærer en lille Kugle eller et andet Legeme og som ved den anden Ende d er fastgjort til Standeren O, som bærer Metaltraadene. Bringes Tridsen L hen til O, da bolinder Legemet IN sig: ved II. Trækker man nu i Snoren ab, som gaaer over Rullen M, da maa Tridsen L glide frem imellem Metaltraadene II og KK, og Legemet N ved denne Bevæ- gelse erholde Indtryk af tvende lig-e Kræfter, som virke under en ret Vinkel mod hinanden; thi paa samme Tid som Snoren cd glider frem paa Metaltraadene efter Retningen GE? maa den forkortes netop saameget som den Deel af Metaltraadenes Længde udgjör, over hvilken den er gledet frem. Legemet N bestemmes altsaa her, ved tvende lige Kræfter, til at bevæge sig- efter Retningen HF og HG, og man vil see, at Legemet, som folger begge disse Indtryk, maa bevæge sigr efter Linien HE,
