Poulsen-Buens Virkemaade

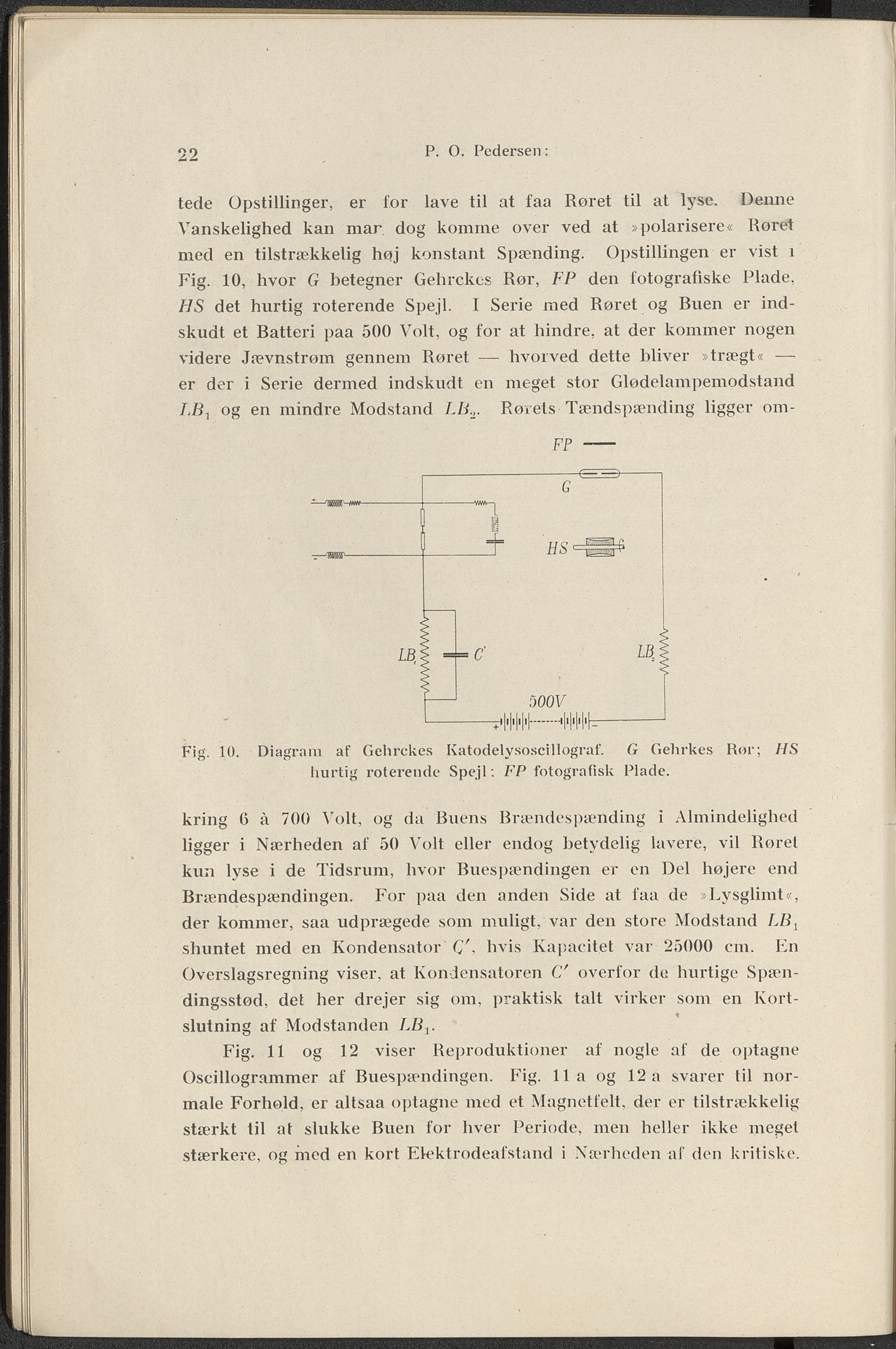

22 P. O. Pedersen: tede Opstillingei’, er for lave til at faa Røret til at lyse. Denne Vanskelighed kan mar. dog komme over ved at »polarisere« Røret med en tilstrækkelig høj konstant Spænding. Opstillingen er vist i Fig. 10, hvor G betegner Gehrckcs Rør, FP den fotografiske Plade, HS det hurtig roterende Spejl. I Serie med Røret og Buen er ind- skudt et Batteri paa 500 Volt, og for at hindre, at der kommer nogen videre Jævnstrøm gennem Røret — hvorved dette bliver »trægt« — er der i Serie dermed indskudt en meget stor Glødelampemodstand LBA og en mindre Modstand LB.,. Rørets Tændspænding ligger om- FP --- Fig. 10. Diagram af Gehrckes Katodelysoscillograf. G Gehrkes Rør; HS hurtig roterende Spejl: FP fotografisk Plade. kring 6 å 700 Volt, og da Buens Brændespænding i Almindelighed ligger i Nærheden af 50 Volt eller endog betydelig lavere, vil Røret kun lyse i de Tidsrum, hvor Buespændingen er en Del højere end Brændespændingen. For paa den anden Side at faa de »Lysglimt«, der kommer, saa udprægede som muligt, var den store Modstand /,/1t shuntet med en Kondensator C', hvis Kapacitet var 25000 cm. En Overslagsregning viser, at Kondensatoren C' overfor de hurtige Spæn- dingsstød, det her drejer sig om, praktisk talt virker som en Kort- slutning af Modstanden LBt. Fig. 11 og 12 viser Reproduktioner af nogle af de optagne Oscillogrammer af Buespændingen. Fig. 11a og 12 a svarer til nor- male Forhold, er altsaa optagne med et Magnetfelt, der er tilstrækkelig stærkt til at slukke Buen for hver Periode, men heller ikke meget stærkere, og med en kort Elektrodeafstand i Nærheden af den kritiske.
