Lærebog i Varme

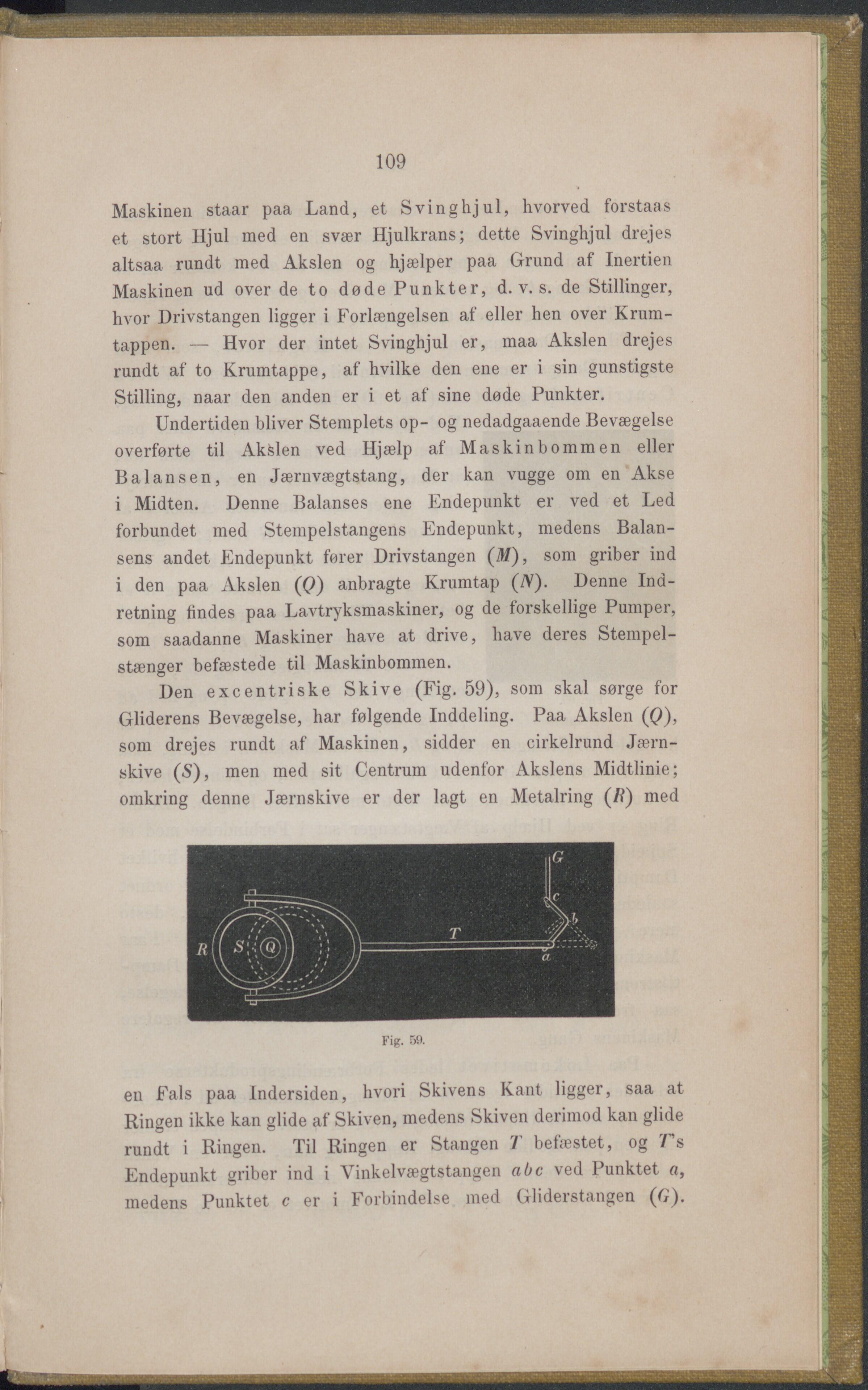

109 Maskinen staar paa Land, et Svinghjul, hvorved forstaas et stort Hjul med en svær Hjulkrans; dette Svinghjul drejes altsaa rundt med Akslen og hjælper paa Grund af Inertien Maskinen ud over de to døde Punkter, d. v. s. de Stillinger, hvor Drivstangen ligger i Forlængelsen af eller hen over Krum- tappen. — Hvor der intet Svinghjul er, maa Akslen drejes rundt af to Krumtappe, af hvilke den ene er i sin gunstigste Stilling, naar den anden er i et af sine døde Punkter. Undertiden bliver Stemplets op- og nedadgaaende Bevægelse overførte til Akfelen ved Hjælp af Maskinbommen eller Balan s en, en Jærnvægtstang, der kan vugge om en Akse i Midten. Denne Balanses ene Endepunkt er ved et Led forbundet med Stempelstangens Endepunkt, medens Balan- sens andet Endepunkt fører Drivstangen (M), som griber ind i den paa Akslen (()) anbragte Krumtap (IN). Denne Ind- retning findes paa Lavtryksmaskiner, og de forskellige Pumper, som saadanne Maskiner have at drive, have deies Stempel- stænger befæstede til Maskinbommen. Den excentriske Skive (Fig. 59), som skal sørge for Gliderens Bevægelse, har følgende Inddeling. Paa Akslen (Q), som drejes rundt af Maskinen, sidder en cirkelrund Jærn- skive (S), men med sit Centrum udenfor Akslens Midtlinie; omkring denne Jærnskive er der lagt en Metalring (/?) med Fig. 59. en Fals paa Indersiden, hvori Skivens Kant ligger, saa at Ringen ikke kan glide af Skiven, medens Skiven derimod kan glide rundt i Ringen. Til Ringen er Stangen 7 befæstet, og 7’s Endepunkt griber ind i Vinkelvægtstangen abc ved Punktet a, medens Punktet c er i Forbindelse med Gliderstangen (G).
