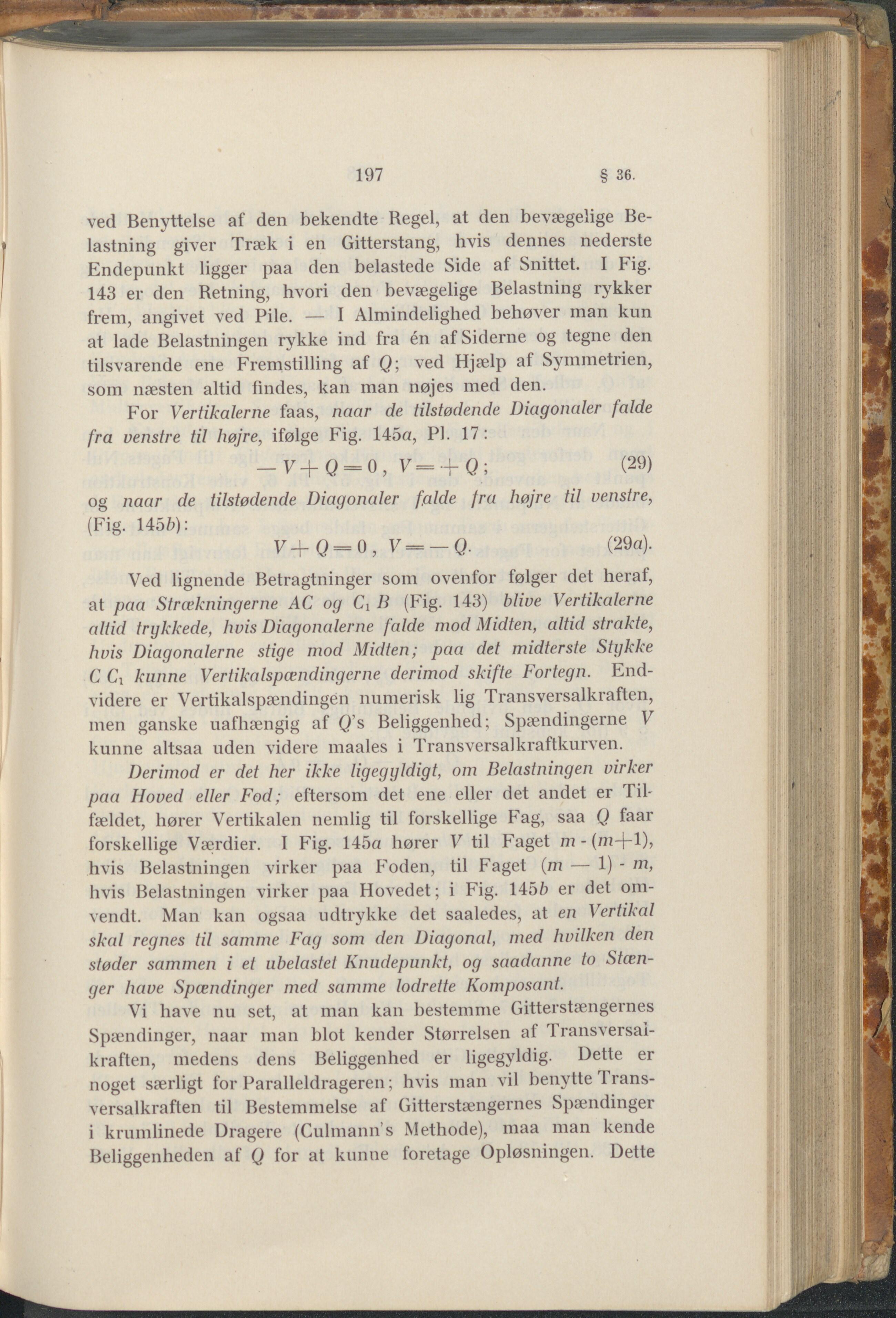

197 § 36. ved Benyttelse af den bekendte Regel, at den bevægelige Be- lastning giver Træk i en Gitterstang, hvis dennes nederste Endepunkt ligger paa den belastede Side af Snittet. I Fig. 143 er den Retning, hvori den bevægelige Belastning rykker frem, angivet ved Pile. — I Almindelighed behøver man kun at lade Belastningen rykke ind fra én af Siderne og tegne den tilsvarende ene Fremstilling af Q; ved Hjælp af Symmetrien, som næsten altid findes, kan man nøjes med den. For Vertikalerne faas, naar de tilstødende Diagonaler /aide fra venstre til højre, ifølge Fig. 145a, PI. 17: _ V_|_Q = 0, V= + Q-, (29) og naar de tilstødende Diagonaler falde fra højre til venstre, (Fig. 145fc): V4-()=0, V= — Q. (2Qa). Ved lignende Betragtninger som ovenfor følger det heraf, at paa Strækningerne AC og Ci B (Fig- 143) blive Vertikalerne altid trykkede, hvis Diagonalerne falde mod Midten, altid strakte, hvis Diagonalerne stige mod Midten; paa det midterste Stykke C Ci kunne Vertikalspændingerne derimod skifte Fortegn. End- videre er Vertikalspændingen numerisk lig Transversalkraften, men ganske uafhængig af ()’s Beliggenhed; Spændingerne V kunne altsaa uden videre maales i Transversal kraftkurven. Derimod er det her ikke ligegyldigt, om Belastningen virker paa Hoved eller Fod; eftersom det ene eller det andet er Tib fældet, hører Vertikalen nemlig til forskellige Fag, saa Q faar forskellige Værdier. I Fig. 145a hører V til Faget m - (m-j-1'), hvis Belastningen virker paa Foden, til Faget (m — 1) - m, hvis Belastningen virker paa Hovedet; i Fig. 145/? er det om- vendt. Man kan ogsaa udtrykke det saaledes, at en Vertikal skal regnes til samme Fag som den Diagonal, med hvilken den støder sammen i et nbelastet Knudepunkt, og saadanne to Stæn- ger have Spændinger med samme lodrette Komposant. Vi have nu set, at man kan bestemme Gitterstængernes Spændinger, naar man blot kender Størrelsen af 1 ransversai- kraften, medens dens Beliggenhed er ligegyldig. Dette er noget særligt for Paralleldrageren; hvis man vil benytte 1 rans- versalkraften til Bestemmelse af Gitterstængernes Spændinger i krumlinede Dragere (Culmann’s Methode), maa man kende Beliggenheden af Q for at kunne foretage Opløsningen. Dette
