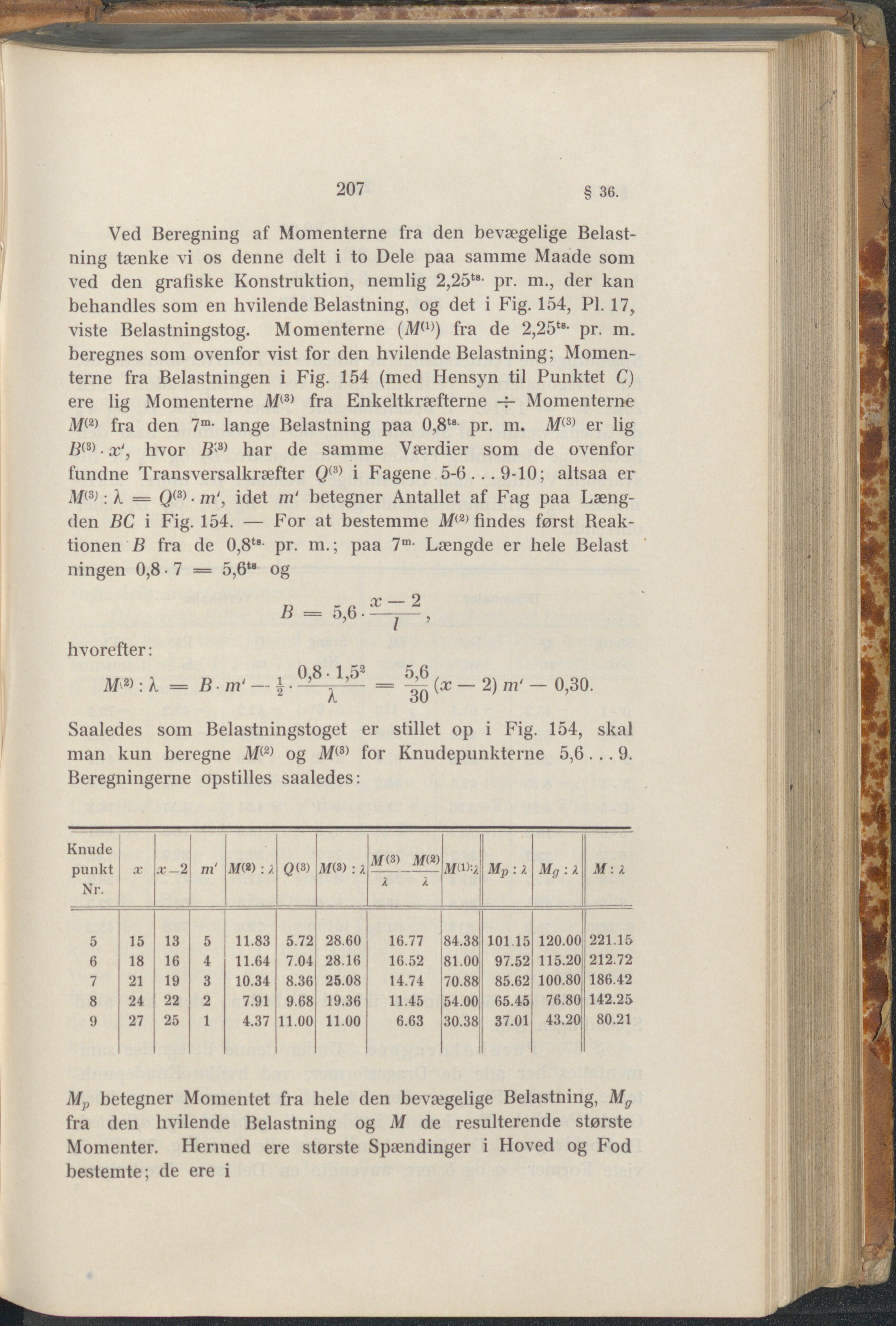

207 § 36. Ved Beregning af Momenterne fra den bevægelige Belast- ning tænke vi os denne delt i to Dele paa samme Maade som ved den grafiske Konstruktion, nemlig 2,25ts- pr. m., der kan behandles som en hvilende Belastning, og det i Fig. 154, PI. 17, viste Belastningstog. Momenterne fra de 2,25ts- pr. m. beregnes som ovenfor vist for den hvilende Belastning; Momen- terne fra Belastningen i Fig. 154 (med Hensyn til Punktet C) ere lig Momenterne Af(3) fra Enkeltkræfterne 4- Momenterne Jf(2) fra den 7m- lange Belastning paa 0,8t8 pr. m. M(3) er lig hvor B™ har de samme Værdier som de ovenfor fundne Transversalkræfter Q(3) i Fagene 5-6... 9-10; altsaa er MW: Å = idet in' betegner Antallet af Fag paa Læng- den BC i Fig. 154. — For at bestemme findes først Reak- tionen B fra de 0,8ts pr. m.; paa 7m- Længde er hele Belast ningen 0,8 -7 = 5,6tB og hvorefter: O W 1 K2 \ ß = B m‘— 1.^-^ = (x - 2) m1 - 0,30. Æ ou Saaledes som Belastningstoget er stillet op i Fig. 154, skal man kun beregne 3f(2) og M(S) for Knudepunkterne 5,6... 9. Beregningerne opstilles saaledes: Knude punkt Nr. X x-2 m‘ M(«): z Q(3) MO) : 2 MO) MW Mp: X Mg: k M: 2 X X 5 15 13 5 11.83 5.72 28.60 16.77 84.38 101.15 120.00 221.15 6 18 16 4 11.64 7.04 28.1(5 16.52 81.00 97.52 115.20 212.72 7 21 19 3 10.34 8.36 25.08 14.74 70.88 85.62 100.80 186.42 8 24 22 2 7.91 9.68 19.36 11.45 54.00 65.45 76.80 142.25 9 27 25 1 4.37 11.00 11.00 6.63 30.38 37.01 43.20 80.21 Mp betegner Momentet fra hele den bevægelige Belastning, Mg fra den hvilende Belastning og M de resulterende største Momenter. Hermed ere største Spændinger i Hoved og Fod bestemte; de ere i
