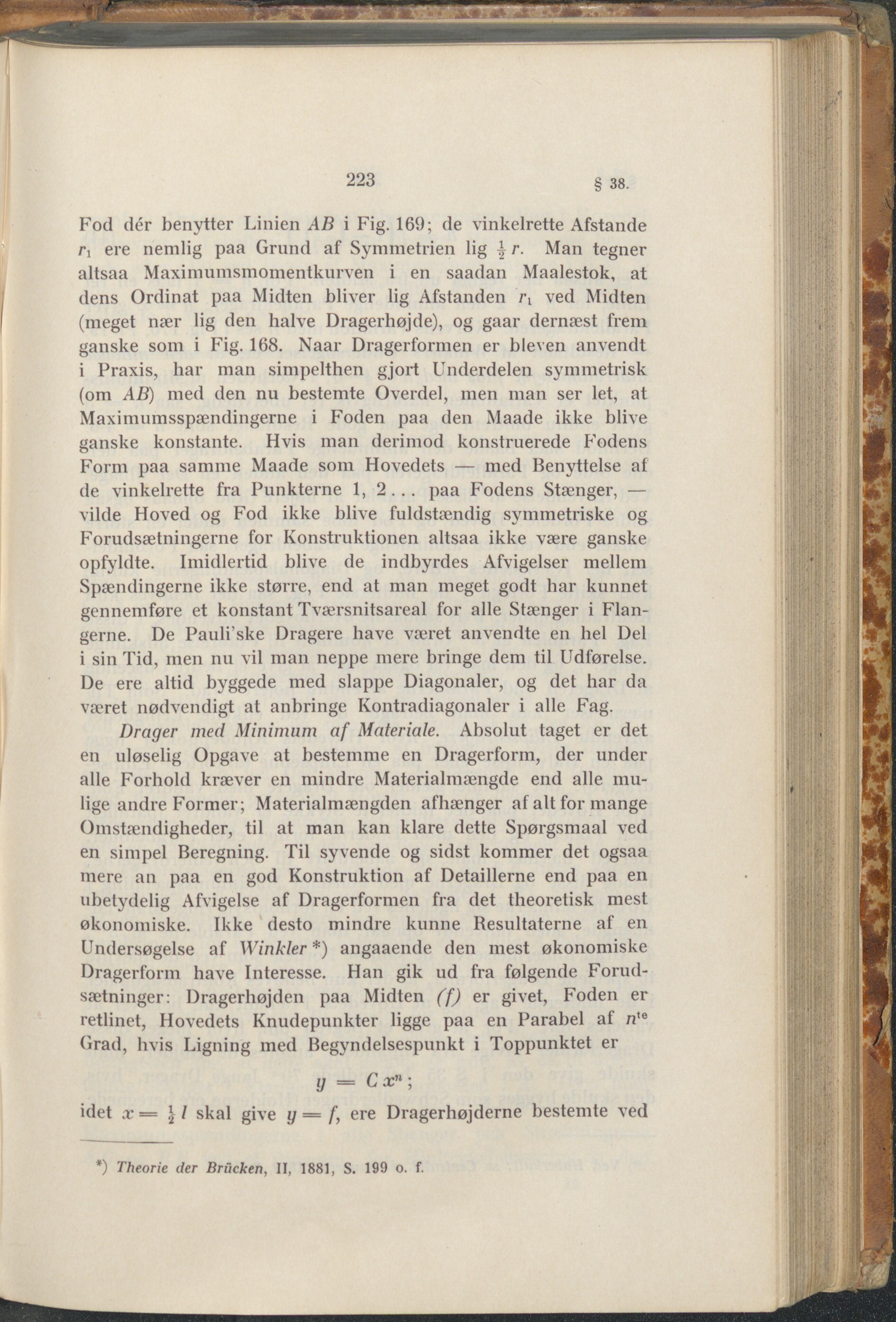

223 § 38. Fod dér benytter Linien AB i Fig. 169; de vinkelrette Afstande ri ere nemlig paa Grund af Symmetrien lig | r. Man tegner altsaa Maximumsmomentkurven i en saadan Maalestok, at dens Ordinat paa Midten bliver lig Afstanden r{ ved Midten (meget nær lig den halve Dragerhøjde), og gaar dernæst frem ganske som i Fig. 168. Naar Dragerformen er bleven anvendt i Praxis, har man simpelthen gjort Underdelen symmetrisk (om AB) med den nu bestemte Overdel, men man ser let, at Maximumsspændingerne i Foden paa den Maade ikke blive ganske konstante. Hvis man derimod konstruerede Fodens Form paa samme Maade som Hovedets — med Benyttelse af de vinkelrette fra Punkterne 1, 2... paa Fodens Stænger, — vilde Hoved og Fod ikke blive fuldstændig symmetriske og Forudsætningerne for Konstruktionen altsaa ikke være ganske opfyldte. Imidlertid blive de indbyrdes Afvigelser mellem Spændingerne ikke større, end at man meget godt har kunnet gennemføre et konstant Tværsnitsareal for alle Stænger i Flan- gerne. De Pauli’ske Dragere have været anvendte en hel Del i sin Tid, men nu vil man neppe mere bringe dem til Udførelse. De ere altid byggede med slappe Diagonaler, og det har da været nødvendigt at anbringe Kontradiagonaler i alle Fag. Drager med Minimum af Materiale. Absolut taget er det en uløselig Opgave at bestemme en Dragerform, der under alle Forhold kræver en mindre Materialmængde end alle mu- lige andre Former; Materialmængden afhænger af alt for mange Omstændigheder, til at man kan klare dette Spørgsmaal ved en simpel Beregning. Til syvende og sidst kommer det ogsaa mere an paa en god Konstruktion af Detaillerne end paa en ubetydelig Afvigelse af Dragerformen fra det theoretisk mest økonomiske. Ikke desto mindre kunne Resultaterne af en Undersøgelse af Winkler *) angaaende den mest økonomiske Dragerform have Interesse. Han gik ud fra følgende Forud- sætninger: Dragerhøjden paa Midten (f) er givet, Foden er retlinet, Hovedets Knudepunkter ligge paa en Parabel af nte Grad, hvis Ligning med Begyndelsespunkt i Toppunktet er y = Cxn\ idet x = \ l skal give y = f, ere Dragerhøjderne bestemte ved *) Theorie der Brücken, II, 1881, S. 199 o. f.
