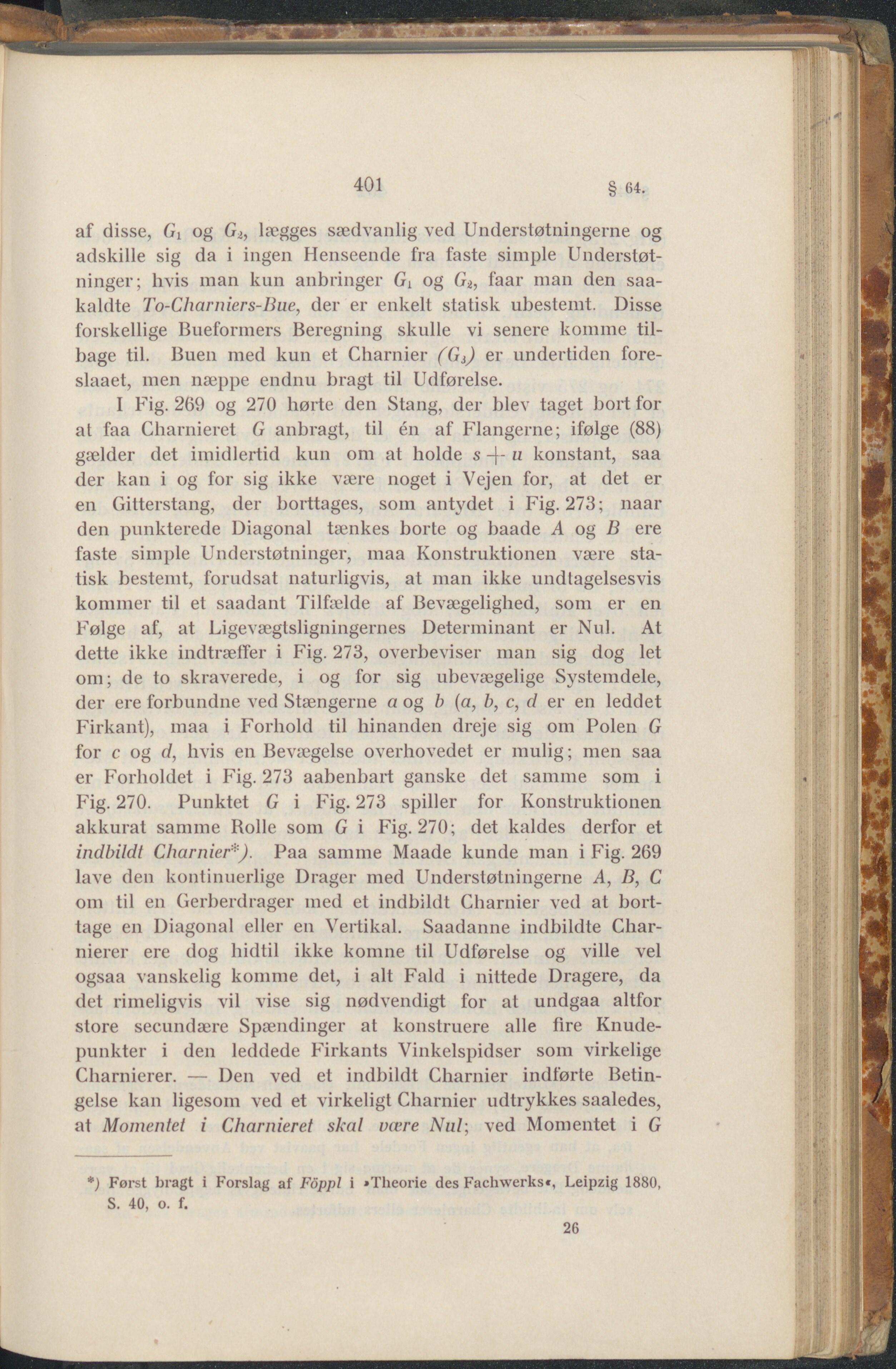

401 § 64. af disse, Gi og G>, lægges sædvanlig ved Understøtningerne og adskille sig da i ingen Henseende fra faste simple Understøt- ninger; hvis man kun anbringer GL og G*, faar man den saa- kaldte To-Charniers-Bue, der er enkelt statisk ubestemt. Disse forskellige Bueformers Beregning skulle vi senere komme til- bage til. Buen med kun et Charnier (G3) er undertiden fore- slaaet, men næppe endnu bragt til Udførelse. I Fig. 269 og 270 hørte den Stang, der blev taget bort for at faa Charnieret G anbragt, til én af Flangerne; ifølge (88) gælder det imidlertid kun om at holde s 4*11 konstant, saa der kan i og for sig ikke være noget i Vejen for, at det er en Gitterstang, der borttages, som antydet i Fig. 273; naar den punkterede Diagonal tænkes borte og baade A og B ere faste simple Understøtninger, maa Konstruktionen være sta- tisk bestemt, forudsat naturligvis, at man ikke undtagelsesvis kommer til et saadant Tilfælde af Bevægelighed, som er en Følge af, at Ligevægtsligningernes Determinant er Nul. At dette ikke indtræffer i Fig. 273, overbeviser man sig dog let om; de to skraverede, i og for sig ubevægelige Systemdele, der ere forbundne ved Stængerne a og b (a, b, c, d er en leddet Firkant), maa i Forhold til hinanden dreje sig om Polen G for c og d, hvis en Bevægelse overhovedet er mulig; men saa er Forholdet i Fig. 273 aabenbart ganske det samme som i Fig. 270. Punktet G i Fig. 273 spiller for Konstruktionen akkurat samme Rolle som G i Fig. 270; det kaldes derfor et indbildt Charnier*). Paa samme Maade kunde man i Fig. 269 lave den kontinuerlige Drager med Understøtningerne A, B, C om til en Gerberdrager ined et indbildt Charnier ved at bort- tage en Diagonal eller en Vertikal. Saadanne indbildte Char- merer ere dog hidtil ikke komne til Udførelse og ville vel ogsaa vanskelig komme det, i alt Fald i nittede Dragere, da det rimeligvis vil vise sig nødvendigt for at undgaa altfor store secundære Spændinger at konstruere alle fire Knude- punkter i den leddede Firkants Vinkelspidser som virkelige Charmerer. — Den ved et indbildt Charnier indførte Betin- gelse kan ligesom ved et virkeligt Charnier udtrykkes saaledes, at Momentet i Charnieret skal være Nul-, ved Momentet i G *) Først bragt i Forslag af Föppl i »Theorie des Fachwerks«, Leipzig 1880, S. 40, o. f. 26
