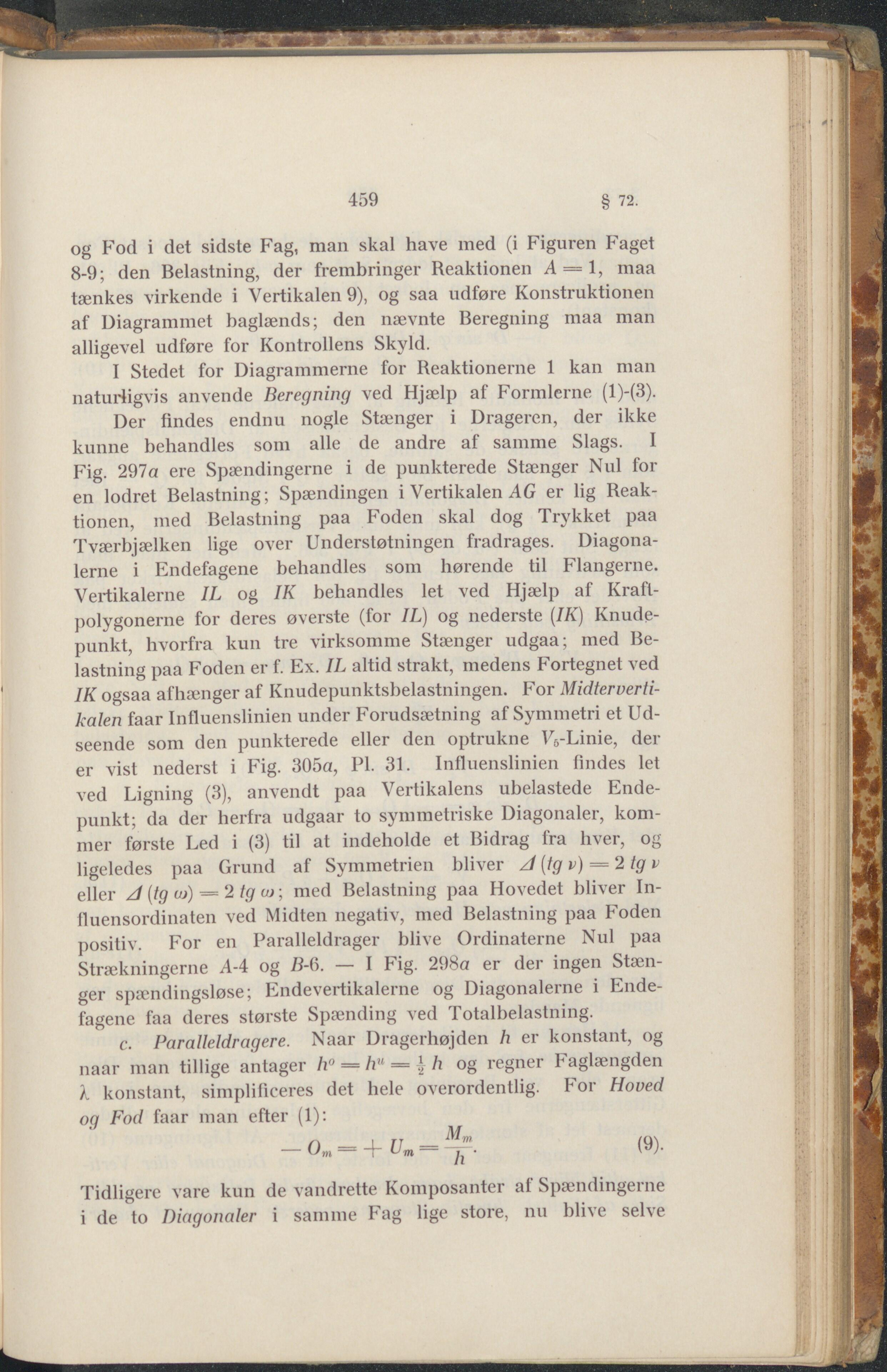

459 § 72. og Fod i det sidste Fag, man skal have med (i Figuren Faget 8-9; den Belastning, der frembringer Reaktionen 4 = 1, maa tænkes virkende i Vertikalen 9), og saa udføre Konstruktionen af Diagrammet baglænds; den nævnte Beregning maa man alligevel udføre for Kontrollens Skyld. I Stedet for Diagrammerne for Reaktionerne 1 kan man naturligvis anvende Beregning ved Hjælp af Formlerne (l)-(3). Der findes endnu nogle Stænger i Drageren, der ikke kunne behandles som alle de andre af samme Slags. I Fig. 297a ere Spændingerne i de punkterede Stænger Nul for en lodret Belastning; Spændingen i Vertikalen AG er lig Reak- tionen, med Belastning paa Foden skal dog Trykket paa Tværbjælken lige over Understøtningen fradrages. Diagona- lerne i Endefagene behandles som hørende til Flangerne. Vertikalerne IL og IK behandles let ved Hjælp af Kraft- polygonerne for deres øverste (for IL) og nederste (IK) Knude- punkt, hvorfra kun tre virksomme Stænger udgaa; med Be- lastning paa Foden er f. Ex. IL altid strakt, medens Fortegnet ved IK ogsaa afhænger af Knudepunktsbelastningen. For Midter verti- kalen faar Influenslinien under Forudsætning af Symmetri et Ud- seende som den punkterede eller den optrukne Ve-Linie, der er vist nederst i Fig. 305a, PI. 31. Influenslinien findes let ved Ligning (3), anvendt paa Vertikalens ubelastede Ende- punkt; da der herfra udgaar to symmetriske Diagonaler, kom- mer første Led i (3) til at indeholde et Bidrag fra hver, og ligeledes paa Grund af Symmetrien bliver J (tg v) = 2tgv eller A (tg w) = 2 tg æ; med Belastning paa Hovedet bliver In- fluensordinaten ved Midten negativ, med Belastning paa Foden positiv. For en Paralleldrager blive Ordinaterne Nul paa Strækningerne A-4 og B-G. — IF ig. 298a er der ingen Stæn- ger spændingsløse; Endevertikalerne og Diagonalerne i Ende- fagene faa deres største Spænding ved Totalbelastning. c. Paralleldragere. Naar Dragerhøjden h er konstant, og naar man tillige antager h° = hu = ± h og regner Faglængden k konstant, simplificeres det hele overordentlig. For Hoved oa Fod faar man efter (1): y M -O„ = + U„=-^. (9). Tidligere vare kun de vandrette Komposanter af Spændingerne i de to Diagonaler i samme Fag lige store, nu blive selve
