Die Monier - Bauweise, D. R.-.Pat
(Eisengerippe mit cement-umhüllung)

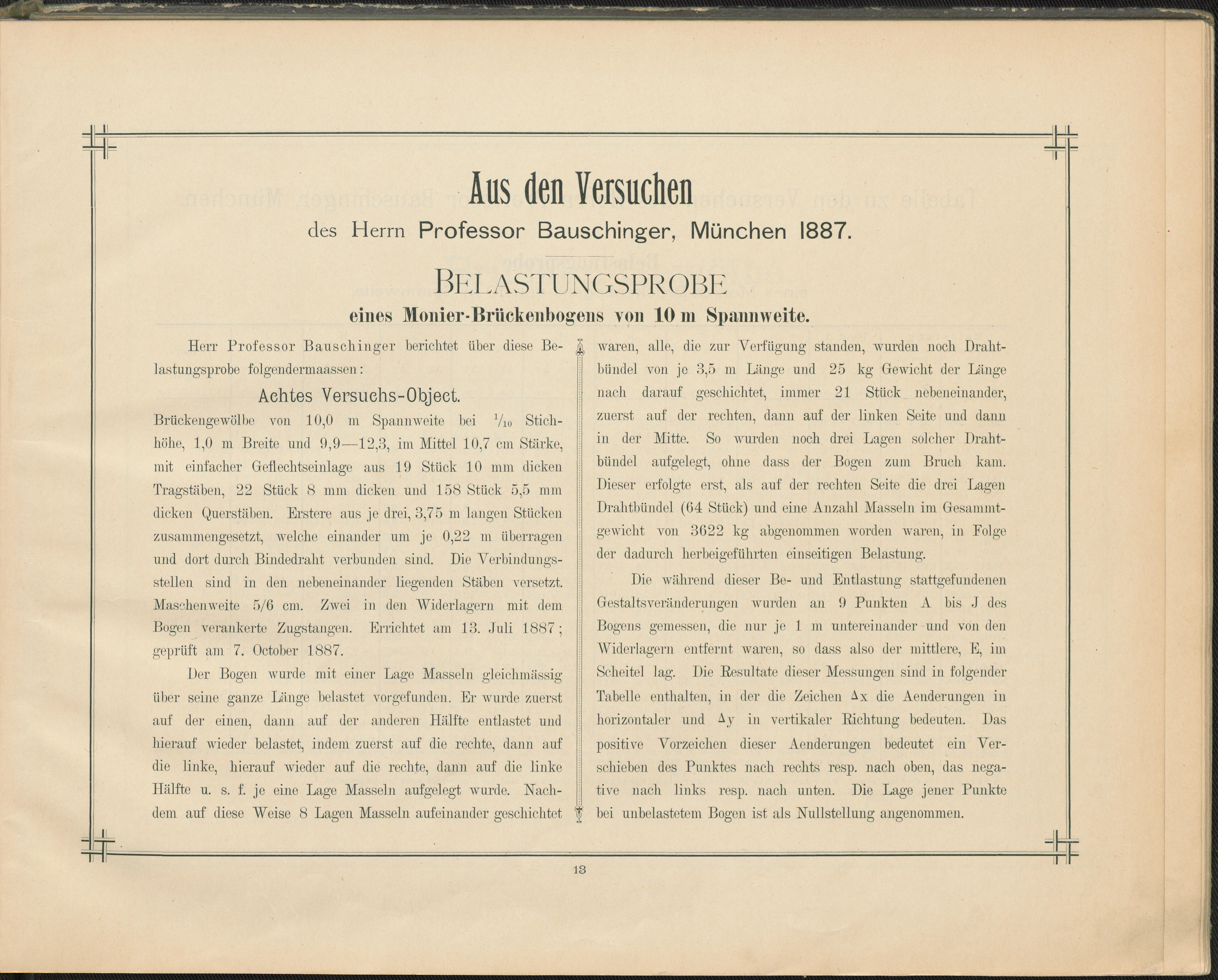

Åus den Versuchen des Herrn Professor Bauschinger, Munchen 1887. Belastungsprobe eines Monier-Bruckenbogens von 10 m Spannweite. Herr Professor Bauschinger bericlitet uber diese Be- Å waren, alle, die zur Verfiigung standen, wurden nocli Dralit- lastungsprobe folgendermaassen: Aehtes Versuehs-Object. Briickengewolbe von 10,0 m Spannweite bei Vio Stich- lidlie, 1,0 m Breite und 9,9—12,3, im Mittel 10,7 cm Starke, mit einfacher Geflechtseinlage aus 19 Stuck 10 mm dicken Tragstaben, 22 Stuck 8 mm dicken und 158 Stuck 5,5 min dicken Querstaben. Erstere aus je drei, 3,75 m langen Stucken zusammengesétzt, welche einander uni je 0,22 in iiberragen mid dort (lurch Bindedraht verbunden sind. Die Verbindungs- stellen sind in den nebeneinander liegenden Staben versetzt. Maschenweite 5/6 cm. Zwei in den Widerlagern mit clem Bogen verankerte Zugstangen. Errichtet am 13. Juli 1887; gepriift am 7. October 1887. Der Bogen wurde mit, einer Lage Masseln gleichmassig fiber seine gauze Lange belastet vorgef miden. Er wurde zuerst auf der einen, dann auf der anderen Halfte entlastet und liierauf wieder belastet, indeni zuerst auf die reclite, dann auf die Jinke, liierauf wieder auf die reclite, dann auf die linke Halfte u. s. f. je eine Lage Masseln aufgelegt wurde. Nach- dem auf diese Weise 8 Lagen Masseln aufeinander gescliichtet biindel von je 3,5 m Lange und 25 kg Gewicht der Lange nacli darauf gescliichtet, immer 21 Stuck nebeneinaiider, zuerst auf der recliten, dann auf der linken Seite und dann in der Mitte. So wurden noch drei Lagen soldier Draht- biindel aufgelegt, olme class der Bogen zum Bruch kam. Dieser erfolgte erst, als auf der recliten Seite die drei Lagen Drahtbiinde] (64 Stiick) und eine Anzahl Masseln ini Gesammt- gewiclit von 3622 kg aogenonimeii worden waren, in Folge dor dadurcli lierbeigefiihrten einseitigen Belastung. Die wåhrend dieser Be- und Entlastung stattgefundeneii Gestaltsveraiiderungen wurden an 9 Punkten A bis J des Bogens gemessen, die nur je 1 m untereinander und von den Widerlagern entfernt waren, so class also der mit,tiere, E, im Scheitel Jae;. Die Besultate dieser Messuiigen sind in fol gen der Tabelle entlialten, in der die Zeichen Ax die Aenderungen in horizontal er und Ay in vertikaler Riclitung bedeuten. Das positive Vorzeiclien dieser Aenderungeii bedeutet ein Ver- se! liebeii des Punktes nacli reclits resp. nacli oben, das nega- tive nacli links resp. nacli unten. Die Lage jener Punkte bei unbelastetem Bogen ist als Nullstellung augen ommen.
