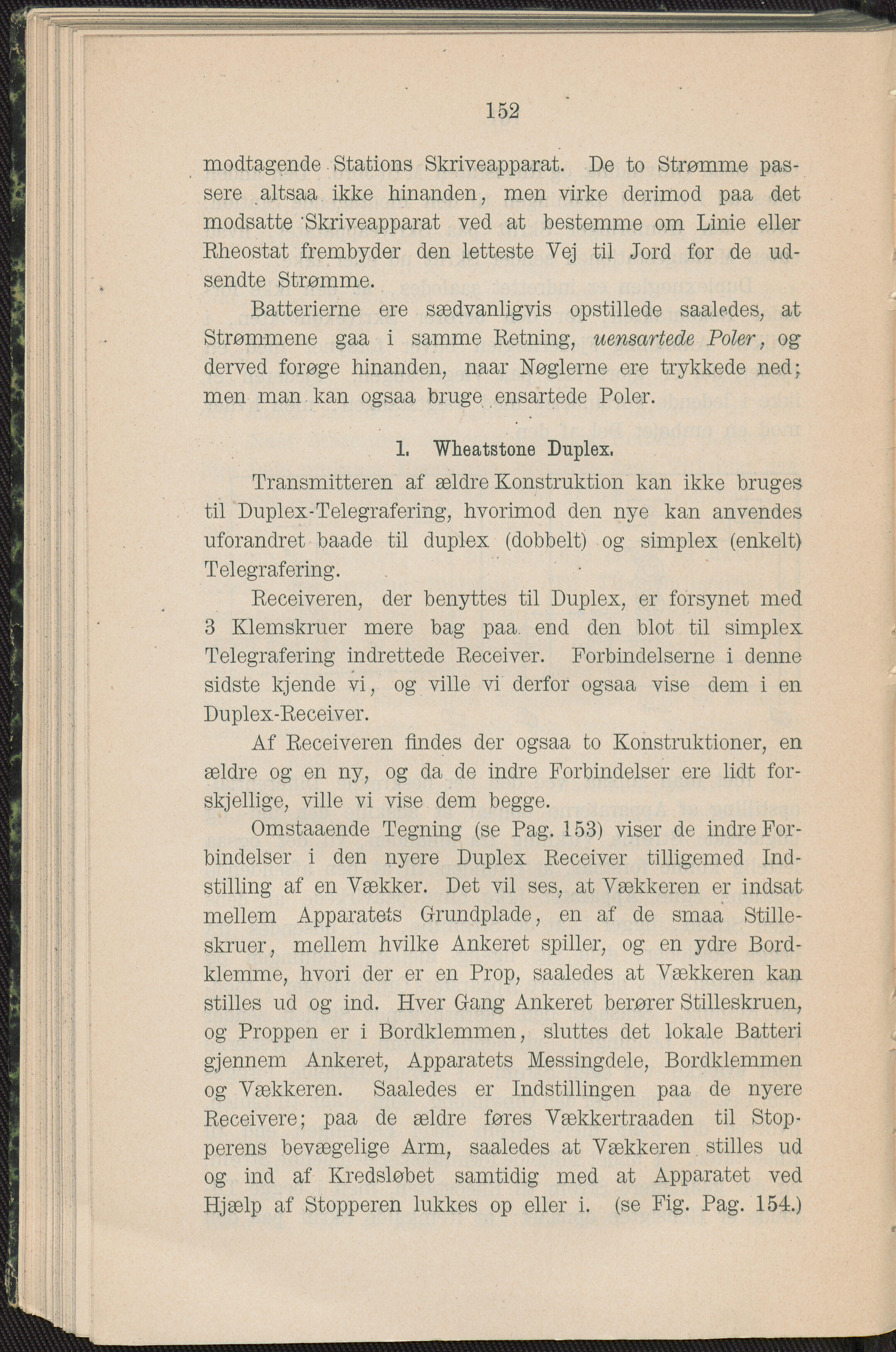

152 modtagende Stations Skriveapparat. De to Strømme pas- sere altsaa ikke hinanden, men virke derimod paa det modsatte ’Skriveapparat ved at bestemme om Linie eller Rheostat frembyder den letteste Vej til Jord for de ud- sendte Strømme. Batterierne ere sædvanligvis opstillede saaledes, at Strømmene gaa i samme Retning, uensartede Poler, og derved forøge hinanden, naar Nøglerne ere trykkede ned; men man kan ogsaa bruge ensartede Poler. 1. Wheatstone Duplex. Transmitteren af ældre Konstruktion kan ikke bruges til Duplex-Telegrafering, hvorimod den nye kan anvendes uforandret baade til duplex (dobbelt) og simplex (enkelt) Telegrafering. Receiveren, der benyttes til Duplex, er forsynet med 3 Klemskruer mere bag paa end den blot til simplex Telegrafering indrettede Receiver. Forbindelserne i denne sidste kjende vi, og ville vi derfor ogsaa vise dem i en Duplex-Receiver. Af Receiveren findes der ogsaa to Konstruktioner, en ældre og en ny, og da de indre Forbindelser ere lidt for- skjellige, ville vi vise dem begge. Omstaaende Tegning (se Pag. 153) viser de indre For- bindelser i den nyere Duplex Receiver tilligemed Ind- stilling af en Vækker. Det vil ses, at Vækkeren er indsat mellem Apparatets Grundplade, en af de smaa Stille- skruer, mellem hvilke Ankeret spiller, og en ydre Bord- klemme, hvori der er en Prop, saaledes at Vækkeren kan stilles ud og ind. Hver Gang Ankeret berører Stilleskruen, og Proppen er i Bordklemmen, sluttes det lokale Batteri gjennem Ankeret, Apparatets Messingdele, Bordklemmen og Vækkeren. Saaledes er Indstillingen paa de nyere Receivere; paa de ældre føres Vækkertraaden til Stop- perens bevægelige Arm, saaledes at Vækkeren stilles ud og ind af Kredsløbet samtidig med at Apparatet ved Hjælp af Stopperen lukkes op eller i. (se Fig. Pag. 154.)
