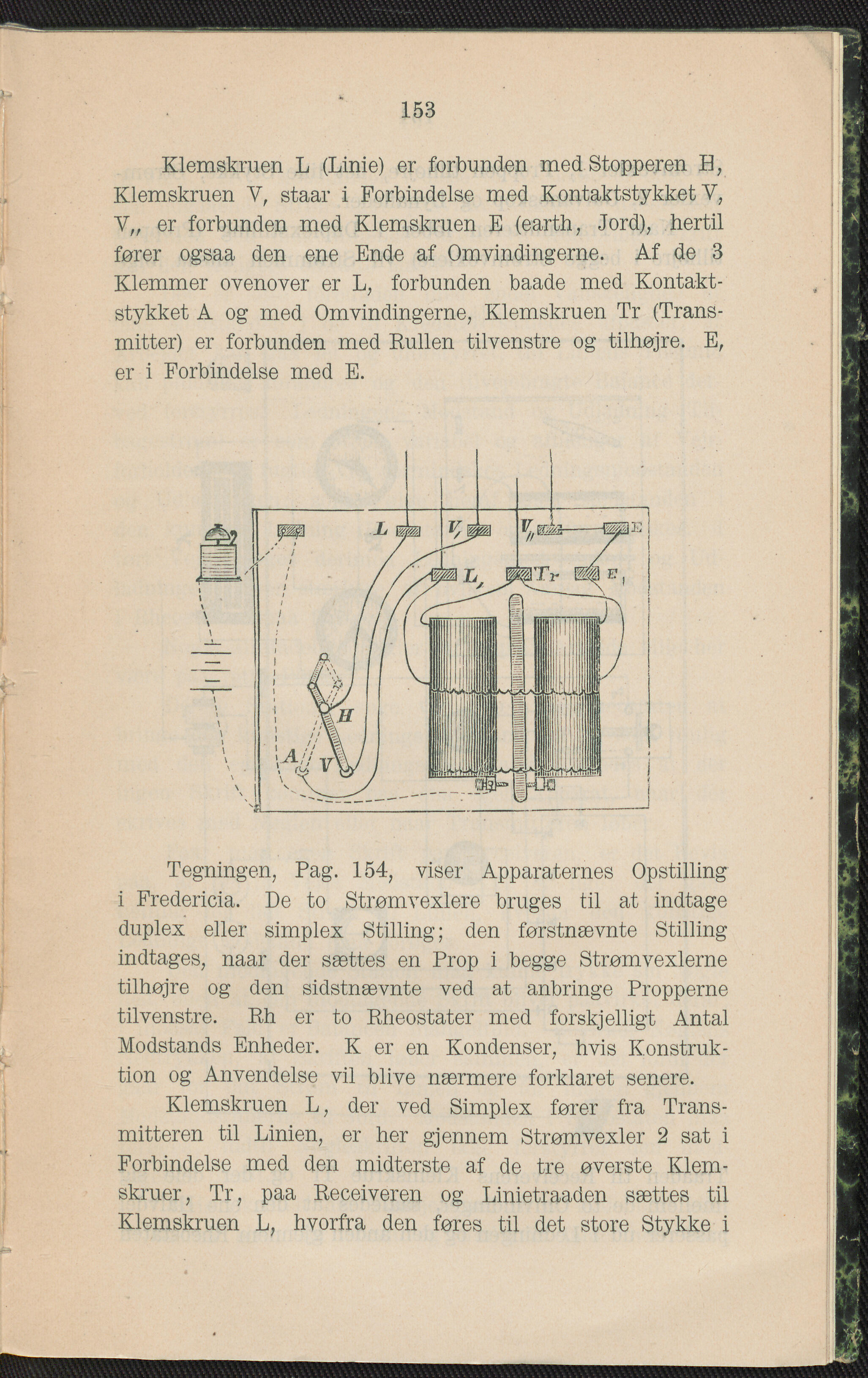

153 Klemskruen L (Linie) er forbunden med Stopperen H, Klemskruen V, staar i Forbindelse med Kontaktstykket V? V„ er forbunden med Klemskruen E (earth, Jord), hertil fører ogsaa den ene Ende af Omvindingerne. Af de 3 Klemmer ovenover er L, forbunden baade med Kontakt- stykket A og med Omvindingerne, Klemskruen Tr (Trans- mitter) er forbunden med Rullen tilvenstre og tilhøjre. E, er i Forbindelse med E. Tegningen, Pag. 154-, viser Apparaternes Opstilling i Fredericia. De to Strømvexlere bruges til at indtage duplex eller simplex Stilling; den førstnævnte Stilling indtages, naar der sættes en Prop i begge Strømvexlerne tilhøjre og den sidstnævnte ved at anbringe Propperne tilvenstre. Bh er to Rheostater med forskjelligt Antal Modstands Enheder. K er en Kondenser, hvis Konstruk- tion og Anvendelse vil blive nærmere forklaret senere. Klemskruen L7 der ved Simplex fører fra Trans- mitteren til Linien, er her gjennem Strømvexler 2 sat i Forbindelse med den midterste af de tre øverste Klem- skruer , Tr, paa Receiveren og Linietraaden sættes til Klemskruen L, hvorfra den føres til det store Stykke i
