Hovedtrækkene af de vigtigste fysiske Maalemetoder

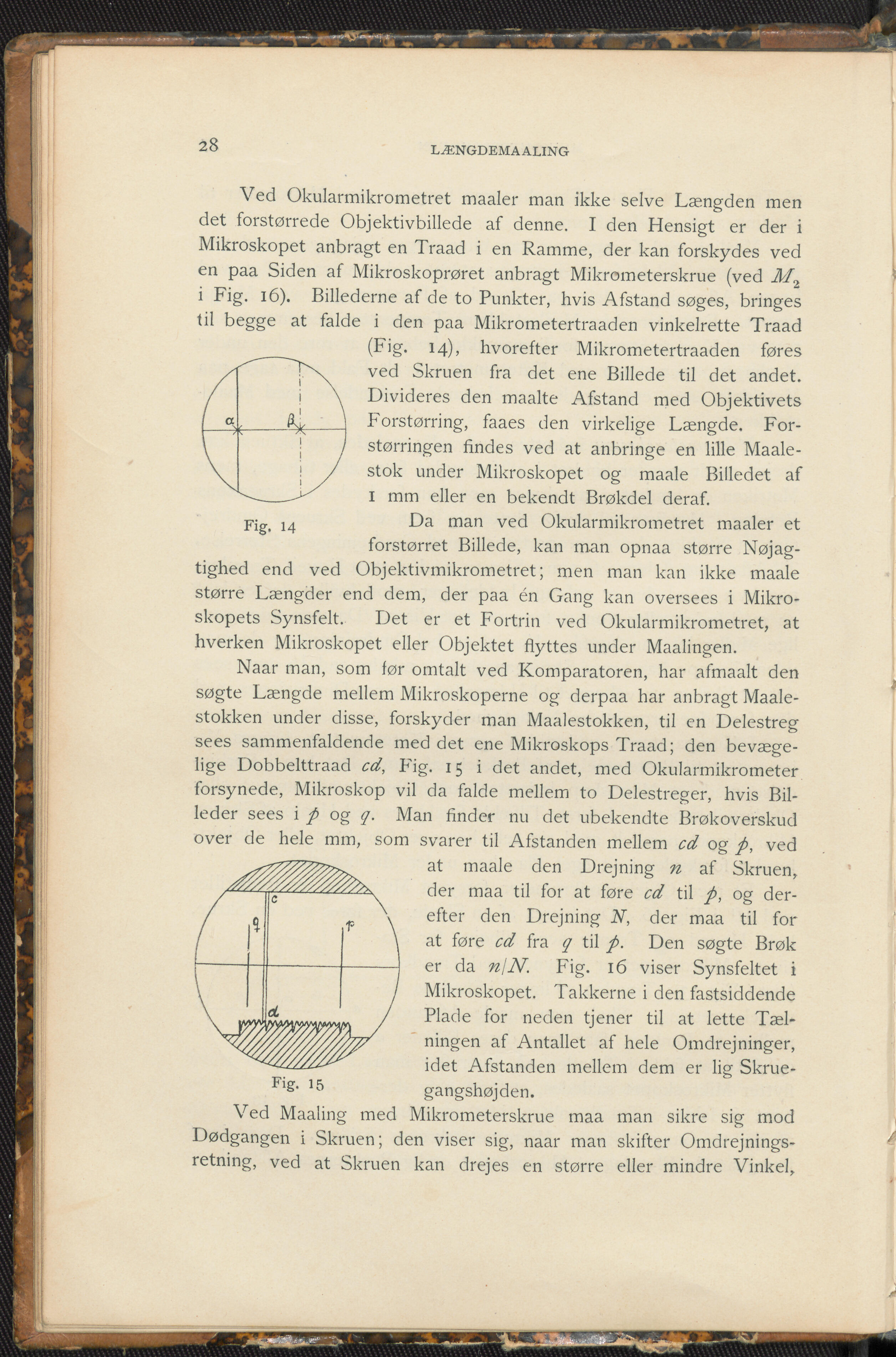

28 LÆNGDEMAALING Ved Okularmikrometret maaler man ikke selve Længden men det forstørrede Objektivbillede af denne. I den Hensigt er der i Mikroskopet anbragt en Traad i en Ramme, der kan forskydes ved en paa Siden af Mikroskoprøret anbragt Mikrometerskrue (ved J/., i Fig. 16). Billederne af de to Punkter, hvis Afstand søges, bringes til begge at falde i den paa Mikrometertraaden vinkelrette Traad (Fig. 14), hvorefter Mikrometertraaden føres ved Skruen fra det ene Billede til det andet. Divideres den maalte Afstand med Objektivets Forstørring, faaes den virkelige Længde. For- stør-ringen Andes ved at anbringe en lille Maale- stok under Mikroskopet og maale Billedet af i mm eller en bekendt Brøkdel deraf. Da man ved Okularmikrometret maaler et forstørret Billede, kan man opnaa større Nøjag- Objektivmikrometret; men man kan ikke maale tighed end ved større Længder end dem, der paa én Gang kan oversees i Mikro- skopets Synsfelt. Det er et Fortrin ved Okularmikrometret, at hverken Mikroskopet eller Objektet flyttes under Maalingen. Naar man, som før omtalt ved Komparatoren, har afmaalt den søgte Længde mellem Mikroskoperne og derpaa har anbragt Maale- stokken under disse, forskyder man Maalestokken, til en Delestreg sees sammenfaldende med det ene Mikroskops Traad; den bevæge- lige Dobbelttraad cd, Fig. 15 i det andet, med Okularmikrometer forsynede, Mikroskop vil da falde mellem to Delestreger, hvis Bil- leder sees i / og q. Man finder nu det ubekendte Brøkoverskud over de hele mm, som Fig. 15 svarer til Afstanden mellem cd og p, ved at maale den Drejning n af Skruen, der maa til for at føre cd til og der- efter den Drejning N, der maa til for at føre cd fra q til /. Den søgte Brøk er da n/N Fig. 16 viser Synsfeltet i Mikroskopet. Takkerne i den fastsiddende Plade for neden tjener til at lette Tæl- ningen af Antallet af hele Omdrejninger, idet Afstanden mellem dem er lig Skrue- gangshøjden. Ved Maaling med Mikrometerskrue maa man sikre sig mod Dødgangen i Skruen; den viser sig, naar man skifter Omdrejnings- retning, ved at Skruen kan drejes en større eller mindre Vinkel,.
