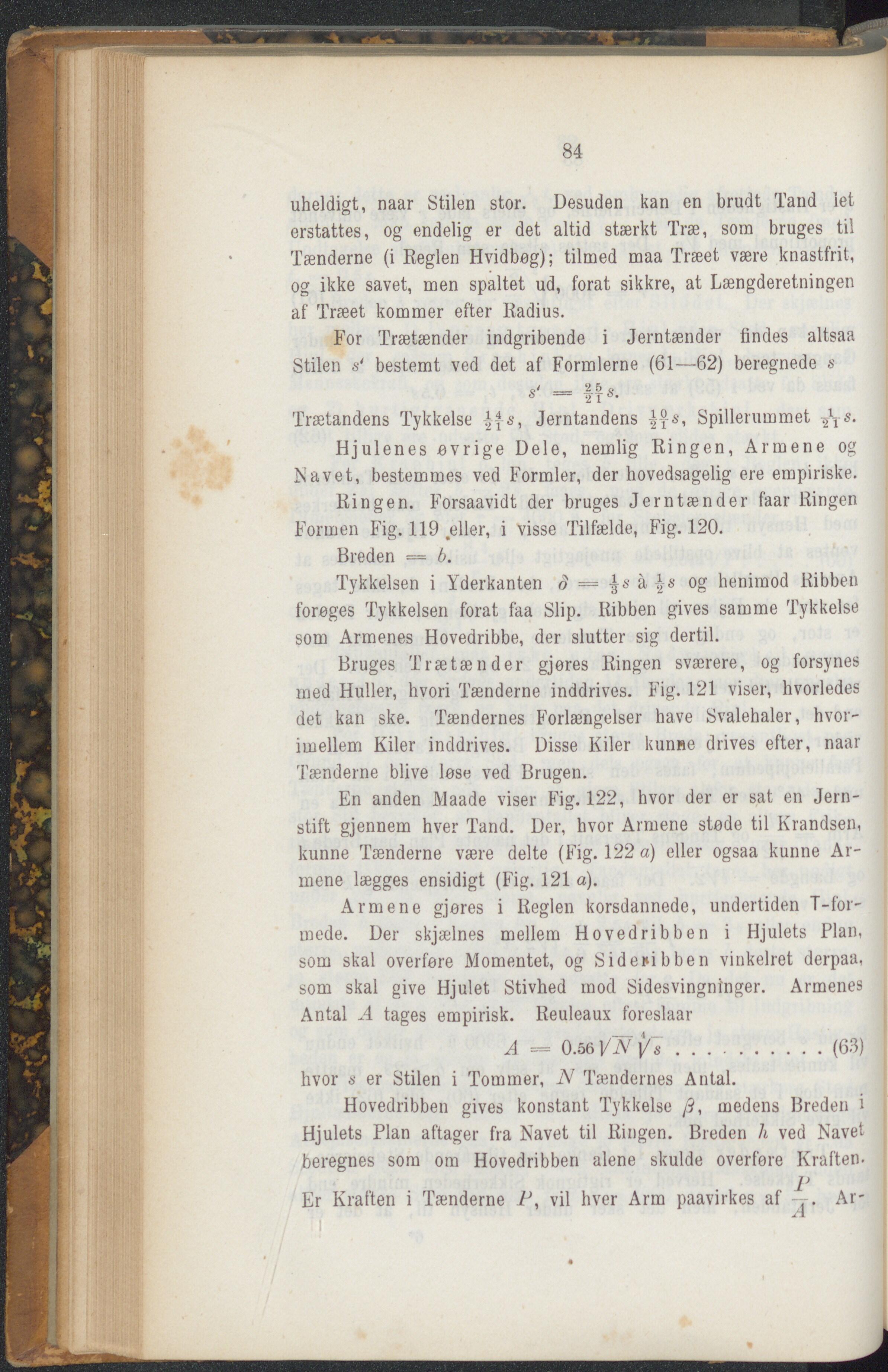

84 uheldigt, naar Stilen stor. Desuden kan en brudt Tand let erstattes, og endelig er det altid stærkt Træ, som bruges til Tænderne (i Reglen Hvidbøg); tilmed maa Træet være knastfrit, og ikke savet, men spaltet ud, forat sikkre, at Længderetningen af Træet kommer efter Radius. For Trætænder indgribende i Jerntænder findes altsaa Stilen s* bestemt ved det af Formlerne (61—62) beregnede s s' = s. Trætandens Tykkelse Jerntandens ^s, Spillerummet s. Hjulenes øvrige Dele, nemlig Ringen, Armene og Navet, bestemmes ved Formler, der hovedsagelig ere empiriske. Ringen. Forsaavidt der bruges Jerntænder faar Ringen Formen Fig. 119 eller, i visse Tilfælde, Fig. 120. Breden — b. Tykkelsen i Yderkanten o = å og henimod Ribben forøges Tykkelsen forat faa Slip. Ribben gives samme Tykkelse som Armenes Hovedribbe, der slutter sig dertil. Bruges Trætænder gjøres Ringen sværere, og forsynes med Huller, hvori Tænderne inddrives. Fig. 121 viser, hvorledes det kan ske. Tændernes Forlængelser have Svalehaler, hvor- imellem Kiler inddrives. Disse Kiler kunne drives efter, naar Tænderne blive lose ved Brugen. En anden Maade viser Fig. 122, hvor der er sat en Jern- stift gjennem hver Tand. Der, hvor Armene støde til Krandsen, kunne Tænderne være delte (Fig. 122 a) eller ogsaa kunne Ar- mene lægges ensidigt (Fig. 121 a). Armene gjøres i Reglen korsdannede, undertiden T-for- inede. Der skjælnes mellem Hovedribben i Hjulets Plan, som skal overføre Momentet, og Sidenbben vinkelret derpaa, som skal give Hjulet Stivhed mod Sidesvingninger. Armenes Antal A tages empirisk. Reuleaux foreslaar A = 0.561/77^7.....................(63) hvor s er Stilen i Tommer, 2V Tændernes Antal. Hovedribben gives konstant Tykkelse /?, medens Brøden i Hjulets Plan aftager fra Navet til Ringen. Breden li ved Navet beregnes som om Hovedribben alene skulde overføre Kraften- Er Kraften i Tænderne P, vil hver Arm paavirkes af -T. Ar- A
