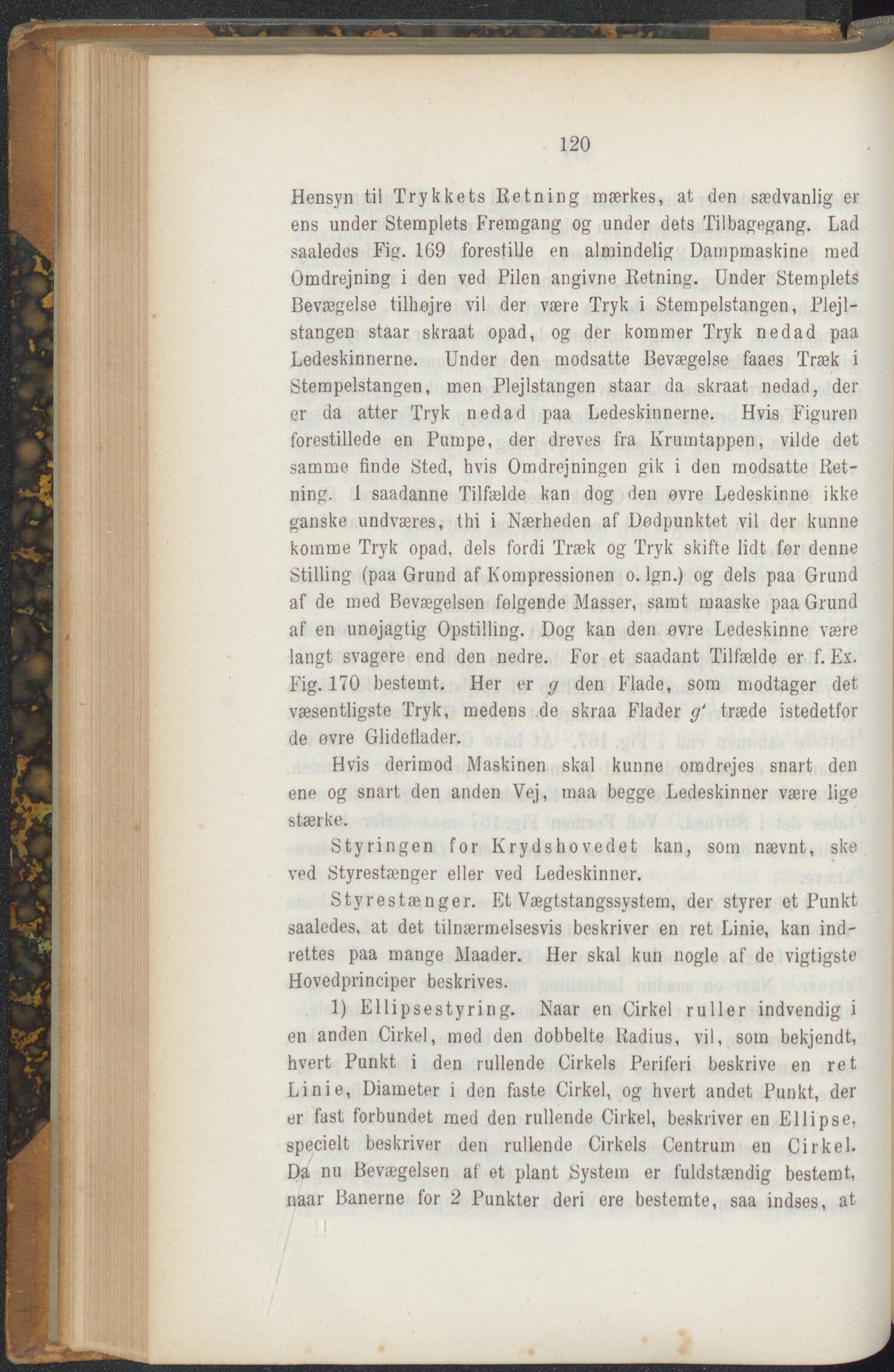

Hensyn til Trykkets Retning mærkes, at den sædvanlig er ens under Stemplets Fremgang og under dets Tilbagegang. Lad saaledes Fig. 169 forestille en almindelig Dampmaskine med Omdrejning i den ved Pilen angivne Retning. Under Stemplets Bevægelse tilhøjre vil der være Tryk i Stempelstangen, Plejl- stangen staar skraat opad, og der kommer Tryk nedad paa Ledeskinnerne. Under den modsatte Bevægelse faaes Træk i Stempelstangen, men Plejlstangen staar da skraat nedad, der er da atter Tryk nedad paa Ledeskinnerne. Hvis Figuren forestillede en Pumpe, der dreves fra Krumtappen, vilde det samme finde Sted, hvis Omdrejningen gik i den modsatte Ret- ning. I saadanne Tilfælde kan dog den øvre Ledeskinne ikke ganske undværes, thi i Nærheden af Dødpunktet vil der kunne komme Tryk opad, dels fordi Træk og Tryk skifte lidt før denne Stilling (paa Grund af Kompressionen o. Ign.) og dels paa Grund af de med Bevægelsen følgende Masser, samt maaske paa Grund af en unøjagtig Opstilling. Dog kan den ovre Ledeskinne være langt svagere end den nedre. For et saadant Tilfælde er f. Ex. Fig. 170 bestemt. Her er g den Flade, som modtager det væsentligste Tryk, medens de skraa Flader g‘ træde istedetfor de øvre Glideflader. Hvis derimod Maskinen skal kunne omdrejes snart den ene og snart den anden Vej, inaa begge Ledeskinner være lige stærke. Styringen for Krydshovedet kan, som nævnt, ske vod Styrestænger eller ved Ledeskinner. Styrestænger. Et Vægtstangssystem, der styrer et Punkt saaledes, at det tilnærmelsesvis beskriver en ret Linie, kan ind- rettes paa mange Maader. Her skal kun nogle af de vigtigste Hovedprinciper beskrives. 1) Ellipsestyring. Naar en Cirkel ruller indvendig i en anden Cirkel, med den dobbelte Radius, vil, som bekjendt, hvert Punkt i den rullende Cirkels Periferi beskrive en ret Linie, Diameter i den faste Cirkel, og hvert andet Punkt, der er fast forbundet med den rullende Cirkel, beskriver en Ellipse, specielt beskriver den rullende Cirkels Centrum en Cirkel. Da nu Bevægelsen af et plant System er fuldstændig bestemt, naar Banerne for 2 Punkter deri ere bestemte, saa indses, at
