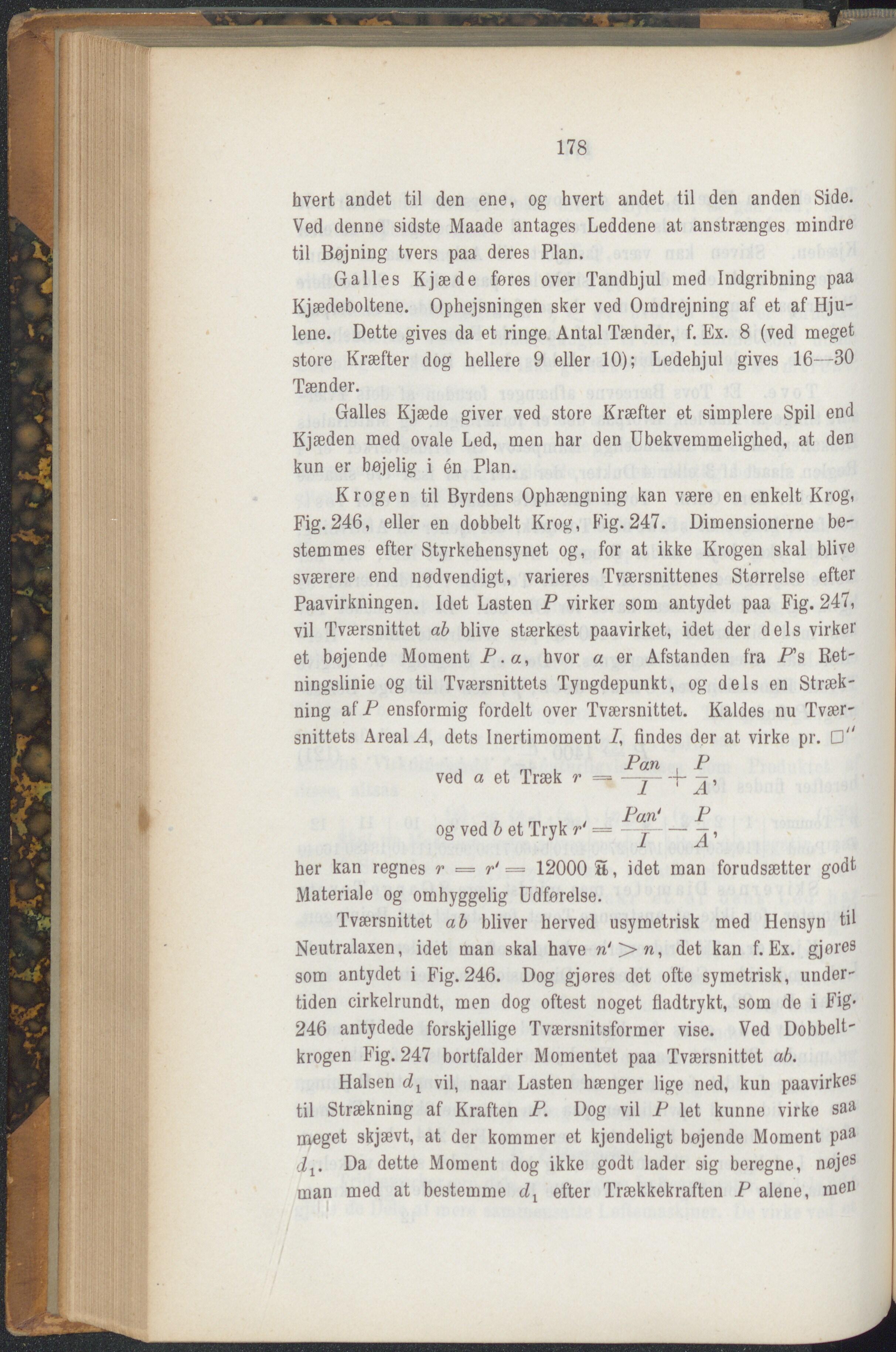

178 hvert andet til den ene, og hvert andet til den anden Side. Ved denne sidste Maade antages Leddene at anstrænges mindre til Bøjning tvers paa deres Plan. Galles Kjæde føres over Tandhjul med Indgribning paa Kjædeboltene. Ophejsningen sker ved Omdrejning af et af Hju- lene. Dette gives da et ringe Antal Tænder, f. Ex. 8 (ved meget store Kræfter dog hellere 9 eller 10); Ledehjul gives 16—30 Tænder. Galles Kjæde giver ved store Kræfter et simplere Spil end Kjæden med ovale Led, men har den Ubekvemæelighed, at den kun er bøjelig i én Plan. Krogen til Byrdens Ophængning kan være en enkelt Krog, Fig. 246, eller en dobbelt Krog, Fig. 247. Dimensionerne be- stemmes efter Styrkehensynet og, for at ikke Krogen skal blive sværere end nødvendigt, varieres Tværsnittenes Størrelse efter Paavirkningen. Idet Lasten P virker som antydet paa Fig. 247, vil Tværsnittet ab blive stærkest paavirket, idet der dels virker et bøjende Moment P.a, hvor a er Afstanden fra P’s Ret' ningslinie og til Tværsnittets Tyngdepunkt, og dels en Stræk- ning af P ensformig fordelt over Tværsnittet. Kaldes nu Tvær' snittets Areal A, dets Inertimoment I, findes der at virke pr. □" , 4. m i ^an I ? ved a et Træk r = —y— -f- -z, 7 Pi Pan1 P og ved b et Tryk r' = —f------z, _/ PJL her kan regnes r = r‘ = 12000 £t>, idet man forudsætter godt Materiale og omhyggelig Udførelse. Tværsnittet a b bliver herved usymetrisk med Hensyn til Neutralaxen, idet man skal have n'>n, det kan f. Ex. gjøi’eS som antydet i Fig. 246. Dog gjores det ofte symetrisk, under- tiden cirkelrundt, men dog oftest noget fladtrykt, som de i Fig« 246 antydede forskjellige Tværsnitsformer vise. Ved Dobbelt' krogen Fig. 247 bortfalder Momentet paa Tværsnittet ab. Halsen dx vil, naar Lasten hænger lige ned, kun paavirkes til Strækning af Kraften P. Dog vil P let kunne virke saa meget skjævt, at der kommer et kjendeligt bøjende Moment paa Da dette Moment dog ikke godt lader sig beregne, nøjeS med at bestemme cZ1 efter Trækkekraften P alene, me11 d1. man
