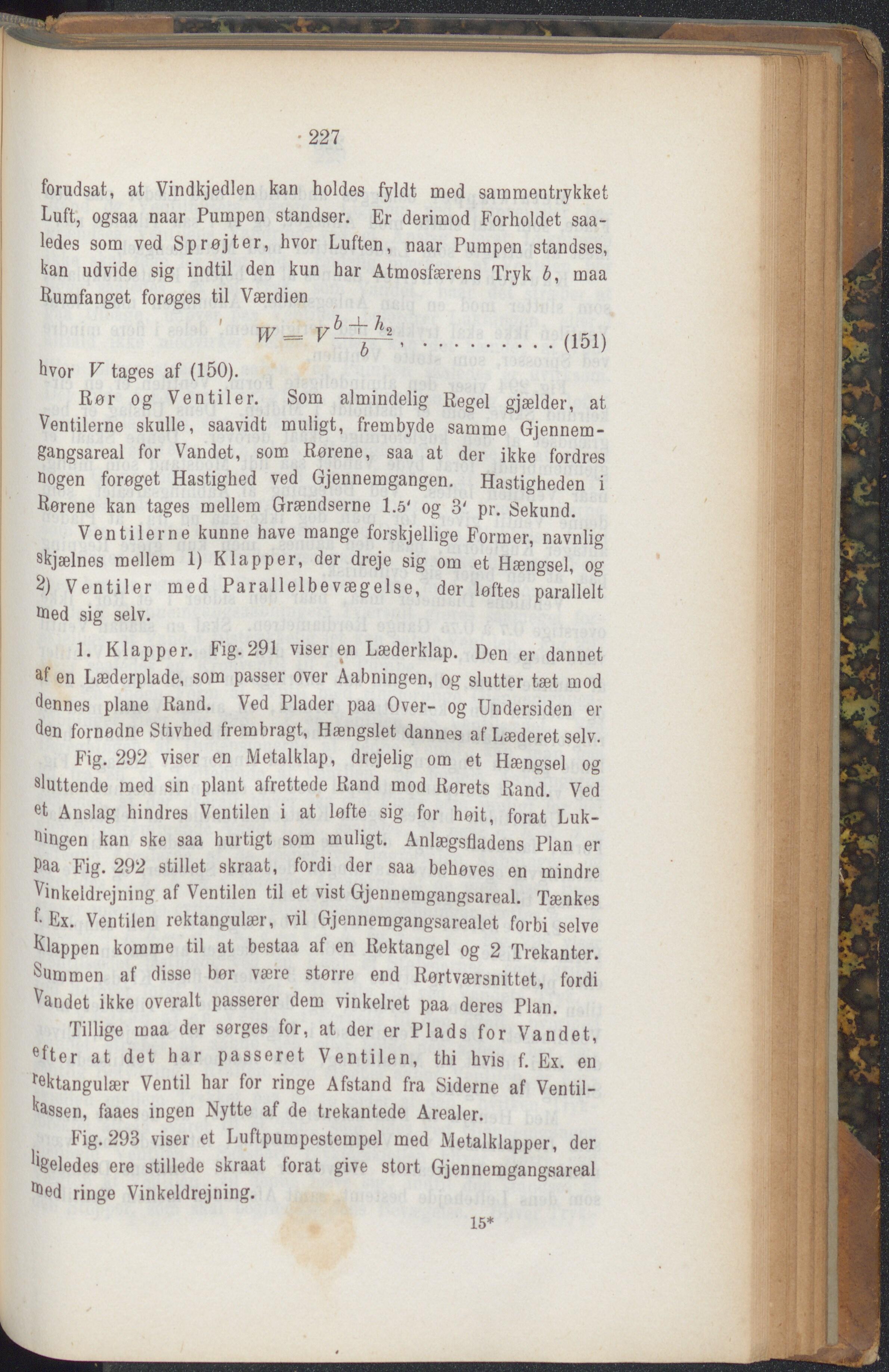

227 forudsat, at Vindkjedlen kan holdes fyldt med sammentrykket Luft, ogsaa naar Pumpen standser. Er derimod Forholdet saa- ledes som ved Sprøjter, hvor Luften, naar Pumpen standses, hn udvide sig indtil den kun har Atmosfærens Tryk b, maa Rumfanget foreges til Værdien ................(I51) hvor V tages af (150). Rør og Ventiler. Som almindelig Regel gjælder, at Ventilerne skulle, saavidt muligt, frembyde samme Gjennem- gangsareal for Vandet, som Rorene, saa at der ikke fordres nogen forøget Hastighed ved Gjennemgangen. Hastigheden i Rørene kan tages mellem Grændserne 1.5* og 3' pr. Sekund. Ventilerne kunne have mange forskjellige Former, navnlig skjælnes mellem 1) Klapper, der dreje sig om et Hængsel, og 2) Ventiler med Parallelbevægelse, der løftes parallelt to ed sig selv. 1. Klapper. Fig. 291 viseren Læderklap. Den er dannet af en Læderplade, som passer over Aabningen, og slutter tæt mod dennes plane Rand. Ved Plader paa Over- og Undersiden er den fornødne Stivhed frembragt, Hængslet dannes af Læderet selv. Fig. 292 viser en Metalklap, drejelig om et Hængsel og sluttende med sin plant afrettede Rand mod Rørets Rand. Ved et Anslag hindres Ventilen i at løfte sig for høit, forat Luk- ningen kan ske saa hurtigt som muligt. Anlægsfladens Plan er Paa Fig. 292 stillet skraat, fordi der saa behøves en mindre ^inkeldrejning af Ventilen til et vist Gjennemgangsareal. Tænkes f- Ex. Ventilen rektangulær, vil Gjennemgangsarealet forbi selve Klappen komme til at bestaa af en Rektangel og 2 Trekanter. Summen af disse bor være større end Kortværsnittet, fordi Vandet ikke overalt passerer dem vinkelret paa deres Plan. Tillige maa der sørges for, at der er Plads for Vandet, eUer at det har passeret Ventilen, thi hvis f. Ex. en Wangulær Ventil har for ringe Afstand fra Siderne af Ventil- ^assen, faaes ingen Nytte af de trekantede Arealer. Fig. 293 viser et Luftpumpestempel med Metalklapper, der '’geledes ere stillede skraat fbrat give stort Gjennemgangsareal ringe Vinkeldrejning. 15*
