Lærebog i Physik
Udarbejdet til Brug ved Forberedelse til Maskinistexamens første Afdeling

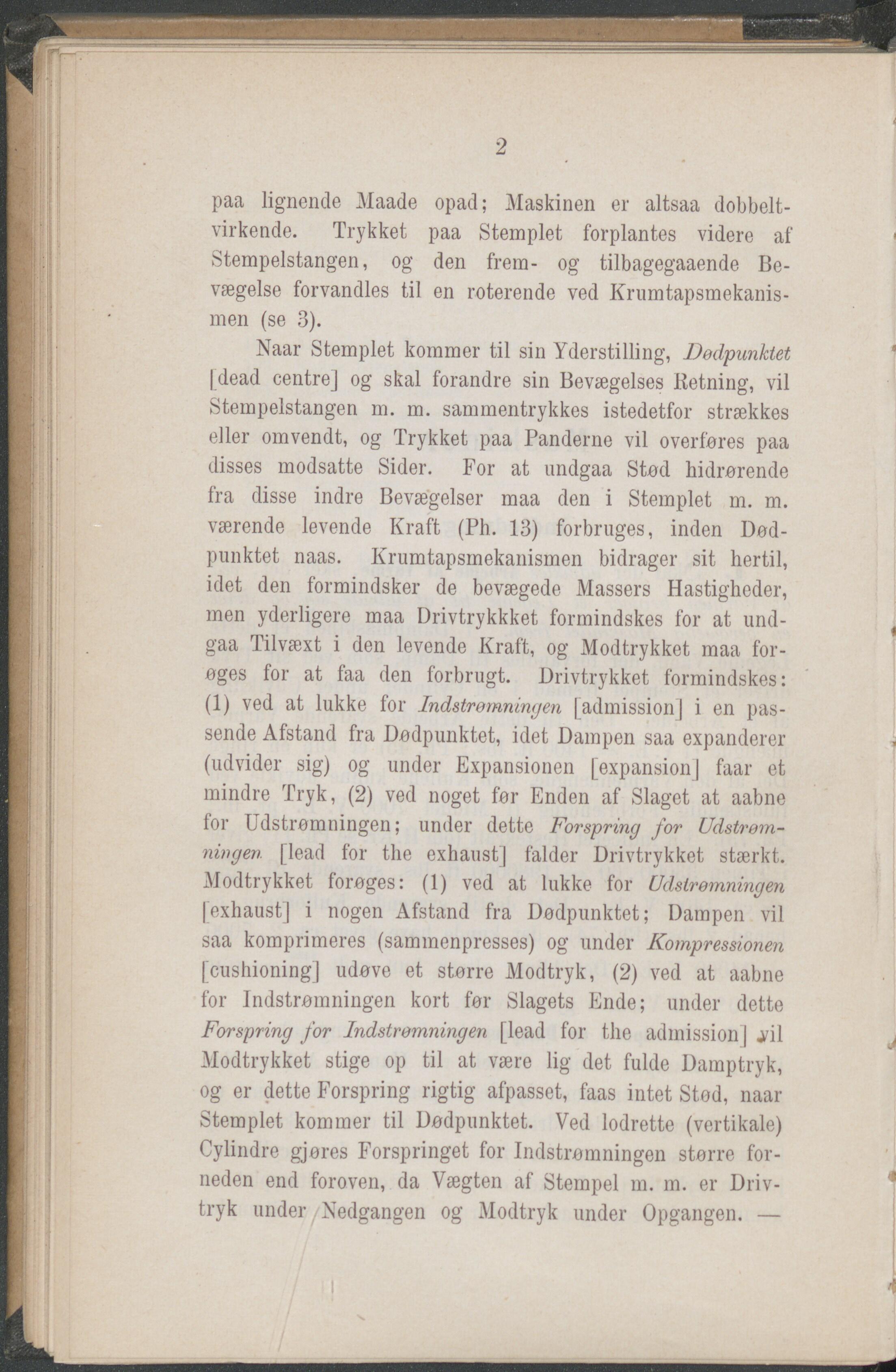

2 paa lignende Maade opad; Maskinen er altsaa dobbelt- virkende. Trykket paa Stemplet forplantes videre af Stempelstangen, og den frem- og tilbagegaaende Be- vægelse forvandles til en roterende ved Krumtapsmekanis- men (se 3). Naar Stemplet kommer til sin Yderstilling, Dødpunktet I dead centre] og skal forandre sin Bevægelses Retning, vil Stempelstangen m. m. sammentrykkes istedetfor strækkes eller omvendt, og Trykket paa Panderne vil overføres paa disses modsatte Sider. For at undgaa Stod hidrorende fra disse indre Bevægelser maa den i Stemplet m. m. værende levende Kraft (Ph. 13) forbruges, inden Død- punktet naas. Krumtapsmekanismen bidrager sit hertil, idet den formindsker de bevægede Massers Hastigheder, men yderligere maa Drivtrykkket formindskes for at und- gaa Tilvæxt i den levende Kraft, og Modtrykket maa for- øges for at faa den forbrugt. Drivtrykket formindskes: (1) ved at lukke for Indstrømningen [admission] i en pas- sende Afstand fra Dødpunktet, idet Dampen saa expanderer (udvider sig) og under Expansionen [expansion] faar et mindre Tryk, (2) ved noget før Enden af Slaget at aabne for Udstrømningen; under dette Forspring for Udstrøm- ningen. [lead for the exhaust] falder Drivtrykket stærkt. Modtrykket forøges: (1) ved at lukke for Udstrømningen I exhaust I i nogen Afstand fra Dødpunktet; Dampen vil saa komprimeres (sammenpresses) og under Kompressionen [cushioning] udøve et større Modtryk, (2) ved at aabne for Indstrømningen kort før Slagets Ende; under dette Forspring for Indstrømningen [lead for the admission | j/il Modtrykket stige op til at være lig det fulde Damptryk, og er dette Forspring rigtig afpasset, faas intet Stød, naar Stemplet kommer til Dødpunktet. Ved lodrette (vertikale) Cylindre gjores Forspringet for Indstrømningen større for- neden end foroven, da Vægten af Stempel m. m. er Driv- tryk under/Nedgangen og Modtryk under Opgangen. —
