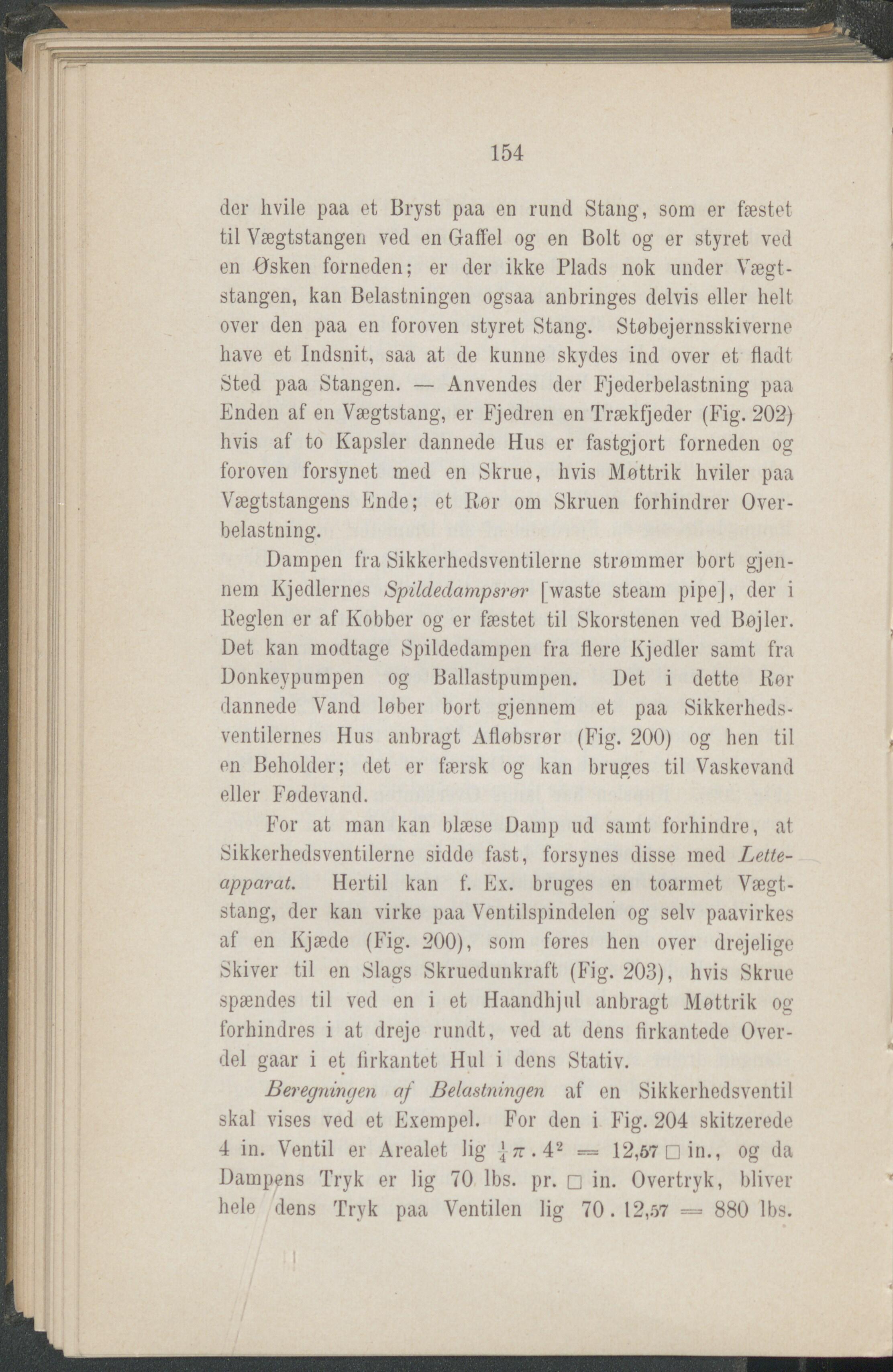

154 der hvile paa et Bryst paa en rund Stang, som er fæstet til Vægtstangen ved en Gaffel og en Bolt og er styret ved en Øsken forneden; er der ikke Plads nok under Vægt- stangen, kan Belastningen ogsaa anbringes delvis eller helt over den paa en foroven styret Stang. Støbejernsskiverne have et Indsnit, saa at de kunne skydes ind over et fladt Sted paa Stangen. — Anvendes der Fjederbelastning paa Enden af en Vægtstang, er Fjedren en Trækfjeder (Fig. 202) hvis af to Kapsler dannede Hus er fastgjort forneden og foroven forsynet med en Skrue, hvis Mottrik hviler paa Vægtstangens Ende; et Rør om Skruen forhindrer Over- belastning. Dampen fra Sikkerhedsventilerne strømmer bort gjen- nem Kjedlernes Spildedampsrør [waste steam pipe], der i Regien er af Kobber og er fæstet til Skorstenen ved Bøjler. Det kan modtage Spildedampen fra flere Kjedler samt fra Donkeypumpen og Ballastpumpen. Det i dette Ror dannede Vand løber bort gjennem et paa Sikkerheds- ventilernes Hus anbragt Afløbsror (Fig. 200) og hen til en Beholder; det er færsk og kan bruges til Vaskevand eller Fødevand. For at man kan blæse Damp ud samt forhindre, af Sikkerhedsventilerne sidde fast, forsynes disse med Lette- apparat. Hertil kan f. Ex. bruges en toarmet Vægt- stang, der kan virke paa Ventilspindelen og selv paavirkes af en Kjæde (Fig. 200), som føres hen over drejelige Skiver til en Slags Skruedunkraft (Fig. 203), hvis Skrue spændes til ved en i et Haandhjul anbragt Møttrik og forhindres i at dreje rundt, ved at dens firkantede Over- del gaar i et firkantet Hul i dens Stativ. Beregningen af Belastningen af en Sikkerhedsventil skal vises ved et Exempel. For den i Fig. 204 skitzerede 4 in. Ventil er Arealet lig tt . 42 = 12,57 in., og da Dampens Tryk er lig 70 Ibs. pr. in. Overtryk, bliver hele dens Tryk paa Ventilen lig 70. 12,57 =■ 880 Ibs.
