Elektriske Maalemetoder

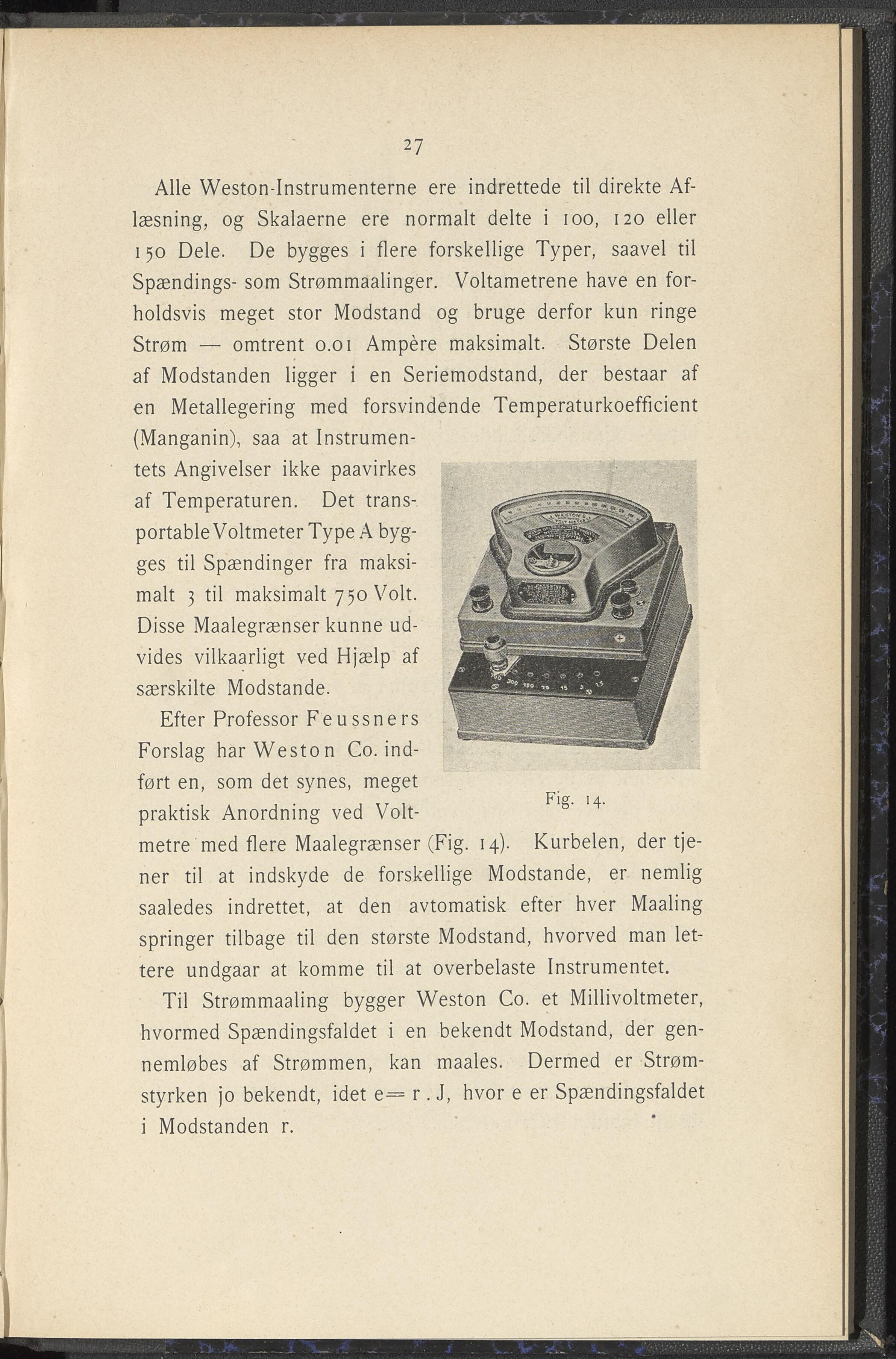

27 Alle Weston-Instrumenterne ere indrettede til direkte Af- læsning, og Skalaerne ere normalt delte i 100, 120 eller 150 Dele. De bygges i flere forskellige Typer, saavel til Spændings- som Strømmaalinger. Voltametrene have en for- holdsvis meget stor Modstand og bruge derfor kun ringe Strøm — omtrent 0.01 Ampere maksimalt. Største Delen af Modstanden ligger i en Seriemodstand, der bestaar af en Metallegering med forsvindende Temperaturkoefficient (Manganin), saa at Instrumen- tets Angivelser ikke paavirkes af Temperaturen. Det trans- portable Voltmeter Type A byg- ges til Spændinger fra maksi- malt 3 til maksimalt 750 Volt. Disse Maalegrænser kunne ud- vides vilkaarligt ved Hjælp af særskilte Modstande. Efter Professor Feussners Forslag har Weston Co. ind- ført en, som det synes, meget praktisk Anordning ved Volt- metre med flere Maalegrænser Fig. 14. ig. 14). Kurbelen, der tje- ner til at indskyde de forskellige Modstande, er nemlig saaledes indrettet, at den avtomatisk efter hver Maaling springer tilbage til den største Modstand, hvorved man let- tere undgaar at komme til at overbelaste Instrumentet. Til Strømmaaling bygger Weston Co. et Millivoltmeter, hvormed Spændingsfaldet i en bekendt Modstand, der gen- nemløbes af Strømmen, kan maales. Dermed er Strøm- styrken jo bekendt, idet e= r. J, hvor e er Spændingsfaldet i Modstanden r.
