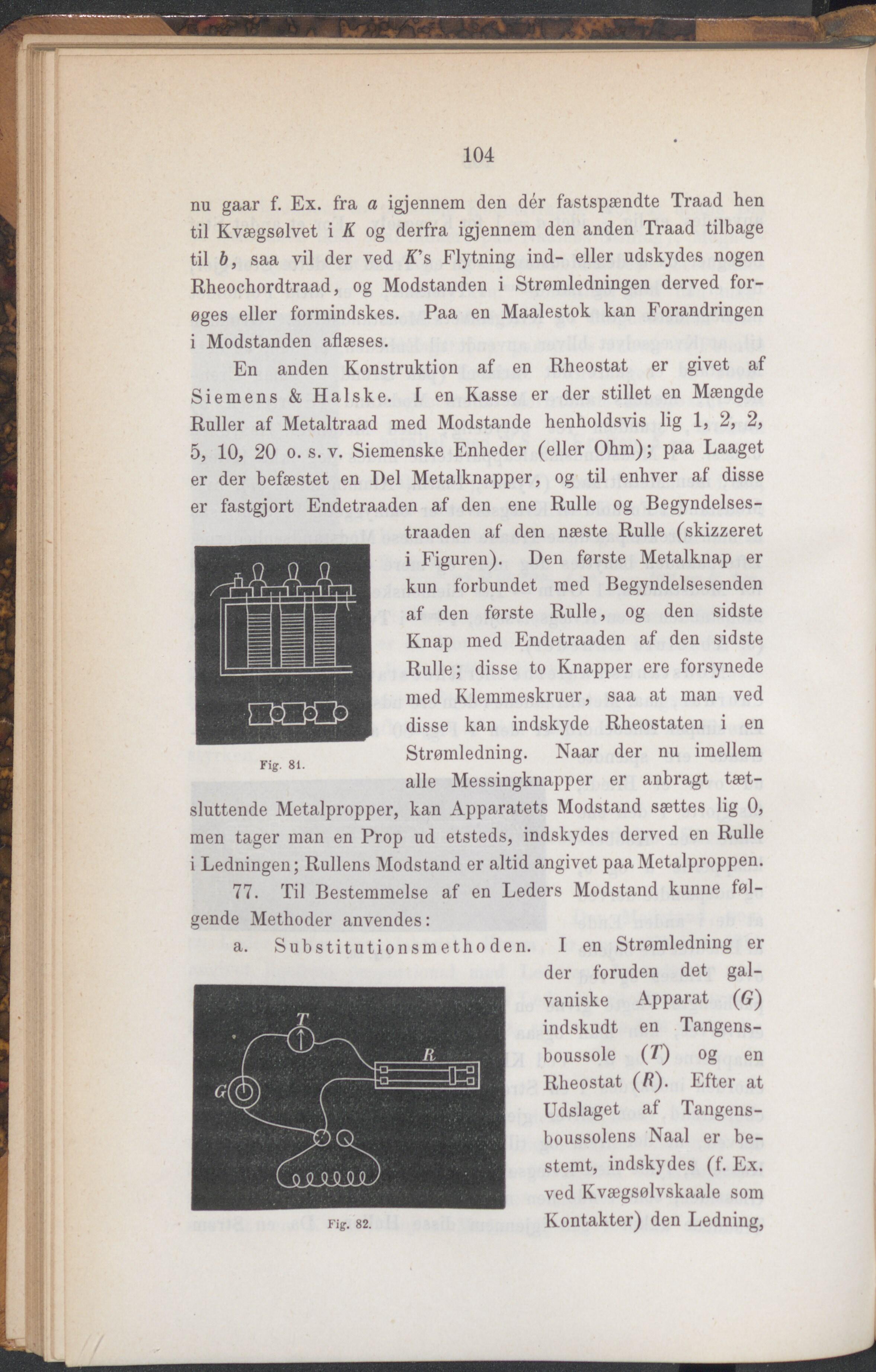

104 nu gaar f. Ex. fra a igjennem den dér fastspændte Traad hen til Kvægsølvet i K og derfra igjennem den anden Traad tilbage til b, saa vil der ved Æ’s Flytning ind- eller udskydes nogen Rheochordtraad, og Modstanden i Strømledningen derved for- øges eller formindskes. Paa en Maalestok kan Forandringen i Modstanden aflæses. En anden Konstruktion af en Rheostat er givet af Siemens & Halske. I en Kasse er der stillet en Mængde Ruller af Metaltraad med Modstande henholdsvis lig 1, 2, 2, 5, 10, 20 o. s. v. Siemenske Enheder (eller Ohm); paa Laaget er der befæstet en Del Metalknapper, og til enhver af disse er fastgjort Endetraaden af den ene Rulle og Begyndelses- traaden af den næste Rulle (skizzeret i Figuren). Den første Metalknap er kun forbundet med Begyndelsesenden af den første Rulle, og den sidste Knap med Endetraaden af den sidste Rulle; disse to Knapper ere forsynede med Klemmeskruer, saa at man ved disse kan indskyde Rheostaten i en Strømledning. Naar der nu imellem alle Messingknapper er anbragt tæt- sluttende Metalpropper, kan Apparatets Modstand sættes lig 0, men tager man en Prop ud etsteds, indskydes derved en Rulle i Ledningen; Rullens Modstand er altid angivet paaMetalproppen. 77. Til Bestemmelse af en Leders Modstand kunne føl- Fig. 81. gende Methoder anvendes: a. Substitutionsmethoden. Fig. 82. I en Strømledning er der foruden det gal- vaniske Apparat (G) indskudt en Tangens- boussole (F) og en Rheostat (/?). Efter at Udslaget af Tangens- boussolens Naal er be- stemt, indskydes (f. Ex. ved Kvægsølvskaale som Kontakter) den Ledning,
