Elektricitet og Magnetisme
Elementær Indledning til den nyere Elektroteknik

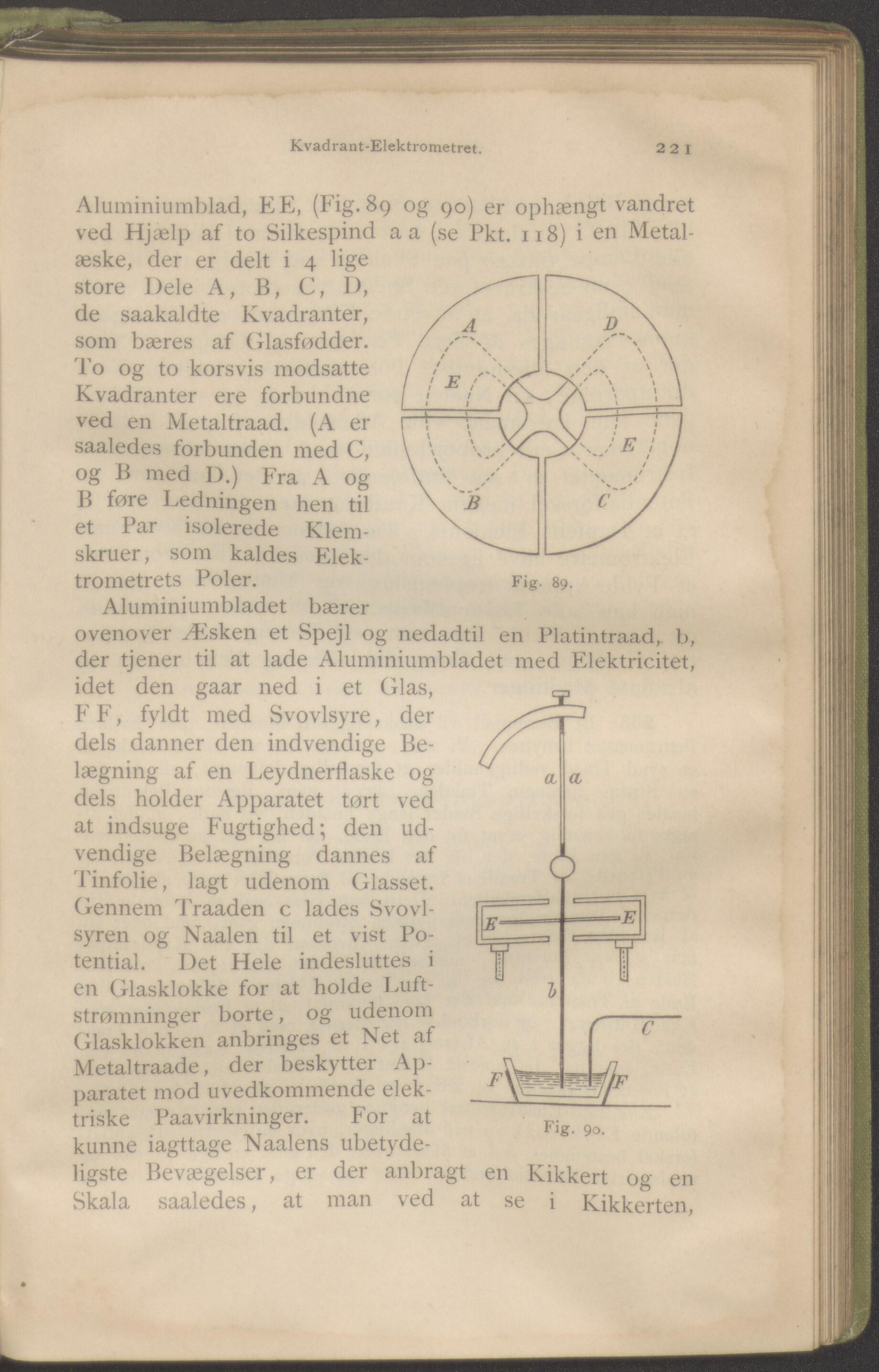

Kvadrant-Elektrometret. 2 2 1 Aluminiumblad, EE, (Fig. 89 og 90) er ophængt vandret ved Hjælp af to Silkespind æske, der er delt i 4 lige store Dele A, B, C, 1), de saakaldte Kvadranter, som bæres af Glasfødder. To og to korsvis modsatte Kvadranter ere forbundne ved en Metaltraad. (A er saaledes forbunden med C, og B med D.) Fra A og B føre Ledningen hen til et Par isolerede Klem- skruer, som kaldes Elek- trometrets Poler. Aluminiumbladet bærer a a (se Pkt. 118) i en Metal- Fig. 89. ovenover Æsken et Spejl og nedadtil en Platintraad, b, der tjener til at lade Aluminiumbladet med Elektricitet, idet den gaar ned i et Glas, F F, fyldt med Svovlsyre, der dels danner den indvendige Be- lægning af en Leydnerflaske og dels holder Apparatet tørt ved at indsuge Fugtighed; den ud- vendige Belægning dannes af Tinfolie, lagt udenom Glasset. Gennem Traaden c lades Svovl- syren og Naalen til et vist Po- tential. Det Hele indesluttes i en Glasklokke for at holde Luft- strømninger borte, og udenom Glasklokken anbringes et Net af Metaltraade, der beskytter Ap- paratet mod uvedkommende elek- triske Paavirkninger. For at kunne iagttage Naalens ubetyde- ligste Bevægelser, er der anbragt en Kikkert og en Skala saaledes, at man ved at se i Kikkerten,
