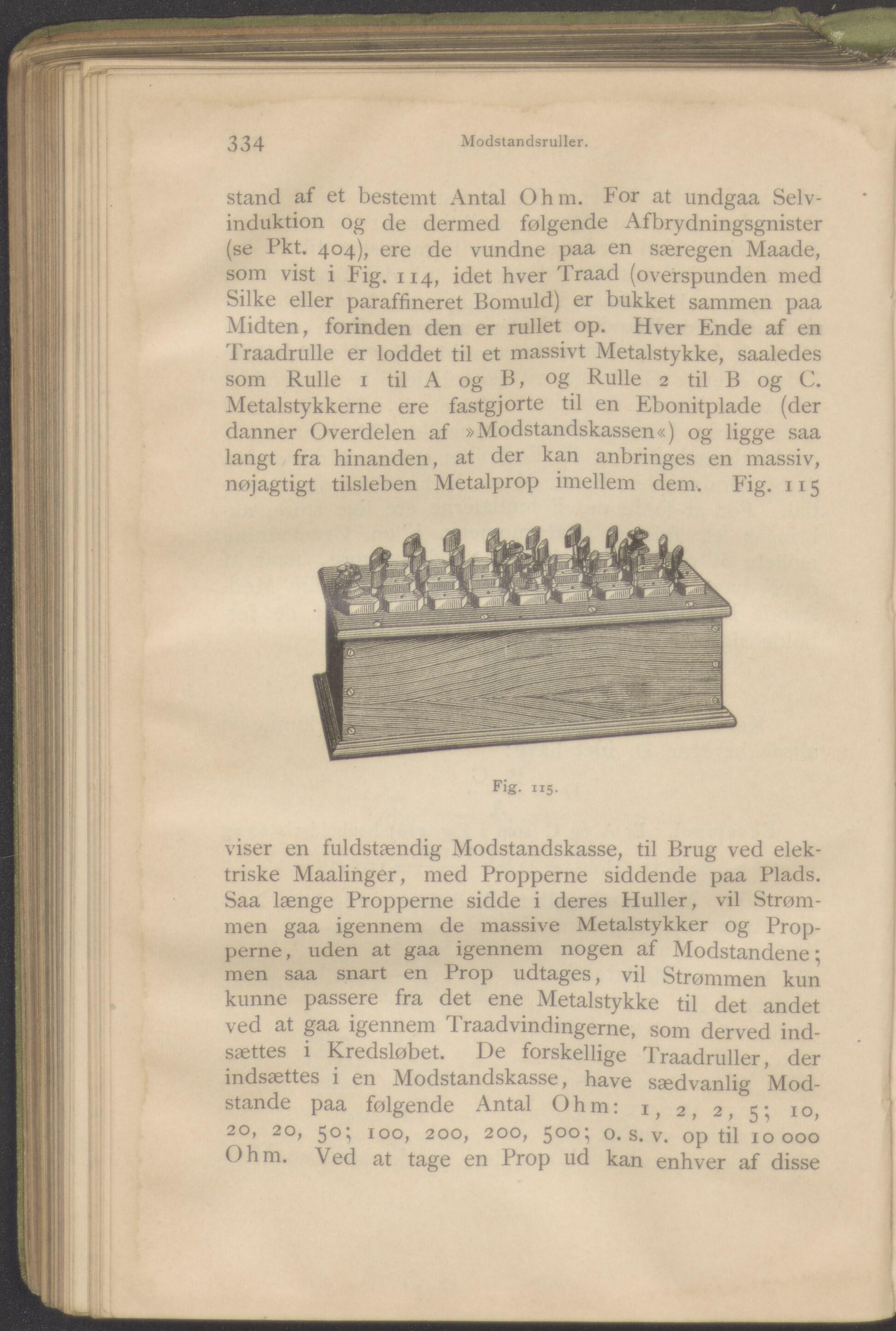

334 Modstandsruller. stand af et bestemt Antal Ohm. For at undgaa Selv- induktion og de dermed følgende Afbrydningsgnister (se Pkt. 404), ere de vundne paa en særegen Maade, som vist i Fig. 114, idet hver Traad (overspunden med Silke eller paraffineret Bomuld) er bukket sammen paa Midten, forinden den er rullet op. Hver Ende af en Traadrulle er loddet til et massivt Metalstykke, saaledes som Rulle 1 til A og B, og Rulle 2 til B og C. Metalstykkerne ere fastgjorte til en Ebonitplade (der danner Overdelen af »Modstandskassen«) og ligge saa langt fra hinanden, at der kan anbringes en massiv, nøjagtigt tilsleben Metalprop imellem dem. Fig. 115 Fig. 115. viser en fuldstændig Modstandskasse, til Brug ved elek- triske Maalinger, med Propperne siddende paa Plads. Saa længe Propperne sidde i deres Huller, vil Strøm- men gaa igennem de massive Metalstykker og Prop- perne, uden at gaa igennem nogen af Modstandene; men saa snart en Prop udtages, vil Strømmen kun kunne passere fra det ene Metalstykke til det andet ved at gaa igennem Traadvindingerne, som derved ind- sættes i Kredsløbet. De forskellige Traadruller, der indsættes i en Modstandskasse, have sædvanlig Mod- stande paa følgende Antal Ohm: 1, 2, 2, 5; 10, 20, 20, 50; IOO, 200, 200, 500; O. S. V. Optil IO OOO Ohm. Ved at tage en Prop ud kan enhver af disse
