Elektricitet og Magnetisme
Elementær Indledning til den nyere Elektroteknik

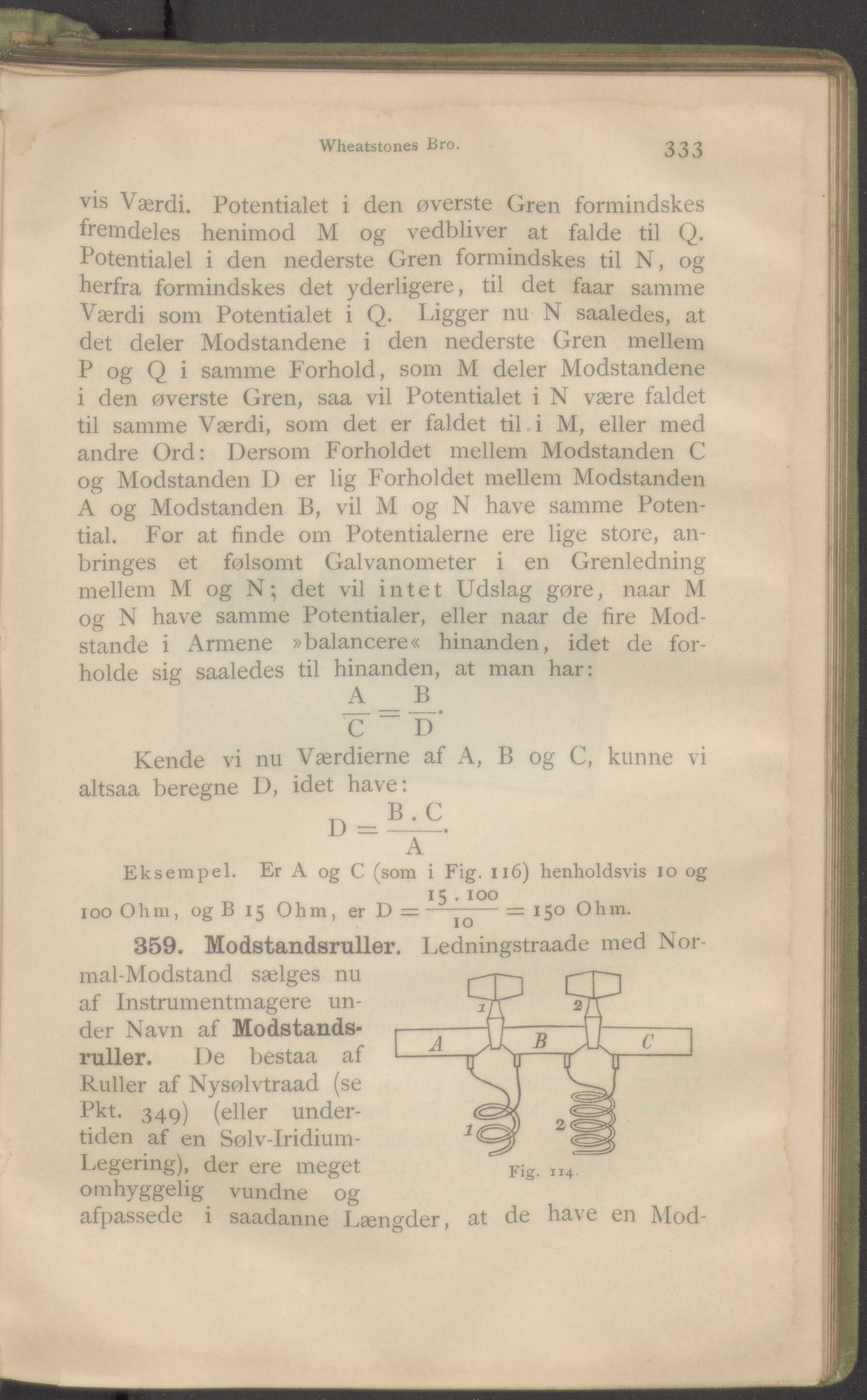

Wheatstones Bro. 333 vis Værdi. Potentialet i den øverste Gren formindskes fremdeles henimod M og vedbliver at falde til Q. Potentialel i den nederste Gren formindskes til N, og herfra formindskes det yderligere, til det faar samme Værdi som Potentialet i Q. Ligger nu N saaledes, at det deler Modstandene i den nederste Gren mellem P og Q i samme Forhold, som M deler Modstandene i den øverste Gren, saa vil Potentialet i N være faldet til samme Værdi, som det er faldet til i M, eller med andre Ord: Dersom Forholdet mellem Modstanden C og Modstanden D er lig Forholdet mellem Modstanden A og Modstanden B, vil M og N have samme Poten- tial. For at finde om Potentialerne ere lige store, an- bringes et følsomt Galvanometer i en Grenledning mellem M og N; det vil intet Udslag gøre, naar M og N have samme Potentialer, eller naar de fire Mod- stande i Armene »balancere« hinanden, idet de for- holde sig saaledes til hinanden, at man har: A B C d’ Kende vi nu Værdierne af A, B og C, kunne vi altsaa beregne D, idet have: D=ü A Eksempel. Er A og C (som i Fig. 116) henholdsvis 10 og 15 . 100 100 Ohm, og B 15 Ohm, er D = —= 150 Ohm. 359. Modstandsruller. Ledningstraade med Nor- mal-Modstand sælges nu af Instrumentmagere un- der Navn af Modstands- ruller. De bestaa af Ruller af Nysølvtraad (se Pkt. 349) (eller under- tiden af en Sølv-Iridium- Legering), der ere meget omhyggelig vundne og afpassede i saadanne Fig. i14 at de have en Mod Længder,
