Elektricitet og Magnetisme
Elementær Indledning til den nyere Elektroteknik

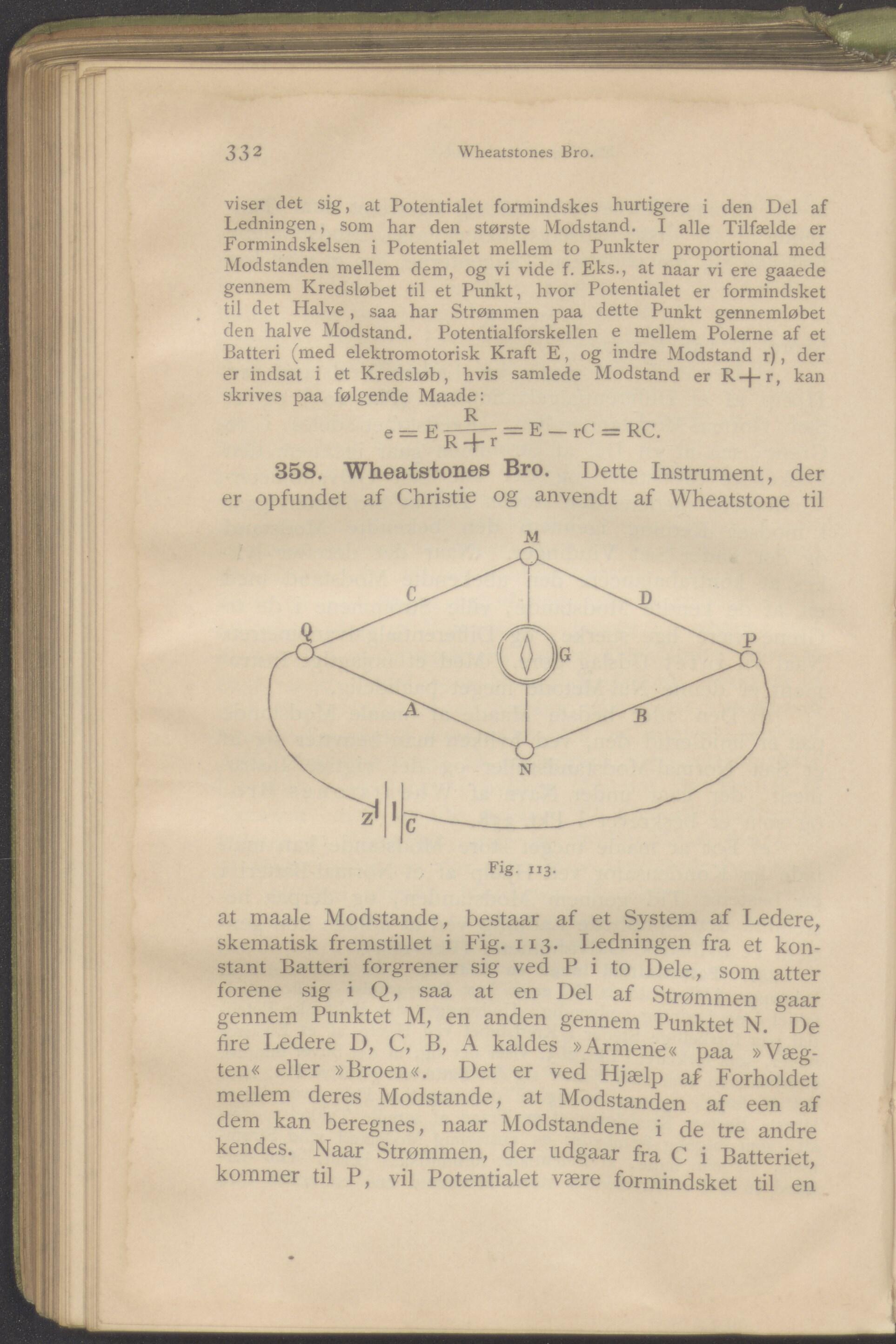

332 Wheatstones Bro. viser det sig, at Potentialet formindskes hurtigere i den Del af Ledningen, som har den største Modstand. I alle Tilfælde er Formindskelsen i Potentialet mellem to Punkter proportional med Modstanden mellem dem, og vi vide f. Eks., at naar vi ere gaaede gennem Kredsløbet til et Punkt, hvor Potentialet er formindsket til det Halve , saa har Strømmen paa dette Punkt gennemløbet den halve Modstand. Potentialforskellen e mellem Polerne af et Batteri (med elektromotorisk Kraft E, og indre Modstand r), der er indsat i et Kredsløb, hvis samlede Modstand er R-j-r, kan skrives paa følgende Maade: e = E p = E - rC = RC. K -j- r 358. Wheatstones Bro. Dette Instrument, der er opfundet af Christie og anvendt af Wheatstone til at maale Modstande, bestaar af et System af Ledere, skematisk fremstillet i Fig. 113. Ledningen fra et kon- stant Batteri forgrener sig ved P i to Dele, som atter forene sig i Q, saa at en Del af Strømmen gaar gennem Punktet M, en anden gennem Punktet N. De fire Ledere D, C, B, A kaldes »Armene« paa »Væg- ten« eller »Broen«. Det er ved Hjælp af Forholdet mellem deres Modstande, at Modstanden af een af dem kan beregnes, naar Modstandene i de tre andre kendes. Naar Strømmen, der udgaar fra C i Batteriet kommer til P, vil Potentialet være formindsket til en
