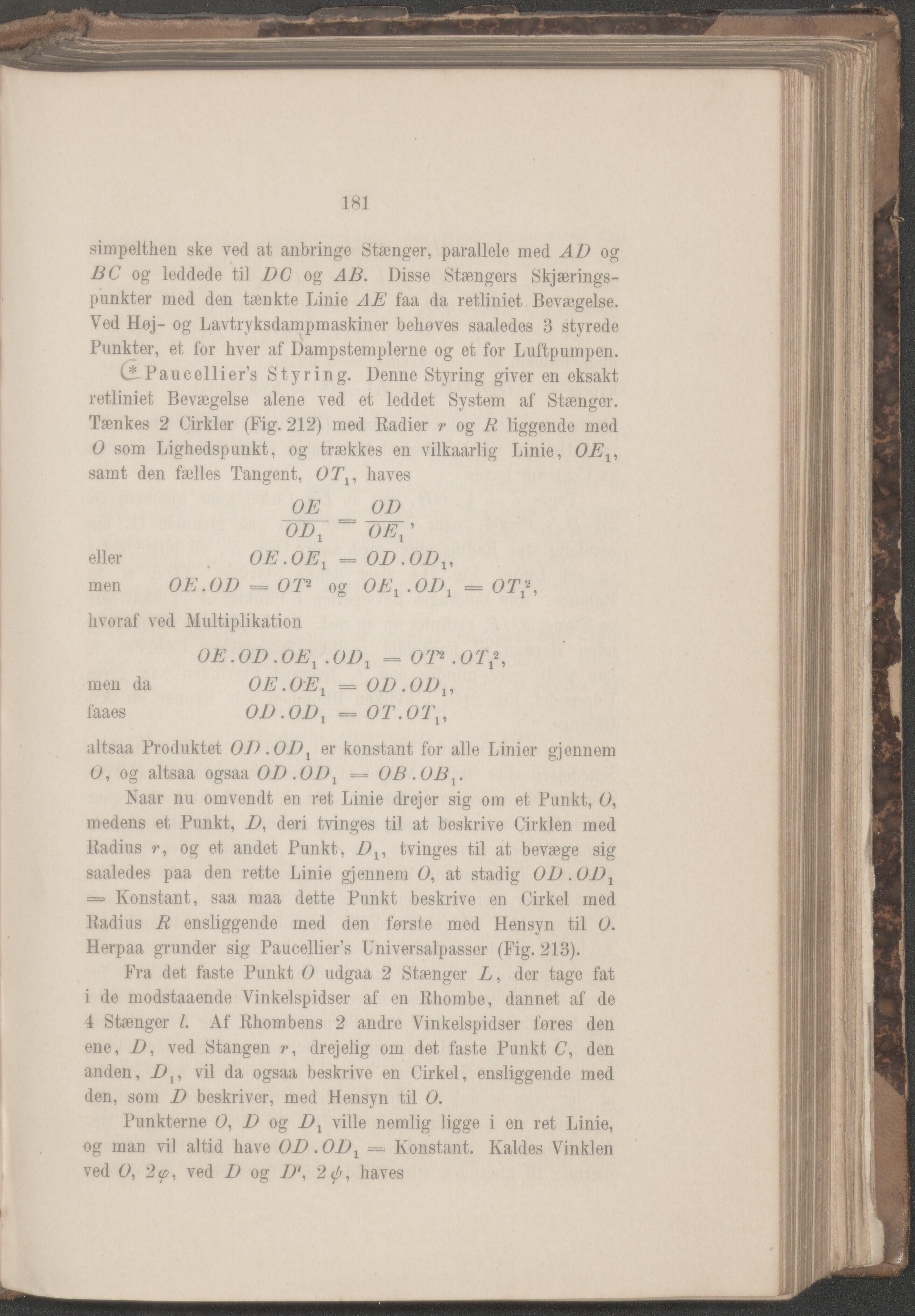

181 simpelthen ske ved at anbringe Stænger, parallele med AD og BC og leddede til DC og AB. Disse Stængers Skjærings- punkter med den tænkte Linie AE faa da retliniet Bevægelse. Ved Høj- og Lavtryksdampmaskiner behøves saaledes 3 styrede Punkter, et for hver af Dampstemplerne og et for Luftpumpen. <* Paucellier’s Styring. Denne Styring giver en eksakt retliniet Bevægelse alene ved et leddet System af Stænger. Tænkes 2 Cirkler (Fig. 212) med Radier r og R liggende med O som Lighedspunkt, og trækkes en vilkaarlig Linie, OE., samt den fælles Tangent, OT., haves OE____OD OD. ~ OE.' eller OE. OE. = OD . OD., men OE.OD --= OT* og OE. .01). = OT*, hvoraf ved Multiplikation OE.OD.OE. .OD. — OT* .OT.*, men da OE.OE. = OD.OD., faaes OD.OD. = OT .OT., altsaa Produktet OD .OD. er konstant for alle Linier gjennem O, og altsaa ogsaa OD .OD. = OB .OB.. Naar nu omvendt en ret Linie drejer sig om et Punkt, O, medens et Punkt, D, deri tvinges til at beskrive Cirklen med Radius r, og et andet Punkt, D., tvinges til at bevæge sig saaledes paa den rette Linie gjennem O, at stadig OD .OD. = Konstant, saa maa dette Punkt beskrive en Cirkel med Radius R ensliggende med den forste med Hensyn til O. Herpaa grunder sig Paucellier’s Universalpasser (Fig. 213). Fra det faste Punkt O udgaa 2 Stænger L, der tage fat i de modstaaende Vinkelspidser af en Rhombe, dannet af de 4 Stænger l. Af Rhombens 2 andre Vinkelspidser fores den ene, D, ved Stangen r, drejelig om det faste Punkt C, den anden, D., vil da ogsaa beskrive en Cirkel, ensliggende med den, som D beskriver, med Hensyn til O. Punkterne O, D og D. ville nemlig ligge i en ret Linie, og man vil altid have OD .OD. =■ Konstant. Kaldes Vinklen ved O, 2<f>, ved D og D‘, 2^, haves
