Maskinlære
Forfatter: S. C. Borch
År: 1895
Forlag: Reitzelske Forlag (George C. Grøn)
Sted: Kjøbenhavn
Udgave: Anden udgave
Sider: 435
Anden del: Maskindeles Beregning og Konstruktion. Arbejdsmaskiner.
Søgning i bogen
Den bedste måde at søge i bogen er ved at downloade PDF'en og søge i den.
Derved får du fremhævet ordene visuelt direkte på billedet af siden.
Digitaliseret bog
Bogens tekst er maskinlæst, så der kan være en del fejl og mangler.

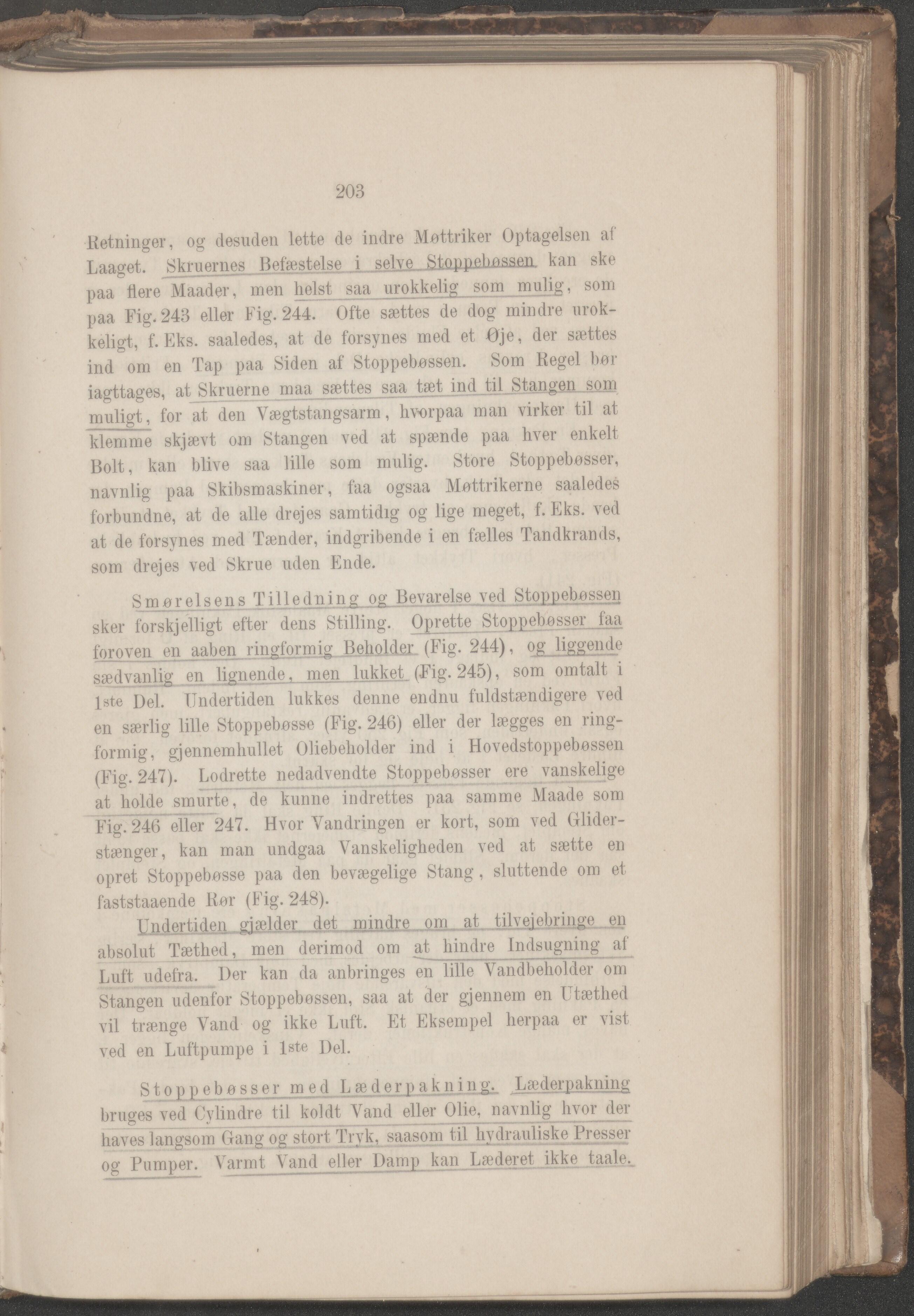

203
Retninger, og desuden lette de indre Møttriker Optagelsen <ii
Laaget. Skruernes Befæstelse i selve Stoppebossen. kan ske
paa flere Maader, men helst saa urokkelig somjnulig, som
paa Fig. 243 eller Fig. 244. Ofte sættes de dog mindre urok-
keligt, f. Eks. saaledes, at de forsynes med et øje, der sættes
ind om en Tap paa Siden af Stoppebossen. Som Begel bør
iagttages, at Skruerne maa sættes saa tæt ind_til__Stang9fl som
muligt, for at den Vægtstangsarm, hvorpaa man virker til at
klemme skjævt ora Stangen ved at spænde paa hver enkelt
Bolt, kan blive saa lille som mulig. Store Stoppebesser,
navnlig paa Skibsmaskinør, faa ogsaa Mottrikerne saaledes
forbundne, at de alle drejes samtidig og lige meget, f. Eks. ved
at de forsynes med Tænder, indgribende i en fælles Tandkrands,
som drejes ved Skrue uden Ende.
Smørelsens Tilledning og Bevarelse ved Stoppebøssen
sker forskj elligt efter dens Stilling. Oprette Stoppebosser faa
foroven en aaben ringförmig Beholder. (Fig. 244), og liggende
sædvanlig en lignende, men lukket (-Fig. 245), som omtalt i
1ste Del. Undertiden lukkes denne endnu fuldstændigere ved
en særlig lille Stoppebosse (Fig. 246) eller der lægges en ring-
förmig, gjennemhullet Oliebeholder ind i Hovedstoppebøssen
(Fig. 247). Lodrette nedadvendte Stoppebosser ere vanskelige
at holde smurte " de kunne indrettes paa samme Maade som
Fig. 246 eller 247. Hvor Vandringen er kort, som ved Glider-
stænger, kan man undgaa Vanskeligheden ved at sætte en
opret Stoppebosse paa den bevægelige Stang, sluttende om et
faststaaende Ror (Fig. 248).
Undertiden gjælder det mindre om at tilvejebringe en
absolut Tæthed^ men derimod om at hindre Indsugning af
Luft udefra. Der kan da anbringes en lille Vandbeholder om
Stangen udenfor Stoppebøssen, saa at der gjenneni en Utæthed
vil trænge Vand og ikke Luft. Et Eksempel herpaa er vist
ved en Luftpumpe i 1ste Del.
Stoppebosse r_ med L æd. er jp a>kin g. Læderpakning
bruges ved Cylindre til koldt Vand eller Olie, navnlig hvor der
haves langsom (rang og stort Tryk, saasom til hydrauliske Presser
og Pumper. Varmt Vand eller Damp kan Læderet ikke taale.
