Maskinlære
Forfatter: S. C. Borch
År: 1895
Forlag: Reitzelske Forlag (George C. Grøn)
Sted: Kjøbenhavn
Udgave: Anden udgave
Sider: 435
Anden del: Maskindeles Beregning og Konstruktion. Arbejdsmaskiner.
Søgning i bogen
Den bedste måde at søge i bogen er ved at downloade PDF'en og søge i den.
Derved får du fremhævet ordene visuelt direkte på billedet af siden.
Digitaliseret bog
Bogens tekst er maskinlæst, så der kan være en del fejl og mangler.

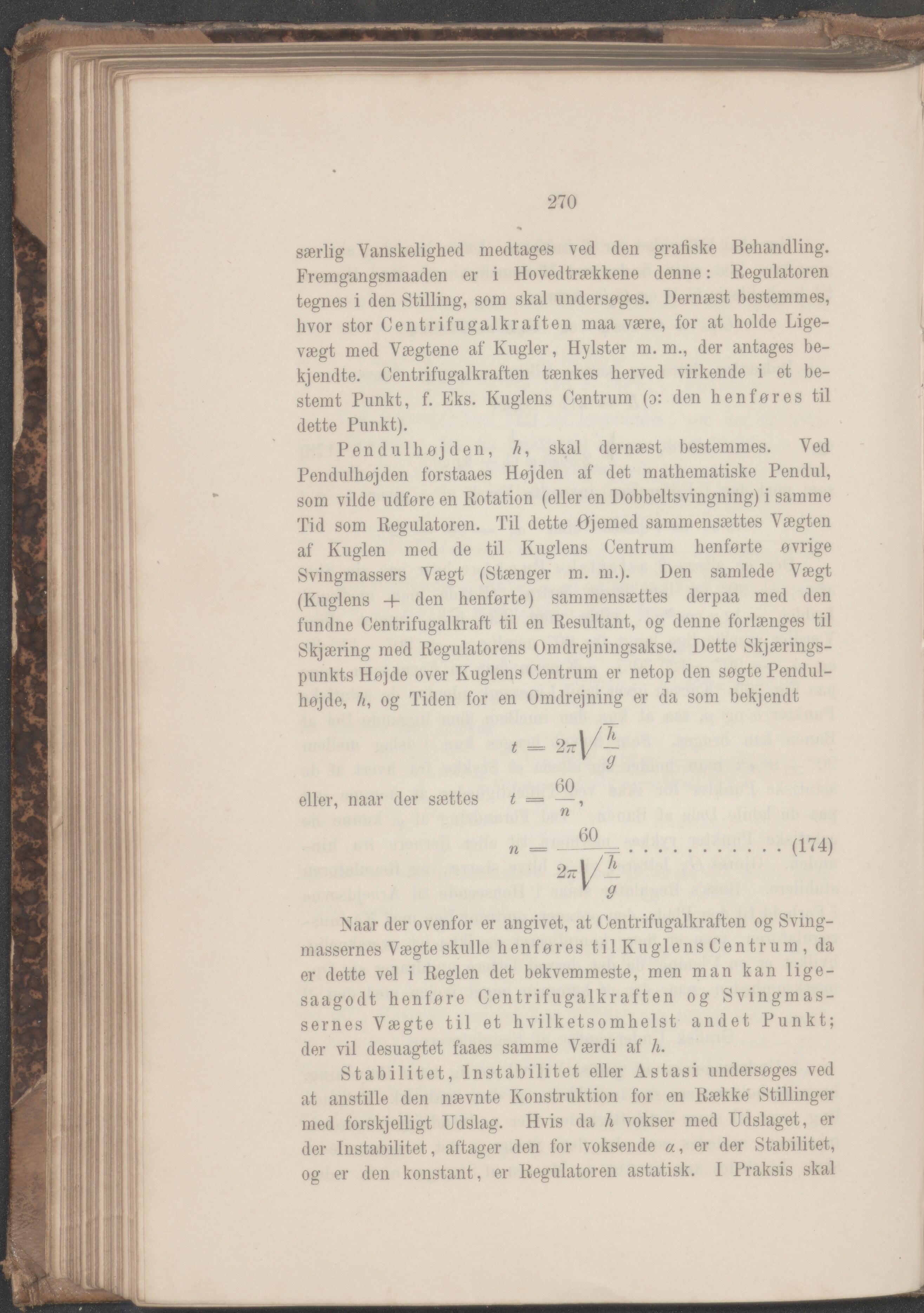

270
særlig Vanskelighed medtages ved den grafiske Behandling.
Fremgangsmaaden er i Hovedtrækkene denne: Regulatoren
tegnes i den Stilling, som skal undersoges. Dernæst bestemmes,
hvor stor Centrifugalkraften maa være, for at holde Lige-
vægt med Vægtene af Kugler, Hylster m. m., der antages be-
kjendte. Centrifugalkraften tænkes herved virkende i et be-
stemt Punkt, f. Eks. Kuglens Centrum (o: den henføres til
dette Punkt).
Pen du Ih øj den, å, skal dernæst bestemmes. Ved
Pendulhøjden forstaaes Højden af det mathematiske Pendul,
som vilde udføre en Rotation (eller en Dobbeltsvingning) i samme
Tid som Regulatoren. Til dette Dj emed sammensættes Vægten
af Kuglen med de til Kuglens Centrum henførte øvrige
Svingmassers Vægt (Stænger m. ni.). Den samlede Vægt
(Kuglens 4- den henførte) sammensættes derpaa med den
fundne Centrifugalkraft til en Resultant, og denne forlænges til
Skjæring med Regulatorens Omdrejningsakse. Dette Skjærings-
punkts Højde over Kuglens Centrum er netop den søgte Pendul-
højde, å, og Tiden for en Omdrejning er da som bekjendt
t
eller, naar der sættes t
n
Naar der ovenfor er angivet, at Centrifugalkraften og Sving-
massernes Vægte skulle henføres til Kuglens Centrum , da
er dette vel i Reglen det bekvemmeste, men man kan lige-
saagodt henfore Centrifugalkraften og Svingmas-
sernes Vægte til et hvilketsomhelst andet Punkt;
der vil desuagtet faaes samme Værdi af h.
Stabilitet, Instabilitet eller Astasi undersøges ved
at anstille den nævnte Konstruktion for en Række Stillinger
med forskjelligt Udslag. Hvis da h vokser med Udslaget, er
der Instabilitet, aftager den for voksende «, er der Stabilitet,
og er den konstant, er Regulatoren astatisk. I Praksis skal
