Maskinlære
Forfatter: S. C. Borch
År: 1895
Forlag: Reitzelske Forlag (George C. Grøn)
Sted: Kjøbenhavn
Udgave: Anden udgave
Sider: 435
Anden del: Maskindeles Beregning og Konstruktion. Arbejdsmaskiner.
Søgning i bogen
Den bedste måde at søge i bogen er ved at downloade PDF'en og søge i den.
Derved får du fremhævet ordene visuelt direkte på billedet af siden.
Digitaliseret bog
Bogens tekst er maskinlæst, så der kan være en del fejl og mangler.

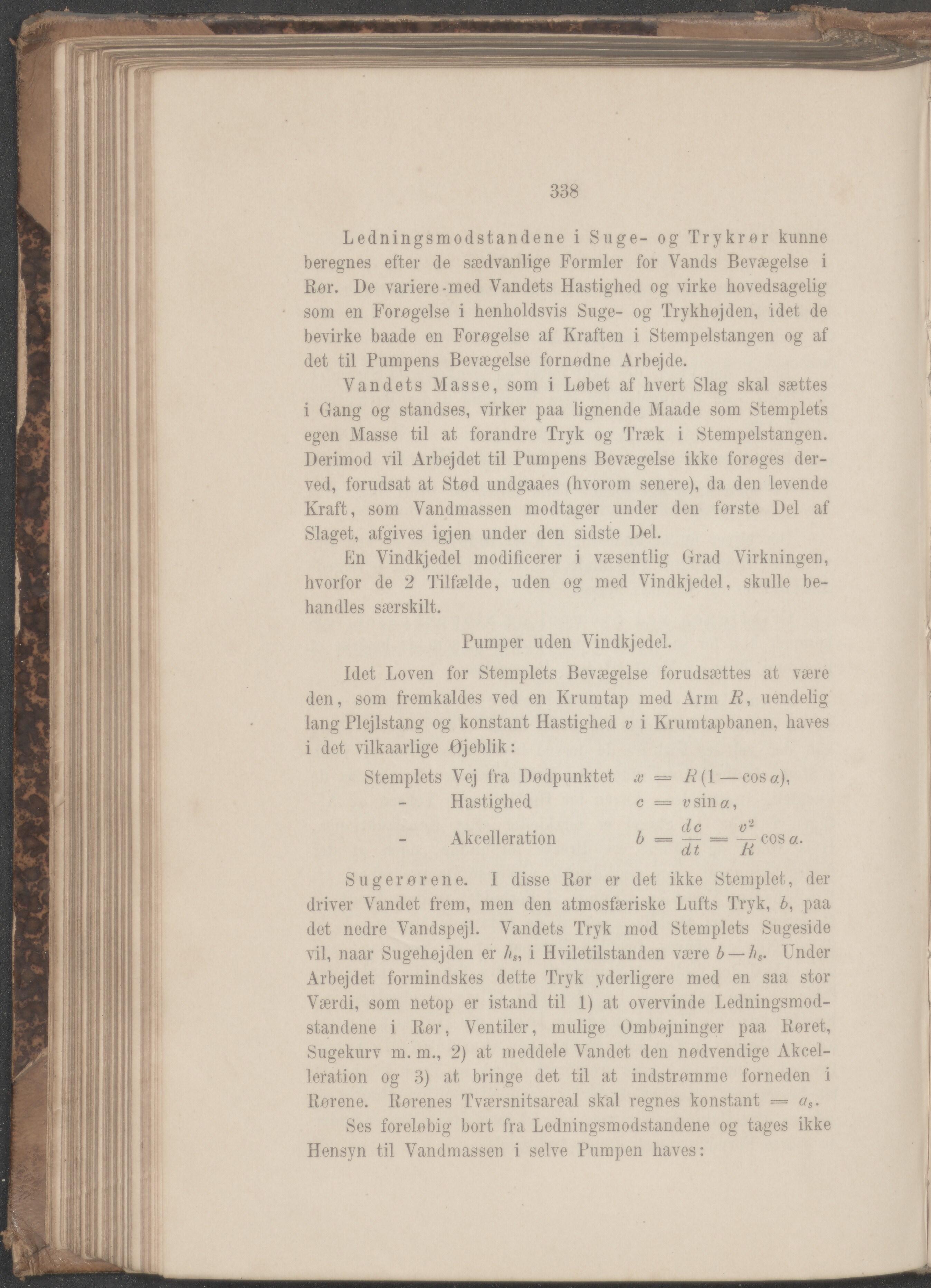

Ledningsmodstandene i Suge- og Trykror kunne
beregnes efter de sædvanlige Formler for Vands Bevægelse i
Ror. De variere-med Vandets Hastighed og virke hovedsagelig
som en Forøgelse i henholdsvis Suge- og Trykhøjden, idet de
bevirke baade en Forøgelse af Kraften i Stempelstangen og af
det til Pumpens Bevægelse fornødne Arbejde.
Vandets Masse, som i Løbet af hvert Slag skal sættes
i Gang og standses, virker paa lignende Maade som Stemplets
egen Masse til at forandre Tryk og Træk i Stempelstangen.
Derimod vil Arbejdet til Pumpens Bevægelse ikke forøges der-
ved, forudsat at Stød undgaaes (hvorom senere), da den levende
Kraft, som Vandmassen modtager under den forste Del af
Slaget, afgives igjen under den sidste Del.
En Vindkjedel modificerer i væsentlig Grad Virkningen,
hvorfor de 2 Tilfælde, uden og med Vindkjedel, skulle be-
handles særskilt.
Pumper uden Vindkjedel.
Idet Loven for Stemplets Bevægelse forudsættes at være
den, som fremkaldes ved en Krumtap med Arm 7?, uendelig
lang Plej Istang og konstant Hastighed v i Krumtapbanen, haves
i det vilkaarlige -Øjeblik:
Stemplets Vej fra Dødpunktet æ = 7((1 — cos et),
- Hastighed c = vsin«,
., , dc v2
- Akcelleration b = = -7-cos«.
dt li
Sugerorene. I disse Ror er det ikke Stemplet, der
driver Vandet frem, men den atmosfæriske Lufts Tryk, b, paa
det nedre Vandspejl. Vandets Tryk mod Stemplets Sugeside
vil, naar Sugehøjden er hs, i Hviletilstanden være b — hs. Under
Arbejdet formindskes dette Tryk yderligere med en saa stor
Værdi, som netop er istand til 1) at overvinde Ledningsmod-
standene i Rot, Ventiler, mulige Ombøjninger paa Røret,
Sugekurv m. m., 2) at meddele Vandet den nødvendige Akcel-
leration og 3) at bringe det til at indstrømme forneden i
Rørene. Rørenes Tværsnitsareal skal regnes konstant = as.
Ses foreløbig bort fra Ledningsmodstandene og tages ikke
Hensyn til Vandmassen i selve Pumpen haves:
