Haandbog for Mekanikere og Ingeniörer.
Samling af Tabeller, Formler og Regler af Aritmetik, Geometri, theoretisk Mekanik, Maskinlære, Vei-, Jernbane-, Bro- og Skibsbygningskunst

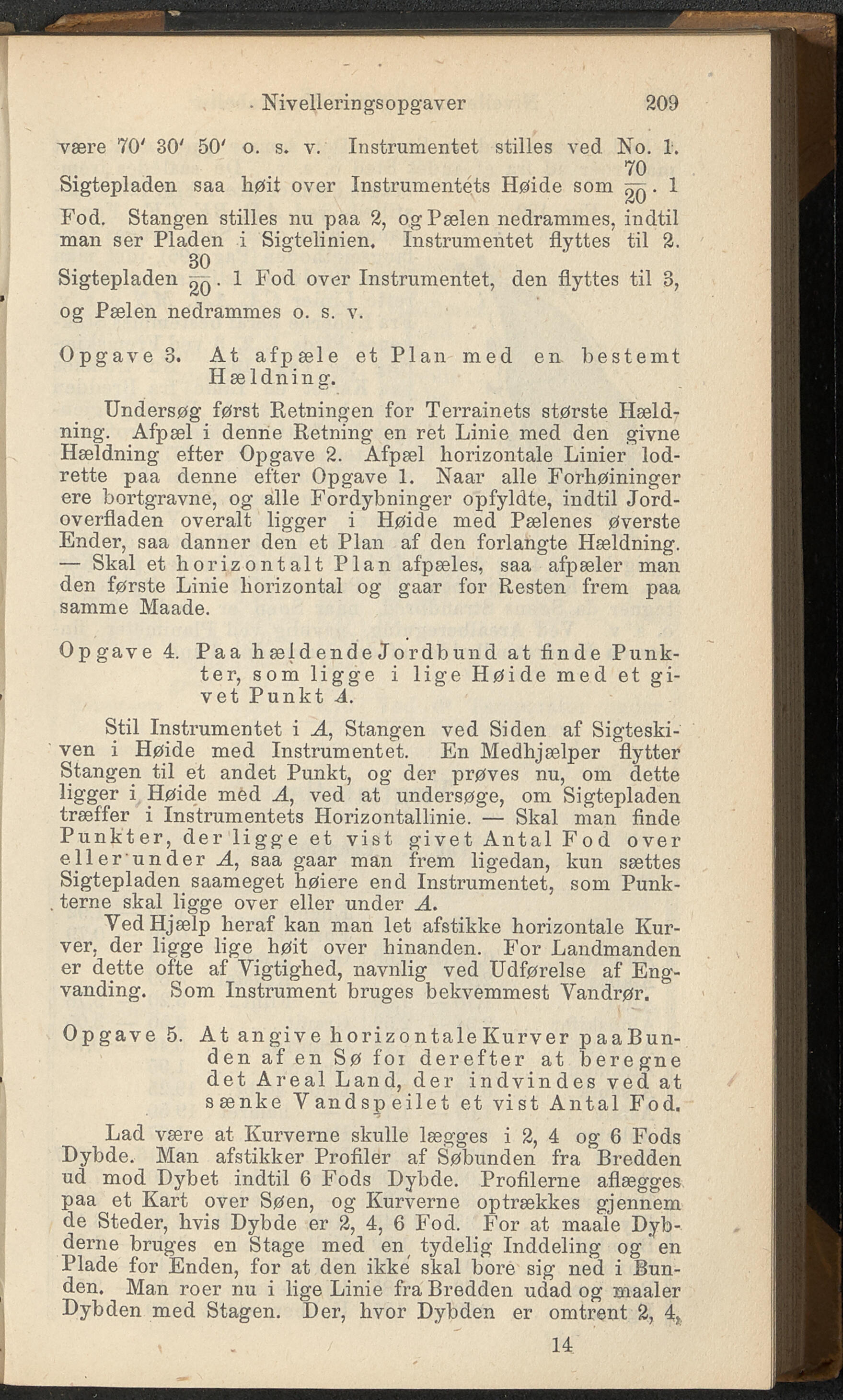

• Nivelleringsopgaver 209 være 70' 30' 50' o. s. v. Instrumentet stilles ved No. 1. 70 Sigtepladen. saa liøit over Instrumentets Høide som . 1 Fod. Stangen stilles nu paa 2, og Pælen nedrammes, indtil man ser Pladen i Sigtelinien, Instrumentet flyttes til 2. 30 Sigtepladen 1 Fod over Instrumentet, den flyttes til 3, og Pælen nedrammes o. s. v. Opgave 3. At afpæle et Plan med en bestemt Hældning. Undersøg først Retningen for Terrainets største Hæld- ning. Afpæl i denne Retning en ret Linie med den givne Hældning efter Opgave 2. Afpæl horizontale Linier lod- rette paa denne efter Opgave 1. Naar alle Forhøininger ere boi’tgravne, og alle Fordybninger opfyldte, indtil Jord- overfladen overalt ligger i Høide med Pælenes øverste Ender, saa danner den et Plan af den forlangte Hældning. — Skal et horizontal! Plan afpæles, saa afpæler man den første Linie horizontal og gaar for Resten frem paa samme Maade. Opgave 4. Paa li æl d ende Jordb un d at finde Punk- ter, som ligge i lige Høide med et gi- vet Punkt A. Stil Instrumentet i A, Stangen ved Siden af Sigteski- ven i Høide med Instrumentet. En Medhjælper flytter Stangen til et andet Punkt, og der prøves nu, om dette ligger i Høide med A, ved at undersøge, om Sigtepladen træffer i Instrumentets Horizontallinie. — Skal man finde Punkter, dei’ ligge et vist givet Antal Fod over eller under A, saa gaar man frem ligedan, kun sættes Sigtepladen saameget høiere end Instrumentet, som Punk- terne skal ligge over eller under A. Ved Hjælp heraf kan man let afstikke horizontale Kur- ver. der ligge lige høit ovei’ hinanden. For Landmanden er dette ofte af Vigtighed, navnlig ved Udførelse af Eng- vanding. Som Instrument bruges bekvemmest Vandrør. Opgave 5. At angive hoi’iz o ntale Kurver paaBun- den af en Sø foi derefter at beregne det Areal Land, der indvindes ved at sænke Vandspeilet et vist Antal Fod. Lad være at Kurverne skulle lægges i 2, 4 og 6 Fods Dybde. Man afstikkei’ Profiler af Søbunden fra Bredden ud mod Dybet indtil 6 Fods Dybde. Profilerne aflægges paa et Kart over Søen, og Kurverne optrækkes gjennem de Steder, hvis Dybde er 2, 4, 6 Fod. For at maale Dyb- derne bruges en Stage med en tydelig Inddeling og' en Plade for Enden, for at den ikke skal bore sig ned i Bun- den. Man roer nu i lige Linie fra Bredden udad og maaler Dybden med Stagen. Der, hvor Dybden er omtrent 2, 4? 14
