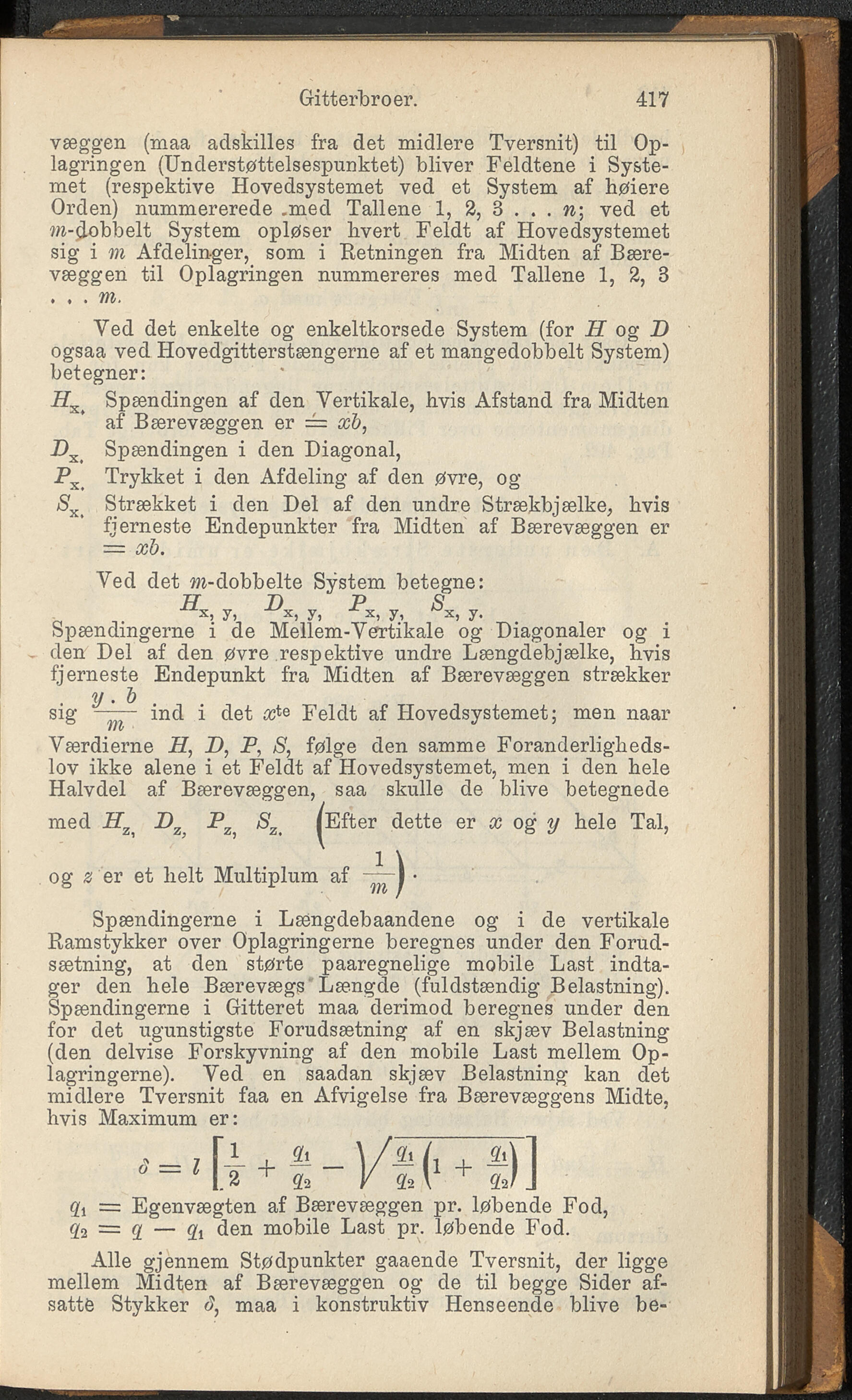

Gitterbroer. 417 væggen (maa adskilles fra det midlere Tversnit) til Op- lagringen (Understøttelsespunktet) bliver Feldtene i Syste- met (respektive Hovedsystemet ved et System af høiere Orden) nummererede med Tallene 1, 2, 3 . . . n; ved et wi-d.obbelt System opløsel’ hvert Feldt af Hovedsystemet sig i m Afdelinger, som i Retningen fra Midten af Bære- væggen til Oplagringen nummereres med Tallene 1, 2, 3 . . . m. Ved det enkelte og enkeltkorsede System (for H og D ogsaa ved Hovedgitterstængerne af et mangedobbelt System) betegner: Spændingen af den Vertikale, hvis Afstand fra Midten af Bærevæggen er == xb, Spændingen i den Diagonal, Px Trykket i den Afdeling af den øvre, og Sx> Strækket i den Del af den undre Strækbjælke, hvis fjerneste Endepunkter fra Midten af Bærevæggen er = xb. Ved det »n-dobbelte System betegne: H D PX v ^'x y Spændingerne i de Mellem-Vertikale og Diagonaler og i den Del af den øvre respektive undre Længdebjælke, hvis fjerneste Endepunkt fra Midten af Bærevæggen strækker y ■ & sig —— incl i det æte Feldt af Hovedsystemet; men naar Værdierne H, D, P, S, følge den samme Foranderligheds- lov ikke alene i et Feldt af Hovedsystemet, men i den hele Halvdel af Bærevæggen, saa skulle de blive betegnede med Hz Dz Pz Sz ^Efter dette er x og y hele Tal, og z er et helt Multiplum af -m j • Spændingerne i Længdebaandene og i de vertikale Ramstykker over Oplagringerne beregnes under den Forud- sætning, at den størte paaregnelige mobile Last indta- ger den hele Bærevægs Længde (fuldstændig Belastning). Spændingerne i Gitteret maa derimod beregnes under den for det ugunstigste Forudsætning af en skjæv Belastning (den delvise Forskyvning af den mobile Last mellem Op- lagringerne). Ved en saadan skjæv Belastning kan det midlere Tversnit faa en Afvigelse fra Bærevæggens Midte, hvis Maximum er: ° =1 R + f “ j/f 0 + f) 1 1. " 9,2 V lt\ IN J h — Egenvægten af Bærevæggen pr. løbende Fod, = y — li den mobile Last pr. løbende Fod. Alle gjennem Stødpunkter gaaende Tversnit, der ligge mellem Midten af Bærevæggen og de til begge Sider af- satte Stykker maa i konstruktiv Henseende blive be-
