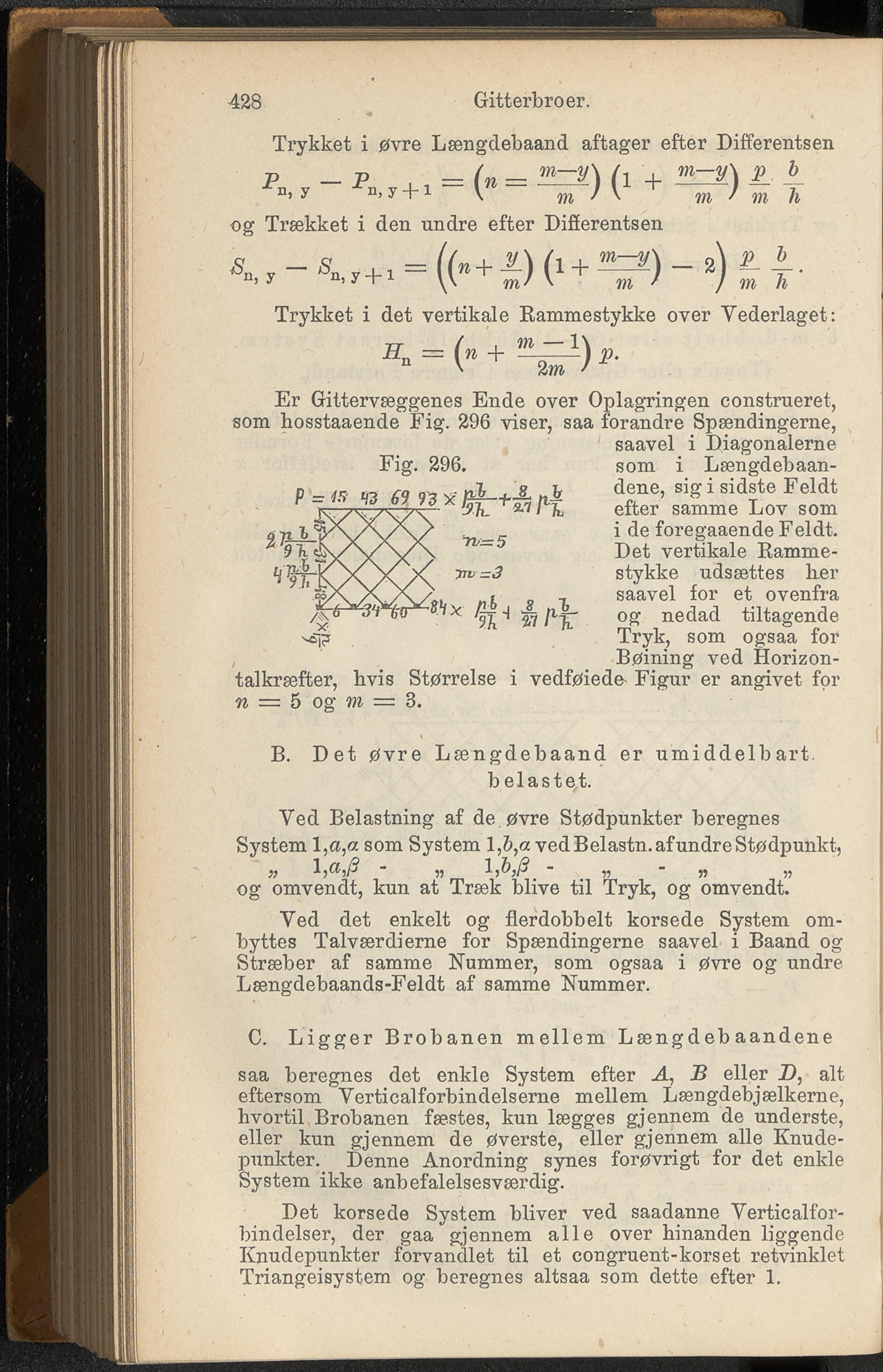

428 Gitterbroer. Trykket i øvre Længdebaand aftager efter Differentsen •n r> / —V\ /i । m—y\ p b ■Pn, y n, y + 1 — (W ~~~~ og Trækket i den undre efter Difierentsen S„, y - «»., + ! = ((»+ ^) (1 + T- 1 y ’y r \\ m' ' m ' / m li Trykket i det vertikale Rammestykke over Vederlaget: K= (n + m ~-1-) p. n V 2m ' Er Gittervæggenes Ende over Oplagringen construeret, som hosstaaende Fig. 296 viser, saa forandre Spændingerne, saavel i Diagonalerne Fig. 296. som i Længdebaan- P x’ H 2WO<)< ™=5 7,v=3 dene, sig i sidste Feldt efter samme Lov som i de foregaaende Feldt. Det vertikale Ramme- stykke udsættes her saavel for et ovenfra og nedad tiltagende Tryk, som ogsaa for Bøining ved Horizon- talkræfter, hvis Størrelse i vedføiede Figur er angivet fpr n — 5 og m = 3. B. Det øvre Længdebaand er umiddelbart, belastet. Ved Belastning af de øvre Stødpunkter beregnes System l,a,a som System 1,6,a ved Belastn. af undre Stødpunkt, » 1,^,/? - „ !,&,/?■ „ ■ „ M og omvendt, kun at Træk blive til Tryk, og omvendt. Ved det enkelt og flerdobbelt korsede System om- byttes Talværdierne for Spændingerne saavel i Baand og Stræber af samme Nummer, som ogsaa i øvre og undre Længdebaands-Feldt af samme Nummer. C. Ligger Brobanen mellem Længdebaandene saa beregnes det enkle System efter A, B eller D, alt eftersom Verticalforbindelserne mellem Længdebjælkerne, hvortil Brobanen fæstes, kun lægges gjennem de underste, eller kun gjennem de øverste, eller gjennem alle Knude- punkter.. Denne Anordning synes forøvrigt for det enkle System ikke anbefalelsesværdig. Det korsede System bliver ved saadanne Verticalfor- bindelser, der gaa gjennem alle over hinanden liggende Knudepunkter forvandlet til et congruent-korset retvinklet Triangeisystem og beregnes altsaa som dette efter 1.
