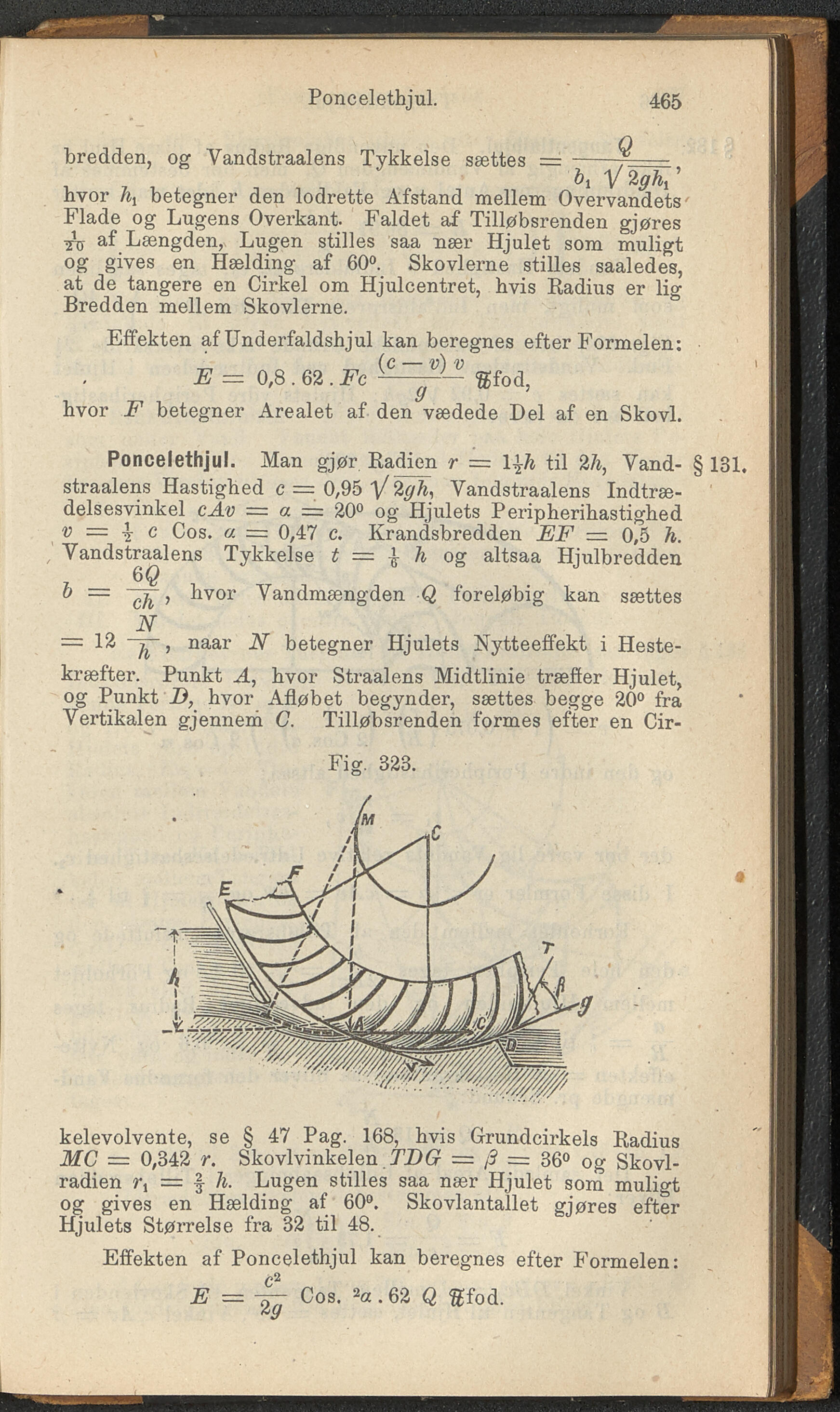

Poncelethjul. 465 bredden, og Vandstraalens Tykkelse sættes = --------; hvor 1\ betegner den lodrette Afstand mellem Overvandets Flade og Lugens Overkant. Faldet af Tilløbsrenden gjøres tu af Længden, Lugen stilles saa nær Hjulet som muligt og gives en Hælding- af 60°. Skovlerne stilles saaledes, at de tangei’e en Cirkel om Hjulcentret, hvis Radius er lig Bredden mellem Skovlerne. Effekten af Underfaldshjul kan beregnes efter Formel en: E — 0,8.62 . Fc ftfod, hvor F betegn er Arealet af den vædede Del af en Skovl. Poncelethjul. Man gjør Radien r — l^h til 27», Vand- § 131. straalens Hastighed c — 0,95 yj tyh, Vandstraalens Indtræ- delsesvinkel cAv = a = 20° og Hjulets Peripherihastighed v — t c Cos. a — 0,47 c. Krandsbredden EF — 0,5 li. Vandstraalens Tykkelse t — | li og altsaa Hjulbredden & = , hvor Vandmængden Q foreløbig kan sættes N — 12 , naai* N betegner Hjulets Nytteeffekt i Heste- kræfter. Punkt A, hvor Straalens Midtlinie træffer Hjulet, og Punkt D, hvor Afløbet begynder, sættes begge 20° fra Vertikalen gjennem C. Tilløbsrenden formes efter en Cir- Fig. 323. kelevolvente, se § 47 Pag. 168, hvis Grundcirkels Radius MG ~ 0,342 r. Skovlvinkelen.TDfr = /? = 36° og Skovl- radien rt = | li. Lugen stilles saa nær Hjulet som muligt og gives en Hælding af 60°. Skovlantallet gjøres efter Hjulets Størrelse fra 32 til 48. Effekten af Poncelethjul kan beregnes efter Formelen: c2 E — Cos. 2a. 62 Q fåfod.
