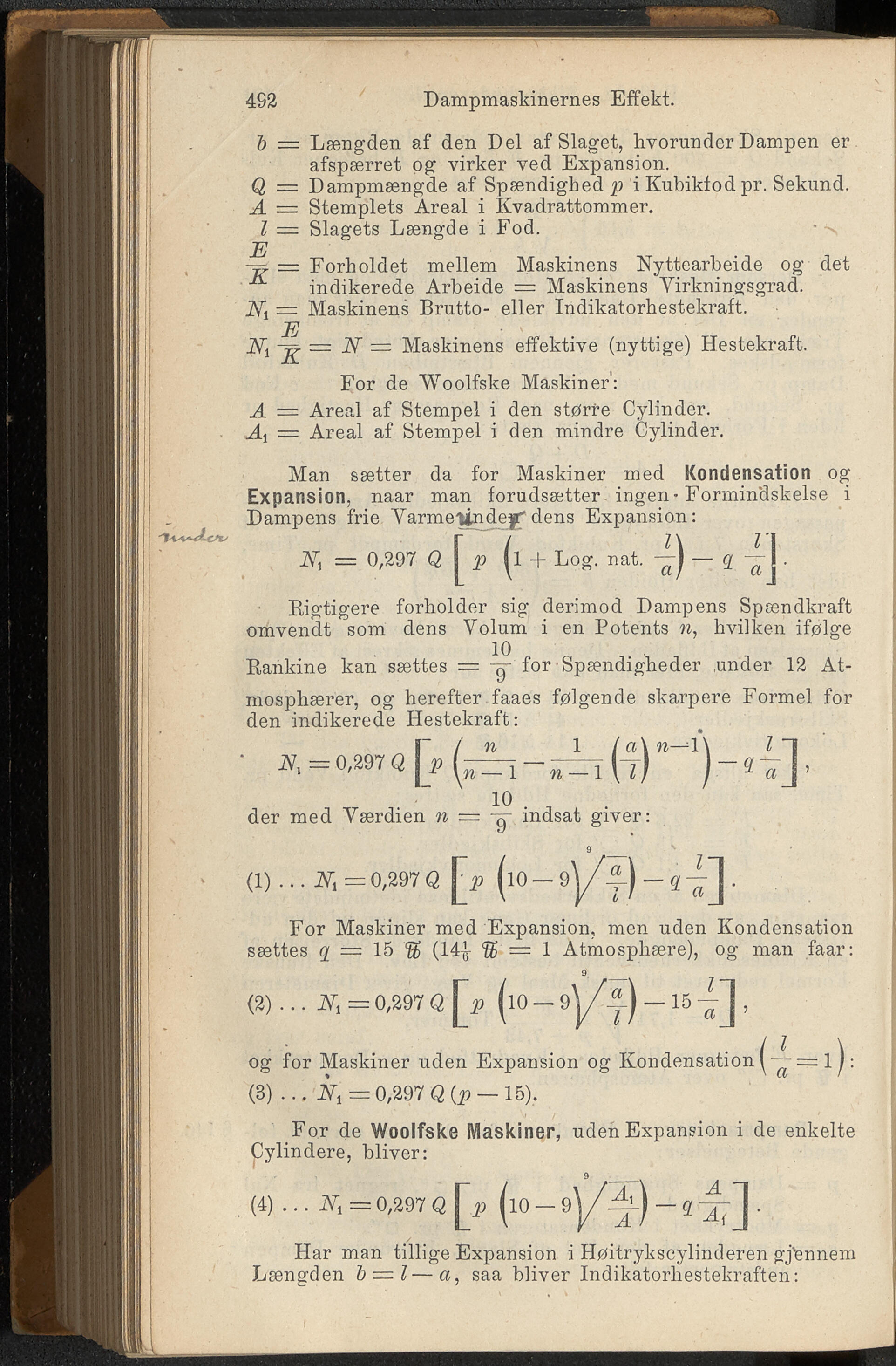

492 Dampmaskinernes Effekt. 1) — Længden af den Del af Slaget, hvorunder Dampen er afspærret og virker ved Expansion. Q = Dampmængde af Spændighed p i Kubikfod pr. Sekund. A = Stemplets Areal i Kvadrattommer. I = Slagets Længde i Fod. JE = Forholdet mellem Maskinens Nyttearbeide og det A indikerede Arbeide = Maskinens Virkningsgrad. = Maskinens Brutto- eller Indikatorhestekraft. E Ni~j£ = N — Maskinens effektive (nyttige) Hestekraft. For de Woolfske Maskiner': A — Areal af Stempel i den større Cylinder. At — Areal af Stempel i den mindre Cylinder. Man sætter da for Maskiner med Kondensation og Expansion, naar man forudsætter ingen-Formindskelse i Dampens frie VarmeWidey'dens Expansion: N, = 0,297 Q [ p (1 + Log. nat. ~) — q ~ I. I \ vi J tv I Rigtigere forholder sig derimod Dampens Spændkraft omvendt som dens Volum i en Potents n, hvilken ifølge Rankine kan sættes — -y for Spændigheder .under 12 At- mosphærer, og herefter faaes følgende skarpere Formel for den indikerede Hestekraft: 1/ n 1 (a\n—1\ l “i 10 der med Værdien n = g indsat giver: (1) ... 2V, = 0,297 Q (10 - 9j/y) - <14] • For Maskiner med Expansion, men uden Kondensation sættes q — 15 % (14J- ® — 1 Atmosphære), og man faar: (2) ... Nr = 0,297 Q (10 - 9- 15 , og for Maskiner uden Expansion og Kondensation = 1 j: (3) ... JVj = 0,297 Q (p — 15). For de Woolfske Maskiner, uden Expansion i de enkelte Cylindere, bliver: (4) ... Ni — 0,297 Q p Har man tillige Expansion i Høitrykseylinderen gj'ennem Længden b — l—a, saa bliver Indikatorhestekraften:
